Основные гидролинии (1-3) — HITACHI EX1200-6

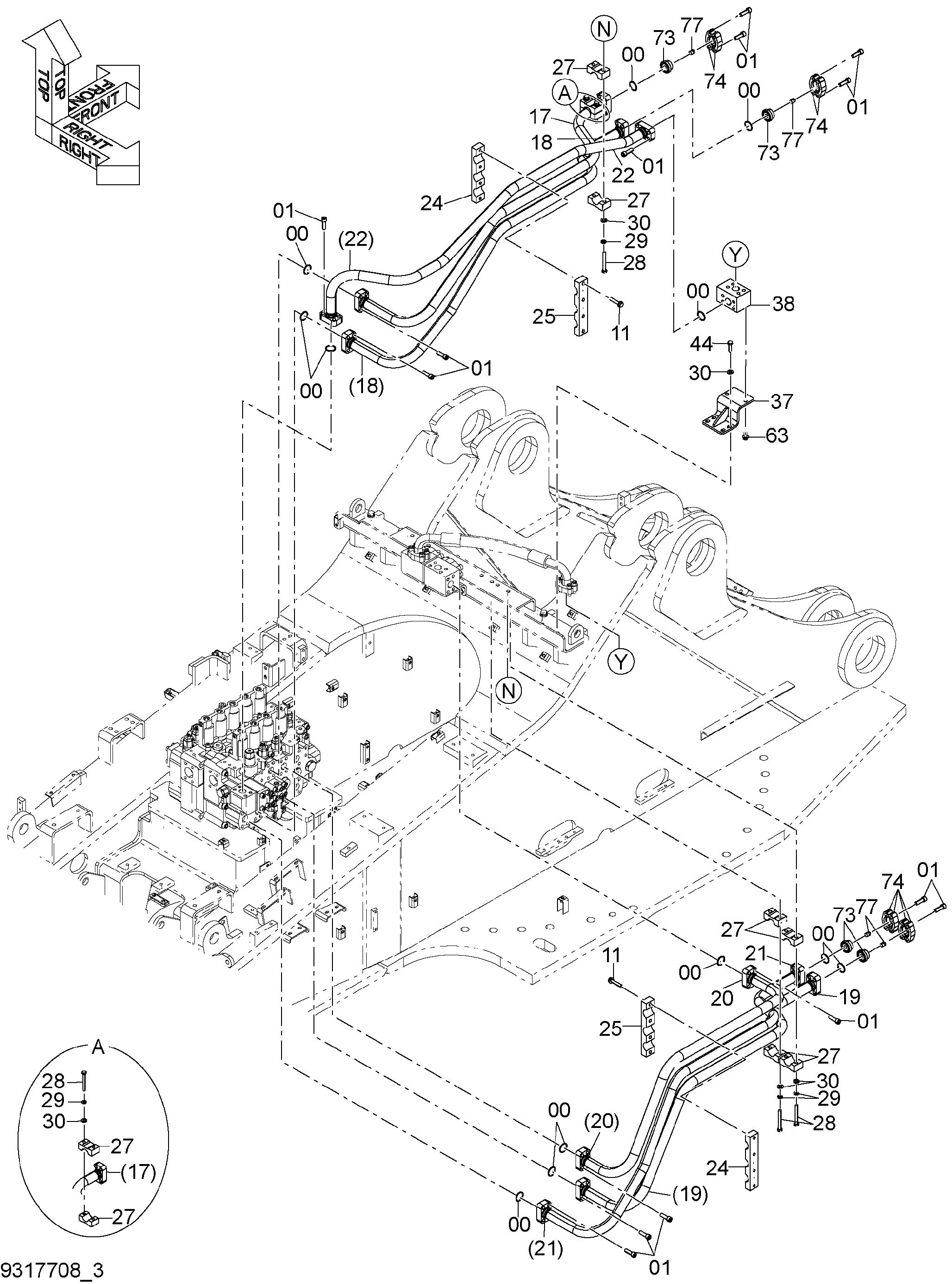

Заводская схема «Основные гидролинии (1-3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4508805 | Уплотнительное кольцо | 12 |
| 01 | M341445 | Болт с внутренним шестигранником | 48 |
| 11 | J271265 | Болт с шайбой | 8 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 17 | 8123283 | Трубка | 1 |
| 18 | 8123284 | Трубка | 1 |
| 19 | 8123285 | Трубка | 1 |
| 20 | 8123286 | Трубка | 1 |
| 21 | 8123287 | Трубка | 1 |
| 22 | 8123288 | Трубка | 1 |
| 24 | 4440505 | Хомут трубки | 2 |
| 25 | 4440506 | Хомут трубки | 2 |
| 27 | 4311153 | Хомут трубки | 8 |
| 28 | J901200 | Болт | 8 |
| 29 | A590912 | Пружинная шайба | 8 |
| 30 | 4086891 | Шайба | 12 |
| 37 | 8121573 | Кронштейн | 1 |
| 38 | 3119820 | Блок | 1 |
| 44 | J901240 | Болт | 4 |
| 63 | J271230 | Болт с шайбой | 2 |
| 63A | J901230 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 73 | 4199396 | Крышка | 4 |
| 74 | 4089703 | Разъёмный фланец | 8 |
| 77 | 94-2023 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
