Гидрораспределитель (3/4) — HITACHI EX1200-6

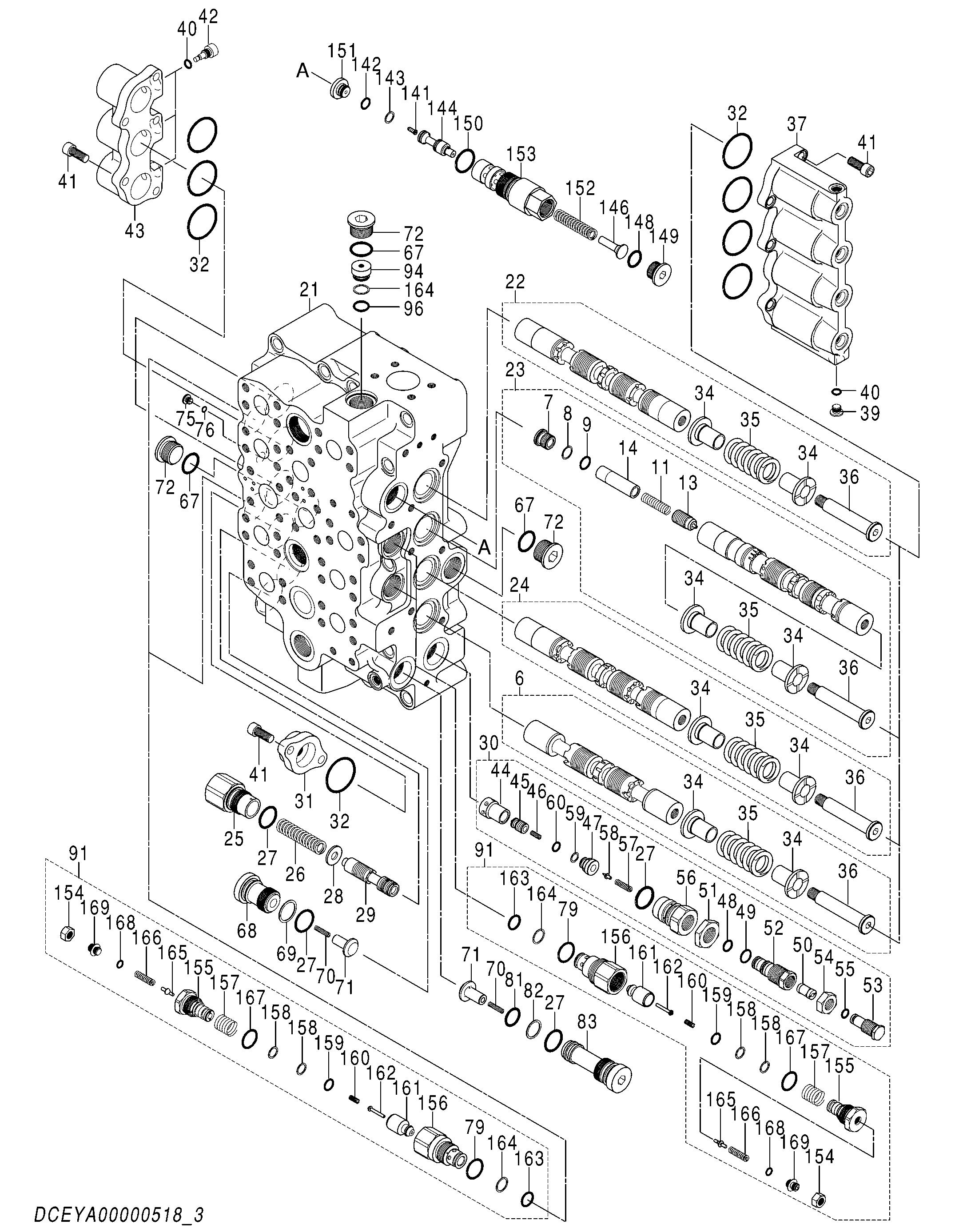

Заводская схема «Гидрораспределитель (3/4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00000518 | Гидрораспределитель (3/4) | 1 | |
| 6 | 0979205 | Плунжер | 1 |
| 7 | 0979208 | Колпачок | 1 |
| 8 | 0979207 | Опорное кольцо | 1 |
| 9 | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 0810706 | Пружина | 1 |
| 13 | 0810707 | Проверка | 1 |
| 14 | 1194001 | Проставка | 1 |
| 22 | 1194002 | Плунжер | 1 |
| 23 | 1194003 | Плунжер | 1 |
| 24 | 1194004 | Плунжер | 1 |
| 25 | 0979214 | Колпачок | 1 |
| 26 | 0810405 | Пружина | 1 |
| 27 | 4088425 | Уплотнительное кольцо | 4 |
| 28 | 0622816 | Проставка | 1 |
| 29 | 1194005 | Золотник | 1 |
| 30 | 4674564 | Предохранительный клапан | 1 |
| 31 | 0622803 | Крышка | 1 |
| 32 | 4486597 | Уплотнительное кольцо | 8 |
| 34 | 1194205 | Направляющая | 8 |
| 35 | 0622807 | Пружина | 4 |
| 36 | 0622808 | Колпачок | 4 |
| 37 | 0979216 | Крышка | 1 |
| 39 | 0622810 | Колпачок | 1 |
| 40 | 957366 | Уплотнительное кольцо | 4 |
| 41 | M341230 | Болт с внутренним шестигранником | 13 |
| 42 | 1194206 | Пробка | 3 |
| 43 | 0979219 | Крышка | 1 |
| 44 | 0809715 | Втулка | 1 |
| 45 | 0809714 | Тарельчатый клапан | 1 |
| 46 | 0809713 | Пружина | 1 |
| 47 | 0809712 | Сиденье | 1 |
| 48 | 0809711 | Уплотнительное кольцо | 1 |
| 49 | 0818008 | Уплотнительное кольцо | 1 |
| 50 | 0809710 | Поршень | 1 |
| 51 | 0809709 | Гайка | 1 |
| 52 | 0809708 | Втулка | 1 |
| 53 | 0809716 | Винт | 1 |
| 54 | 0809717 | Гайка | 1 |
| 55 | XB00000203 | Уплотнительное кольцо | 1 |
| 56 | 0809718 | Колпачок | 1 |
| 57 | 0135206 | Пружина | 1 |
| 58 | 0809719 | Тарельчатый клапан | 1 |
| 59 | 4040813 | Опорное кольцо | 1 |
| 60 | 0809720 | Уплотнительное кольцо | 1 |
| 67 | 0624703 | Уплотнительное кольцо | 3 |
| 68 | 0622825 | Колпачок | 1 |
| 69 | 0223104 | Опорное кольцо | 1 |
| 70 | 0622827 | Пружина | 2 |
| 71 | 0622829 | Проверка | 2 |
| 72 | 0624702 | Колпачок | 3 |
| 75 | 0838001 | Колпачок | 1 |
| 76 | 0838002 | Уплотнительное кольцо | 1 |
| 79 | 0818007 | Уплотнительное кольцо | 4 |
| 81 | 966689 | Уплотнительное кольцо | 1 |
| 82 | 4113187 | Опорное кольцо | 1 |
| 83 | 0979222 | Колпачок | 1 |
| 91 | 4469380 | Предохранительный клапан | 4 |
| 94 | 0646203 | Пробка | 1 |
| 96 | 4506420 | Уплотнительное кольцо | 1 |
| 141 | 0622835 | Поршень | 1 |
| 142 | 4506415 | Уплотнительное кольцо | 1 |
| 143 | 4040814 | Опорное кольцо | 1 |
| 144 | 0979259 | Золотник | 1 |
| 146 | 0622831 | Направляющая | 1 |
| 148 | 4138931 | Уплотнительное кольцо | 1 |
| 149 | 0453932 | Колпачок | 1 |
| 150 | 0810603 | Уплотнительное кольцо | 1 |
| 151 | 0979262 | Втулка | 1 |
| 152 | 0979263 | Пружина | 1 |
| 153 | 0979264 | Втулка | 1 |
| 154 | 0809721 | Гайка | 4 |
| 155 | 0809722 | Сиденье | 4 |
| 156 | 0809723 | Втулка | 4 |
| 157 | 0809724 | Пружина | 4 |
| 158 | 0809725 | Опорное кольцо | 8 |
| 159 | 0809726 | Уплотнительное кольцо | 4 |
| 160 | 0809727 | Пружина | 4 |
| 161 | 0809728 | Тарельчатый клапан | 4 |
| 162 | 0809729 | Поршень | 4 |
| 163 | 0818011 | Уплотнительное кольцо | 4 |
| 164 | 4027959 | Опорное кольцо | 5 |
| 165 | 0809733 | Тарельчатый клапан | 4 |
| 166 | 0809732 | Пружина | 4 |
| 167 | 0809731 | Уплотнительное кольцо | 4 |
| 168 | 0818012 | Уплотнительное кольцо | 4 |
| 169 | 0809730 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
