Монитор детали (базовый) — HITACHI EX1200-6

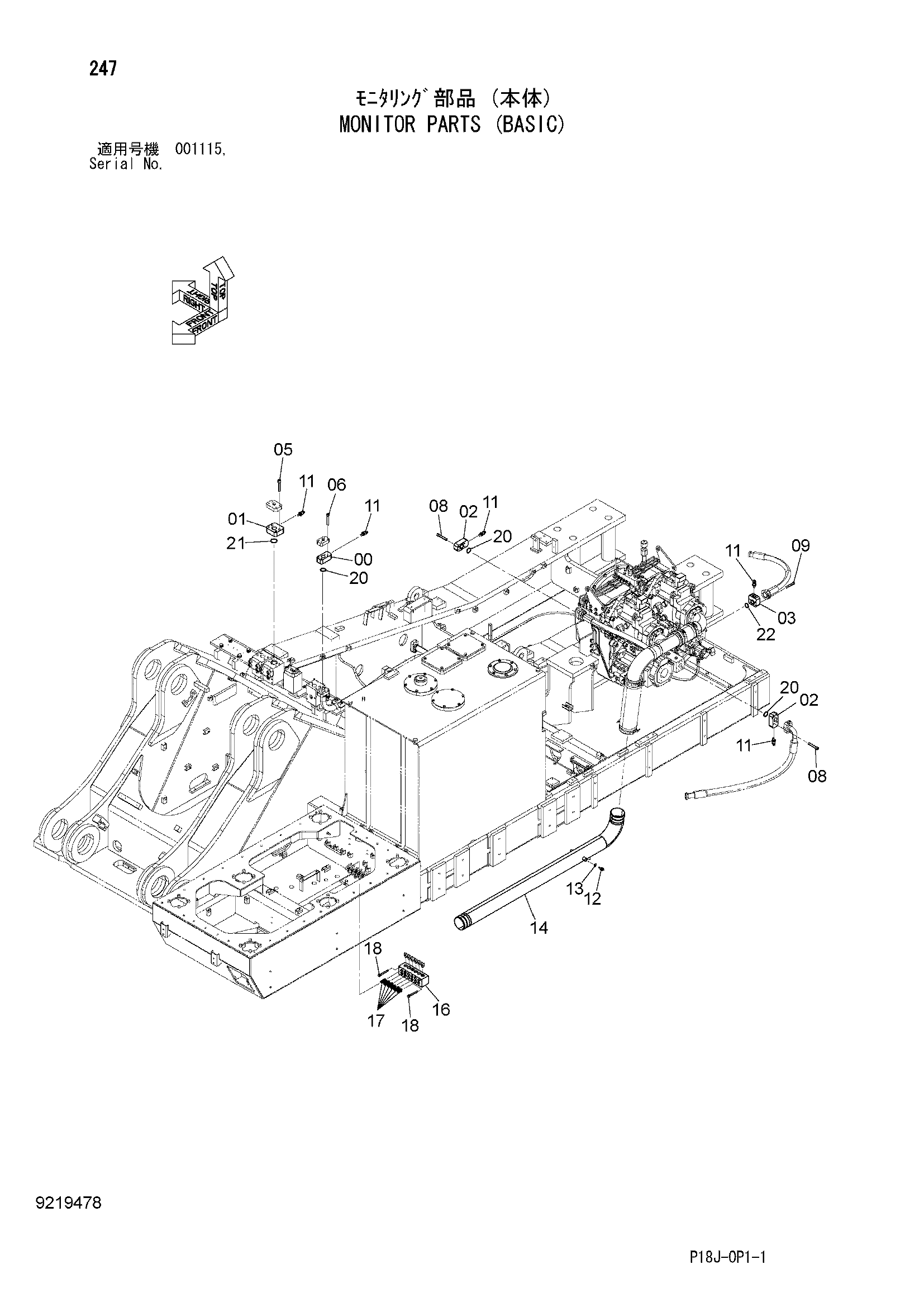

Заводская схема «Монитор детали (базовый)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106846 | Фланец | 1 |
| 01 | 3106845 | Фланец | 2 |
| 02 | 3106846 | Фланец | 2 |
| 03 | 3111048 | Фланец | 1 |
| 05 | M341690 | Болт с внутренним шестигранником | 4 |
| 06 | M341490 | Болт с внутренним шестигранником | 4 |
| 08 | M341490 | Болт с внутренним шестигранником | 8 |
| 09 | M341280 | Болт с внутренним шестигранником | 4 |
| 11 | 4436271 | Датчик давления | 5 |
| 11A | 4365826 | Уплотнительное кольцо | 1 |
| 12 | 4250260 | Датчик | 1 |
| 13 | 4250261 | Прокладка | 1 |
| 14 | 8112732 | Всасывающая трубка | 1 |
| 16 | 2054422 | Коллектор | 1 |
| 17 | 4436535 | Датчик давления | 6 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J271000 | Болт с шайбой | 2 |
| 18A | J901000 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4508805 | Уплотнительное кольцо | 3 |
| 21 | 4510169 | Уплотнительное кольцо | 1 |
| 22 | 966993 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
