Радиатор в сборе — HITACHI EX1200-6

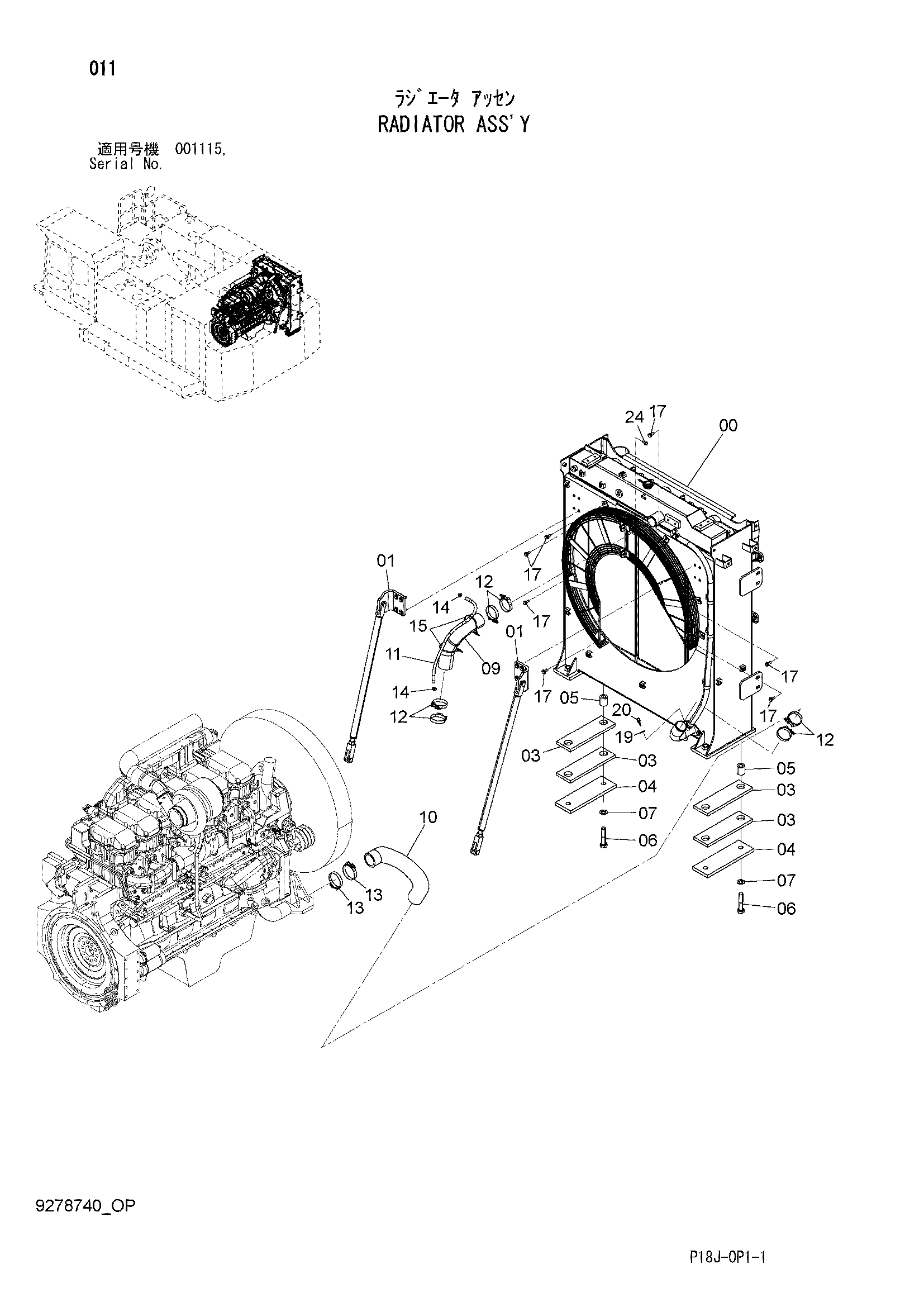

Заводская схема «Радиатор в сборе» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4640570 | Пластина резиновый | 4 |
| 04 | 4640310 | Фиксатор | 2 |
| 05 | 4244270 | Проставка | 4 |
| 06 | J932706 | Болт | 4 |
| 07 | A590127 | Плоская шайба | 4 |
| 09 | 4669746 | Водяной шланг | 1 |
| 10 | 3110166 | Водяной шланг | 1 |
| 11 | 4669745 | Водяной шланг | 1 |
| 12 | 4285237 | Хомут шланга | 6 |
| 13 | 4283535 | Хомут шланга | 2 |
| 14 | 4514700 | Зажим шланг | 2 |
| 15 | 4121859 | Ленточный зажим | 2 |
| 17 | J271235 | Болт с шайбой | 7 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4250261 | Прокладка | 1 |
| 20 | 4250260 | Датчик | 1 |
| 24 | J271030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
