Базовый (компрессор)(1) — HITACHI EX1200-6

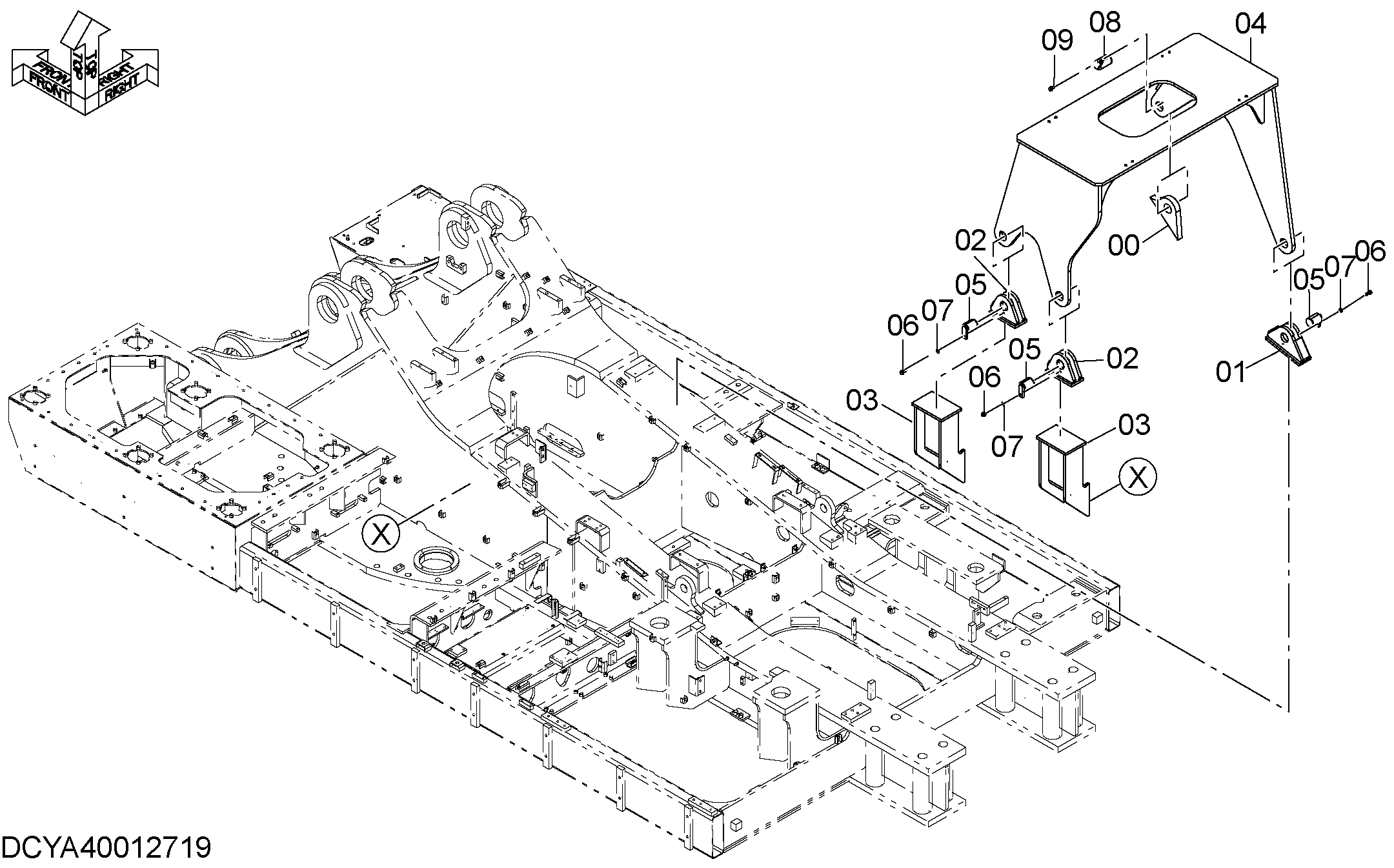

Заводская схема «Базовый (компрессор)(1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00019560 | Кронштейн | 1 |
| 01 | 8099696 | Кронштейн | 1 |
| 02 | YA40012672 | Кронштейн | 2 |
| 03 | YA40012673 | Кронштейн | 2 |
| 04 | YA40012671 | Базовый | 1 |
| 05 | 9764065 | Палец | 3 |
| 06 | J271235 | Болт с шайбой | 3 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A590112 | Плоская шайба | 3 |
| 08 | 9764064 | Палец | 1 |
| 09 | J271230 | Болт с шайбой | 1 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
