Рама крышка — HITACHI EX1200-6

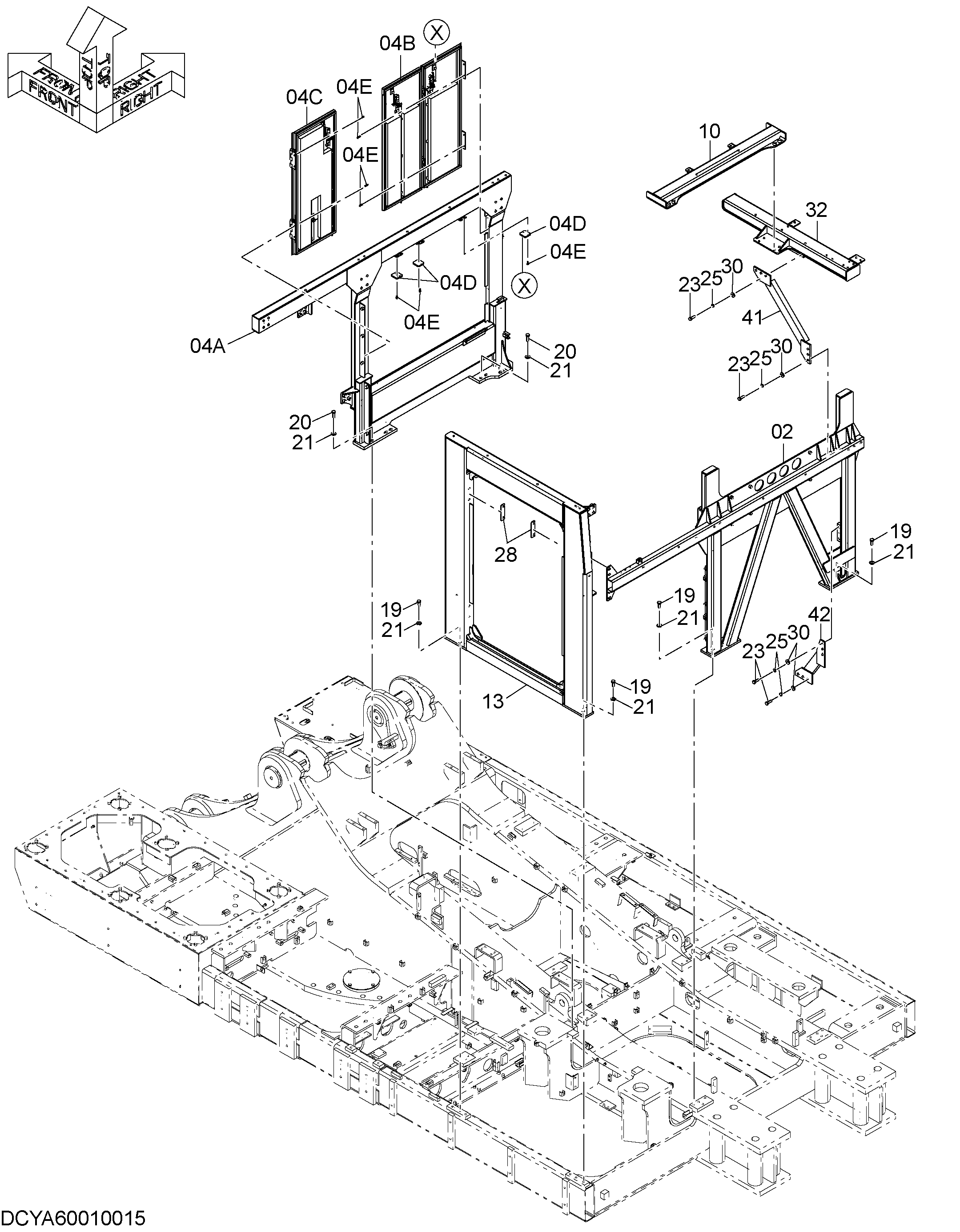

Заводская схема «Рама крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA40001195 | Опора | 1 |
| 04 | YA60001219 | Панель в сборе | 1 |
| 04A | YA40001242 | Панель | 1 |
| 04B | 9281106 | Дверь | 1 |
| 04C | 9281151 | Дверь | 1 |
| 04D | 4421324 | Пластина | 3 |
| 04E | J260825 | Болт с шайбой | 14 |
| 04E1 | J900825 | Болт | 1 |
| 04E2 | A590108 | Плоская шайба | 1 |
| 10 | 8121352 | Балка | 1 |
| 13 | 5012972 | Крышка | 1 |
| 19 | J921640 | Болт | 14 |
| 20 | J921650 | Болт | 8 |
| 21 | 4087197 | Шайба | 22 |
| 23 | J921445 | Болт | 12 |
| 25 | A590914 | Пружинная шайба | 12 |
| 28 | 4666127 | Регулировочная шайба | 2 |
| 30 | 4086894 | Шайба | 12 |
| 32 | YA40001188 | Балка | 1 |
| 41 | 8124149 | Стойка | 1 |
| 42 | 8124150 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
