Трубопроводы системы смазки (STD. рукоять) — HITACHI EX1200-6

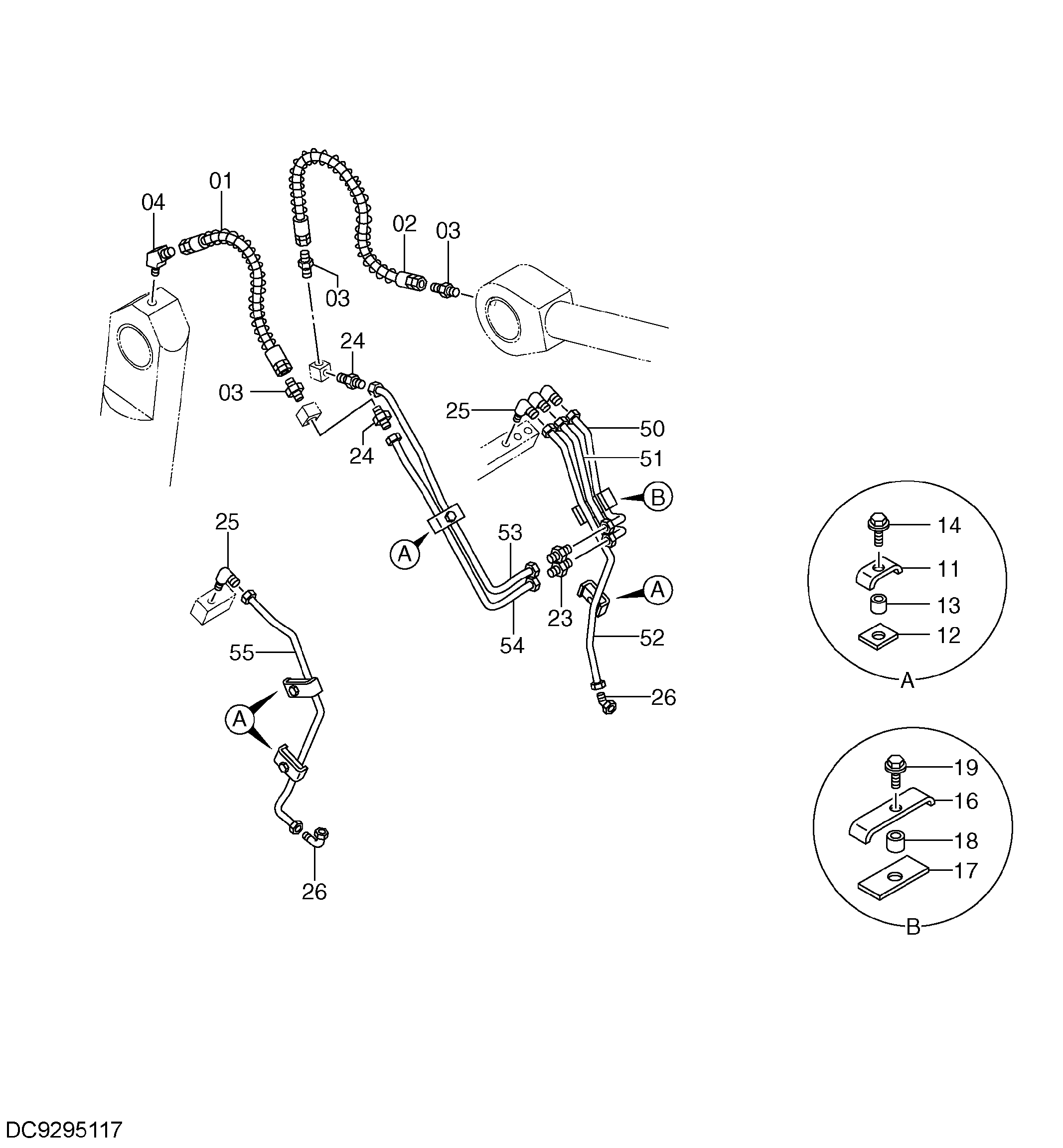

Заводская схема «Трубопроводы системы смазки (STD. рукоять)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4301863 | Шланг | 1 |
| 02 | 4439779 | Шланг | 1 |
| 03 | 94-1301 | Адаптер | 3 |
| 04 | 94-1501 | Угловой штуцер | 1 |
| 11 | 4269656 | Хомут | 4 |
| 12 | 4269657 | Резиновая прокладка | 4 |
| 13 | 4269658 | Проставка | 4 |
| 14 | J271030 | Болт с шайбой | 4 |
| 16 | 4273720 | Хомут | 1 |
| 17 | 4273721 | Резиновая прокладка | 1 |
| 18 | 4269658 | Проставка | 1 |
| 19 | J271030 | Болт с шайбой | 1 |
| 23 | 4099282 | Адаптер | 2 |
| 24 | 4360981 | Штуцер трубки | 2 |
| 25 | 4097666 | Угловой штуцер | 4 |
| 26 | 4345297 | Штуцер трубки | 2 |
| 50 | 4690007 | Трубка | 1 |
| 51 | 4690008 | Трубка | 1 |
| 52 | 3100353 | Трубка | 1 |
| 53 | 4690010 | Трубка | 1 |
| 54 | 4690009 | Трубка | 1 |
| 55 | 4610428 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
