Стрела освещение (передний) — HITACHI EX1200-6

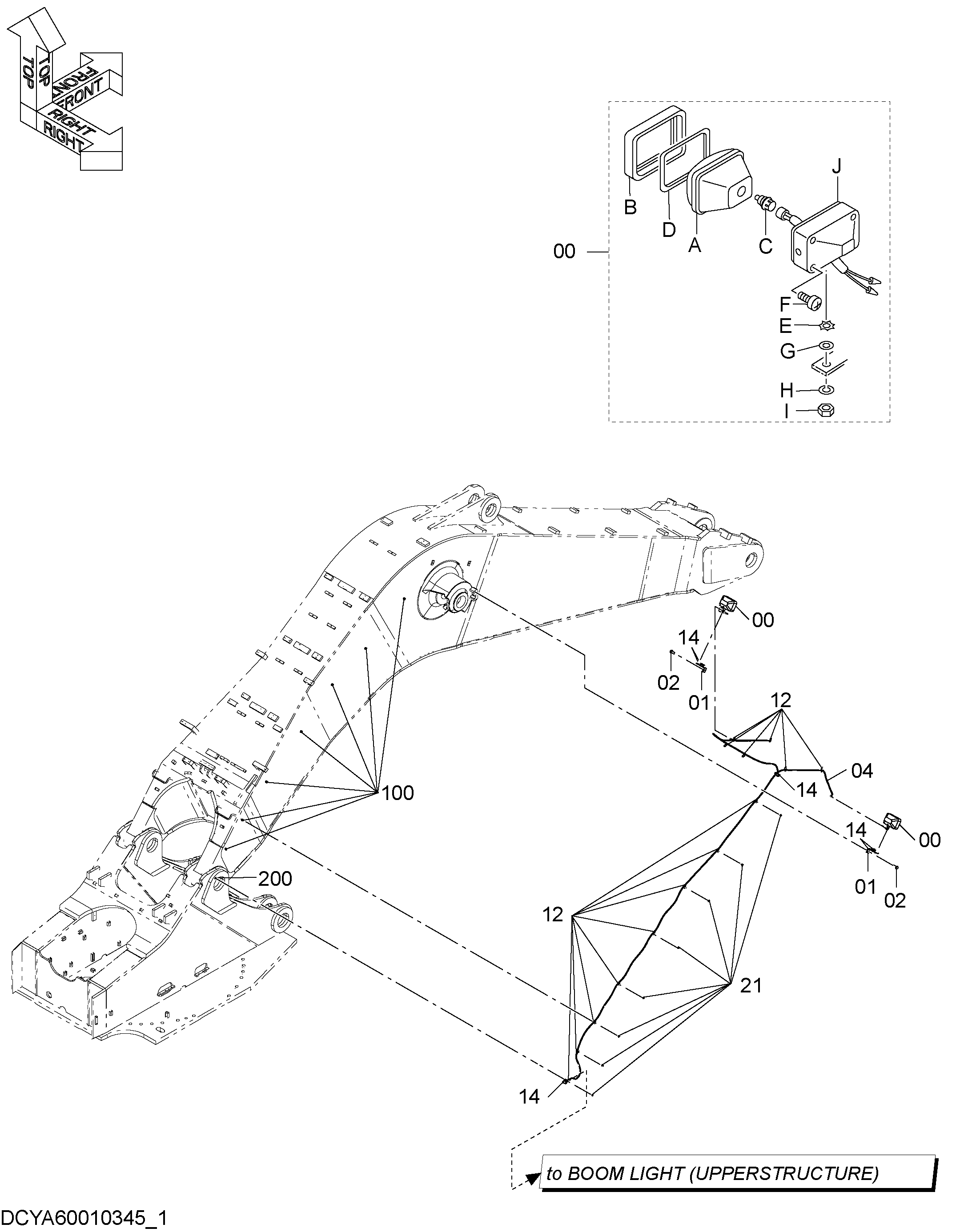

Заводская схема «Стрела освещение (передний)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фара | 2 |
| 00 | 4326800 | Фара | 2 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | 4484374 | Кронштейн | 2 |
| 02 | J932050 | Болт | 2 |
| 04 | YA00013735 | Жгут проводов | 1 |
| 12 | 4192018 | Зажим | 14 |
| 14 | 4055312 | Ленточный зажим | 6 |
| 21 | J271016 | Болт с шайбой | 8 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 100 | 4609532 | Гайка WD. | 7 |
| 200 | 4609532 | Гайка WD. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
