Трубопроводы системы смазки (погрузчик)(4) — HITACHI EX1200-6

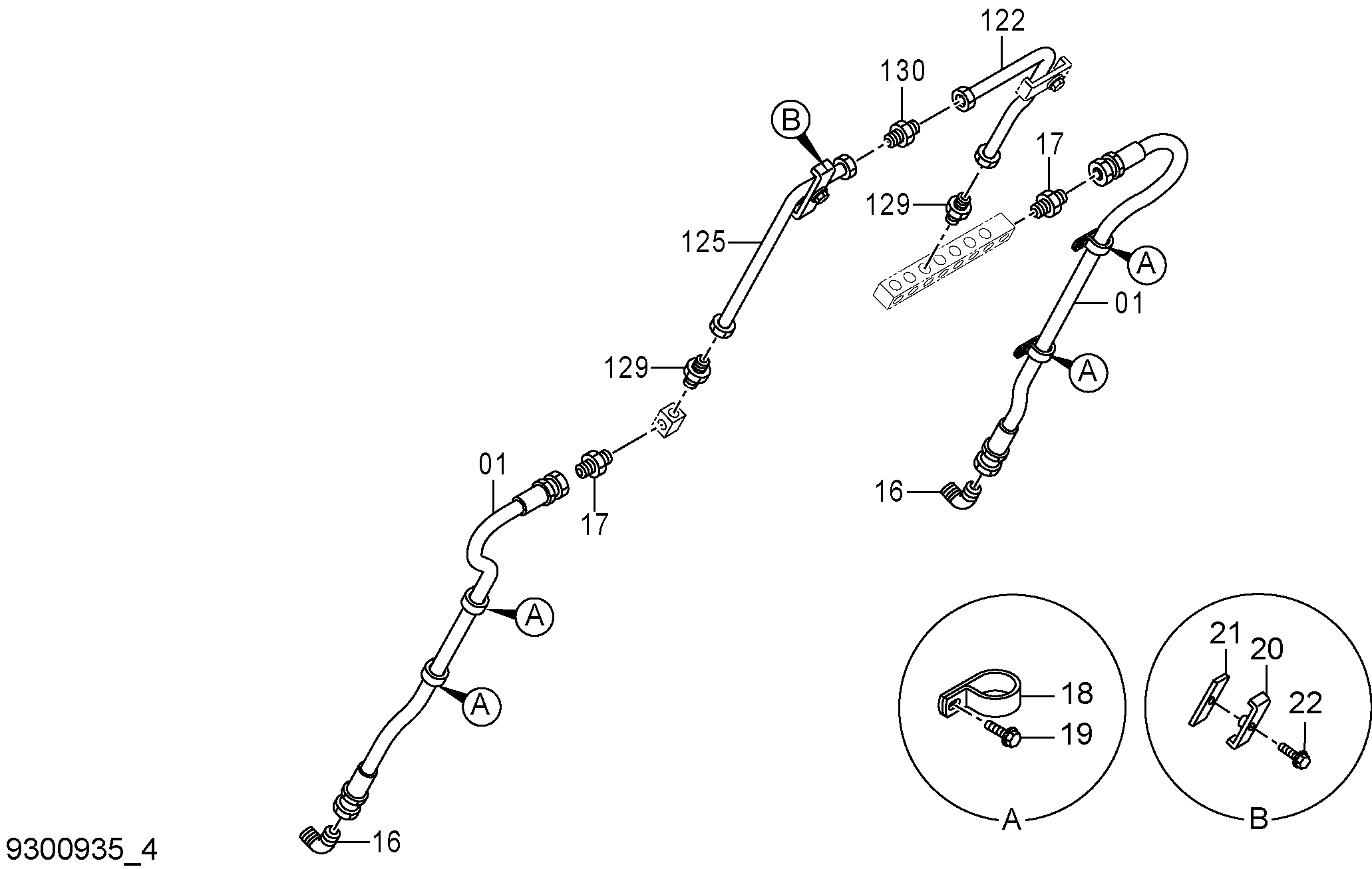

Заводская схема «Трубопроводы системы смазки (погрузчик)(4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190285 | Шланг | 2 |
| 16 | 94-1401 | Угловой штуцер | 2 |
| 17 | 94-1301 | Адаптер | 2 |
| 18 | 4190253 | Зажим | 4 |
| 19 | J271016 | Болт с шайбой | 4 |
| 19A | J901016 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 9736421 | Хомут | 1 |
| 21 | 4273721 | Резиновая прокладка | 1 |
| 22 | J271030 | Болт с шайбой | 1 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 122 | 4610446 | Трубка | 1 |
| 125 | 4610448 | Трубка | 1 |
| 129 | 4360981 | Штуцер трубки | 2 |
| 130 | 4099282 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
