Гидролинии рабочего оборудования (1)(BE стрела) — HITACHI EX1200-6

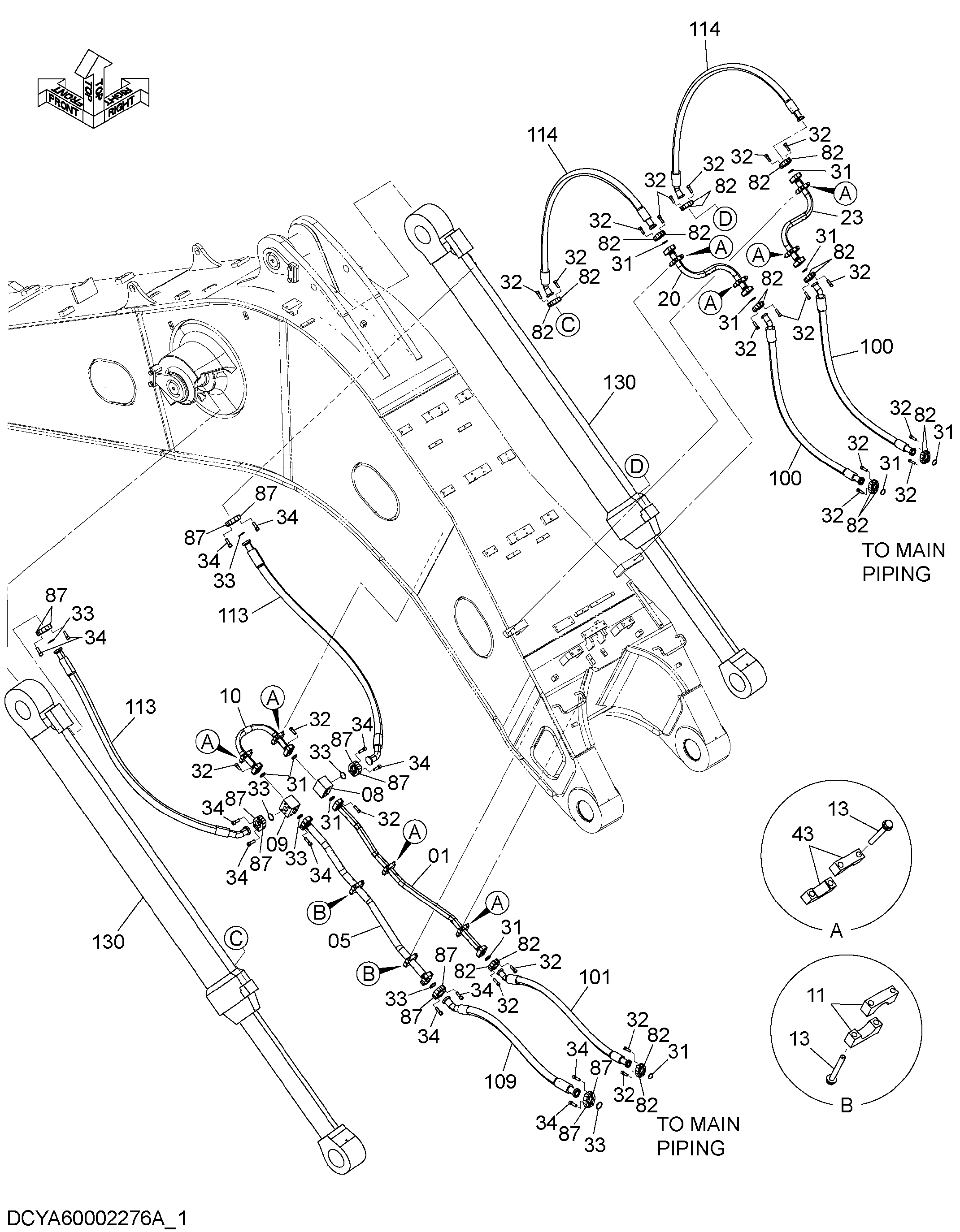

Заводская схема «Гидролинии рабочего оборудования (1)(BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA40002091 | Трубка | 1 |
| 05 | YA40002096 | Трубка | 1 |
| 08 | 3118864 | Блок | 1 |
| 09 | 3118865 | Блок | |
| 10 | YA40002097 | Трубка | 1 |
| 11 | 4342723 | Хомут трубки | 4 |
| 13 | J271200 | Болт с шайбой | 20 |
| 13A | J901200 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 20 | 8127010 | Трубка | 1 |
| 23 | 8127009 | Трубка | 1 |
| 31 | 4508805 | Уплотнительное кольцо | 11 |
| 32 | M341445 | Болт с внутренним шестигранником | 52 |
| 33 | 4510169 | Уплотнительное кольцо | 7 |
| 34 | M341650 | Болт с внутренним шестигранником | 28 |
| 43 | 4439523 | Хомут трубки | 16 |
| 82 | 4089703 | Разъёмный фланец | 20 |
| 87 | 4075854 | Разъёмный фланец | 12 |
| 100 | 4720028 | Шланг | 2 |
| 101 | 4720029 | Шланг | 1 |
| 109 | 4720039 | Шланг | 1 |
| 113 | 4691369 | Шланг | 2 |
| 114 | 4691360 | Шланг | 2 |
| 130 | 4665310 замена: 4682480 | Гидроцилиндр стрелы | 2 |
| 130 | 4682480 | Гидроцилиндр стрелы | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
