Трубопроводы системы смазки (рукоять) — HITACHI EX1200-6

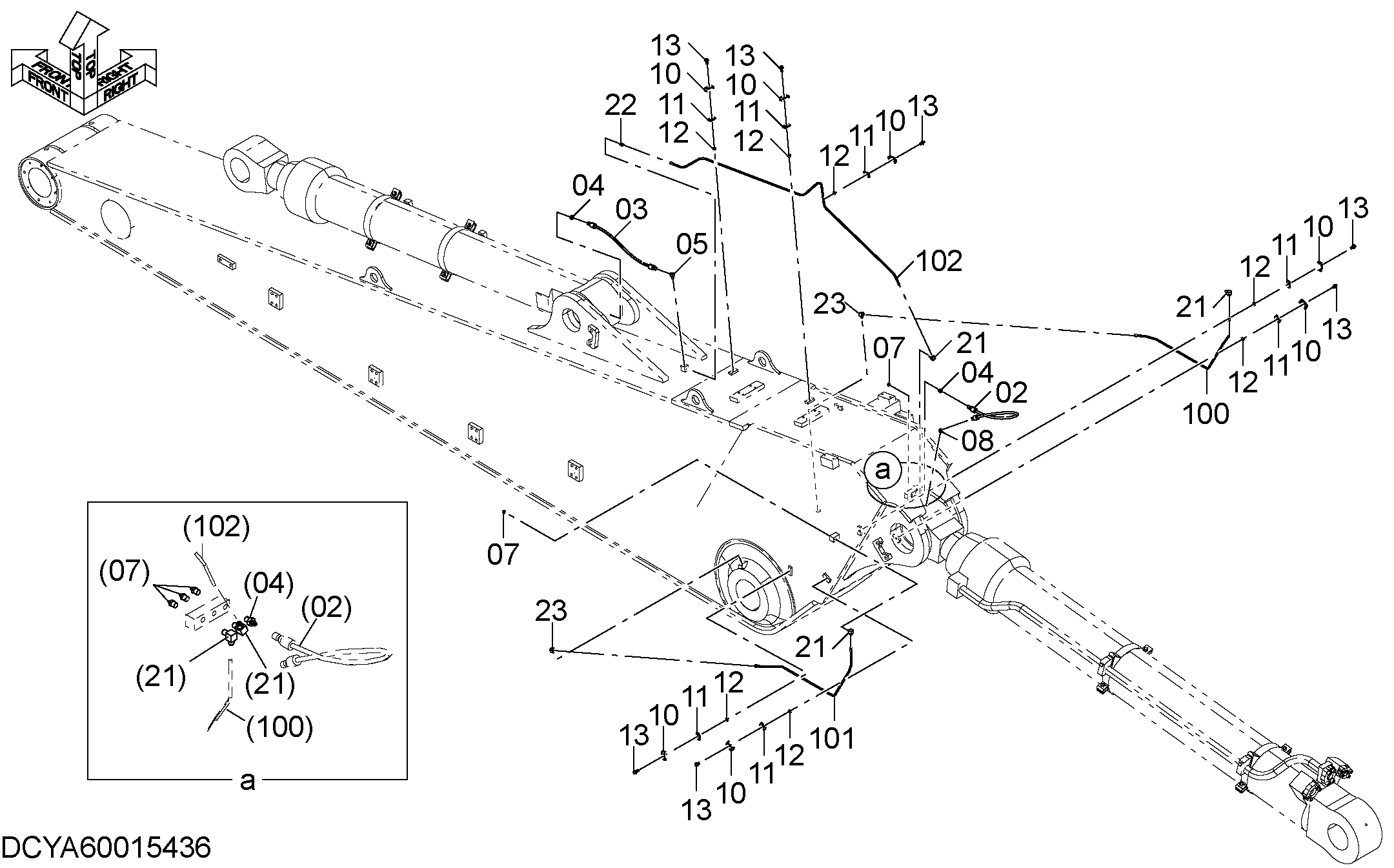

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4615197 | Шланг | 1 |
| 03 | 4333368 | Шланг | 1 |
| 04 | 4147585 | Адаптер | 2 |
| 05 | 4147586 | Угловой штуцер | 1 |
| 07 | J75482 | Пресс-маслёнка | 4 |
| 08 | 4203738 | Угловой штуцер | 1 |
| 10 | 4269656 | Хомут | 7 |
| 11 | 4269657 | Резиновая прокладка | 7 |
| 12 | 4269658 | Проставка | 7 |
| 13 | J271030 | Болт с шайбой | 7 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 21 | 4147587 | Угловой штуцер | 3 |
| 22 | 4122125 | Адаптер | 1 |
| 23 | 4277106 | Угловой штуцер | 2 |
| 100 | YA00021391 | Трубка | 1 |
| 101 | YA00021392 | Трубка | 1 |
| 102 | YA00021393 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
