Гидроцилиндр рукояти (STD. стрела, BE стрела) — HITACHI EX1200-6

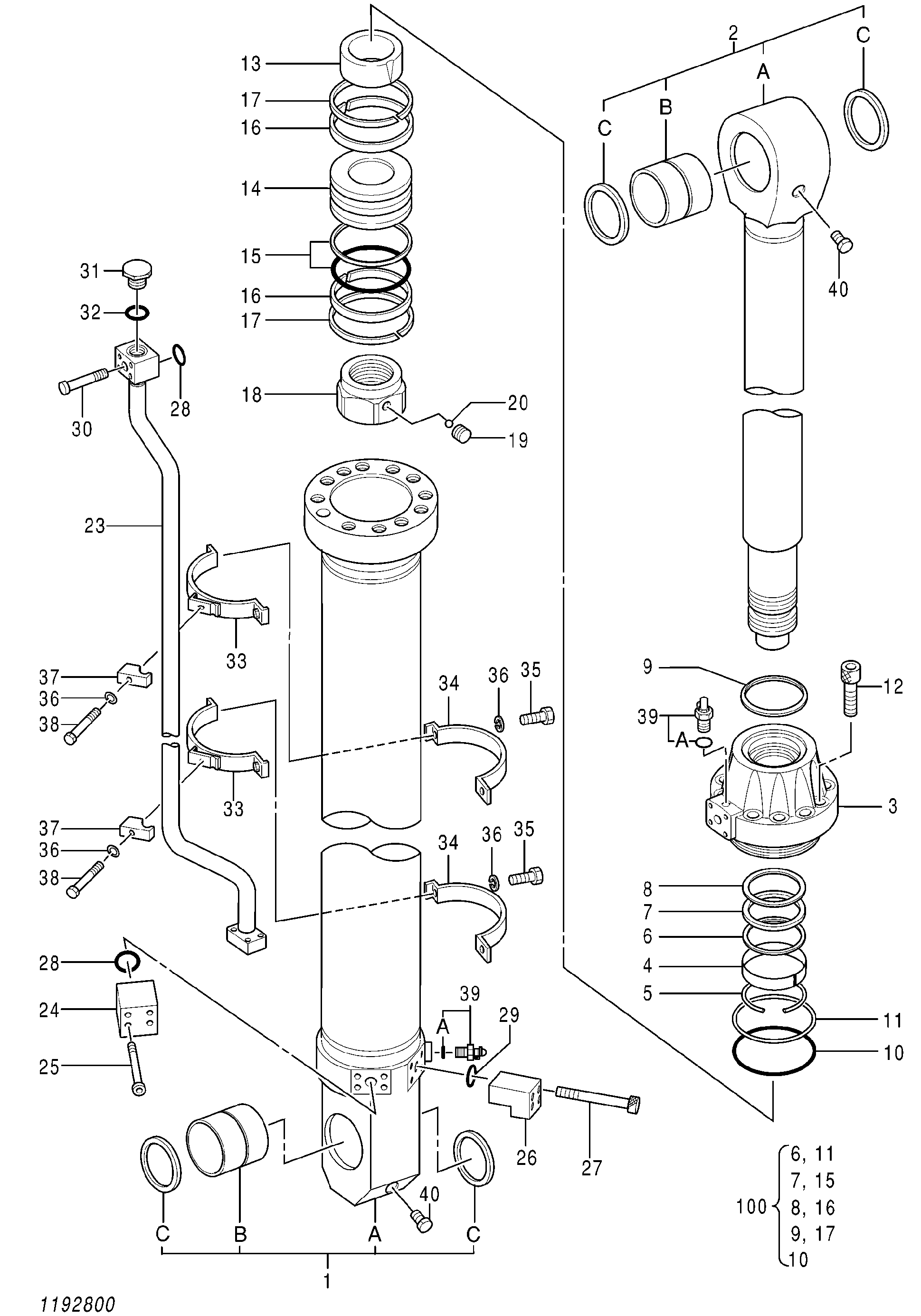

Заводская схема «Гидроцилиндр рукояти (STD. стрела, BE стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4669228 замена: 4682481	Гидроцилиндр рукояти	1
	(4682481)	Гидроцилиндр рукояти	1
1	4699486	Труба гидроцилиндра в сборе	1
1A	1192801	Труба гидроцилиндра	1
1B	0809102	Втулка пальца	1
1C	0726002	Грязесъёмное кольцо	2
2	4699487	Шток поршня в сборе	1
2A	1192802	Шток поршня	1
2B	0809102	Втулка пальца	1
2C	0726002	Грязесъёмное кольцо	2
3	1192803	Головка гидроцилиндра	1
4	0400306	Втулка	1
5	0834606	Стопорное кольцо	1
6	0952404	Уплотнительное кольцо	1
7	4663253	U-образная манжета	1
8	0336407	Опорное кольцо	1
9	4663254	Грязесъёмное кольцо	1
10	A811250	Oーкольцо	1
11	0968304	Опорное кольцо	1
12	0257511	Болт с внутренним шестигранником	1
13	1192804	Амортизирующий подшипник	1
14	0809106	Поршень	1
15	0400311	Кольцо уплотнение в сборе	1
16	0952405	Кольцо	2
17	0400313	Кольцо	2
18	0809108	Гайка	1
19	0400215	Установочный винт	1
20	0400216	Стальной шарик	1
23	1192805	Трубка	1
24	0400317	Соединение	1
25	0400318	Болт с внутренним шестигранником	4
26	0400319	Соединение	1
27	0400320	Болт с внутренним шестигранником	4
28	4069900	Уплотнительное кольцо	2
29	955612	Уплотнительное кольцо	1
30	0191721	Болт с внутренним шестигранником	4
31	0349308	Пробка	1
32	992444	Уплотнительное кольцо	1
33	1192806	Лента	2
34	0456003	Лента	2
35	0379919	Болт	4
36	A590914	Пружинная шайба	6
37	0978313	Хомут трубки	2
38	0236916	Болт	2
39	0643016	Воздушный клапан	2
39A	957366	Уплотнительное кольцо	1
40	94-2011	Пробка	2
100	4699081	Комплект уплотнений	1
