Топливный радиатор — HITACHI EX1200-6

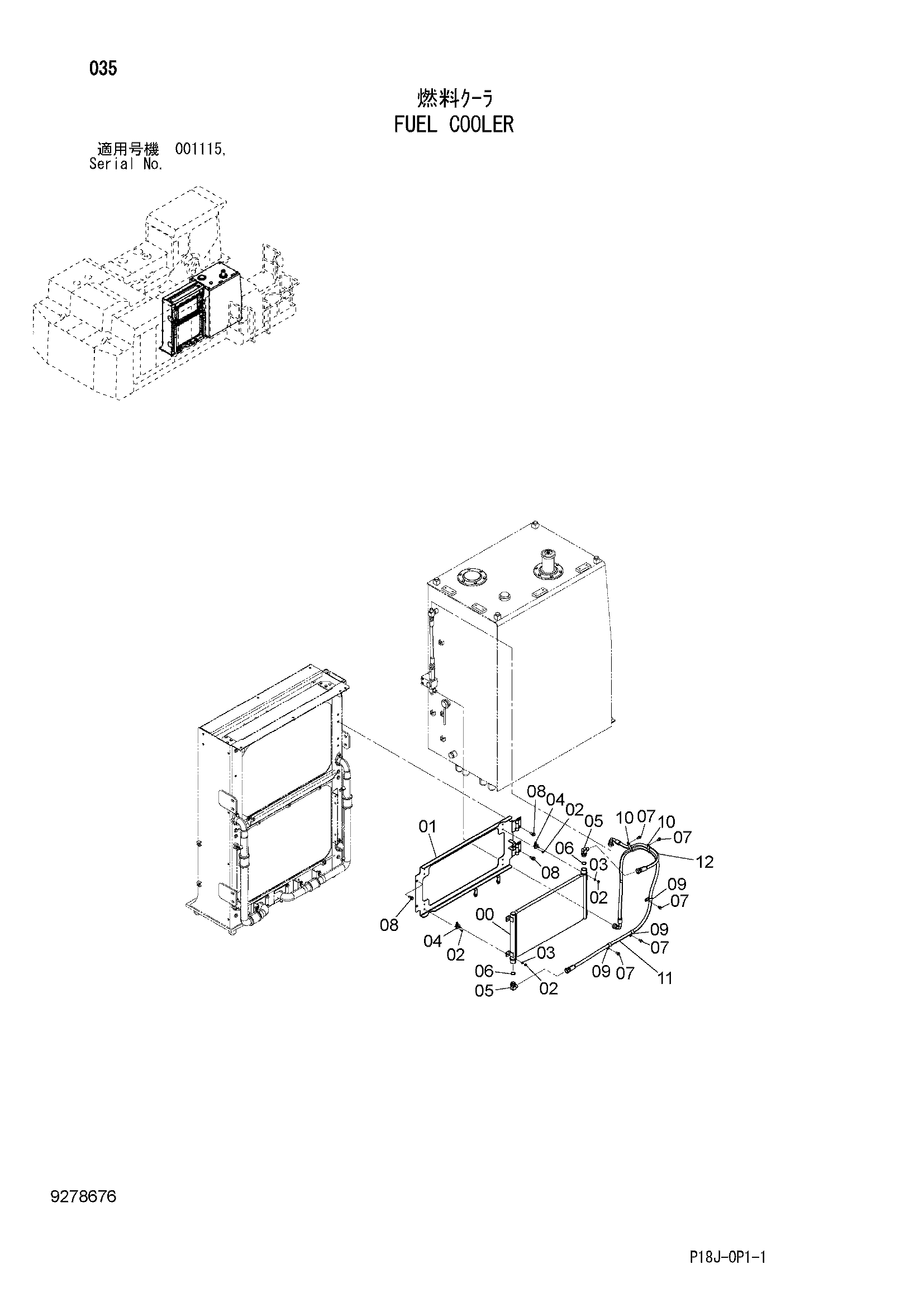

Заводская схема «Топливный радиатор» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4643610 | Радиатор | 1 |
| 01 | 7052912 | Кронштейн | 1 |
| 02 | J260616 | Болт с шайбой | 8 |
| 02A | J900616 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | A590108 | Плоская шайба | 4 |
| 04 | 4706718 | Резиновая прокладка | 4 |
| 05 | 4169596 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4366528 | Уплотнительное кольцо | 2 |
| 07 | J271025 | Болт с шайбой | 5 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271235 | Болт с шайбой | 6 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4190263 | Зажим | 3 |
| 10 | 4192034 | Зажим | 2 |
| 11 | 4671430 | Шланг | 1 |
| 12 | 4671431 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
