Нижняя защита — HITACHI EX1200-6

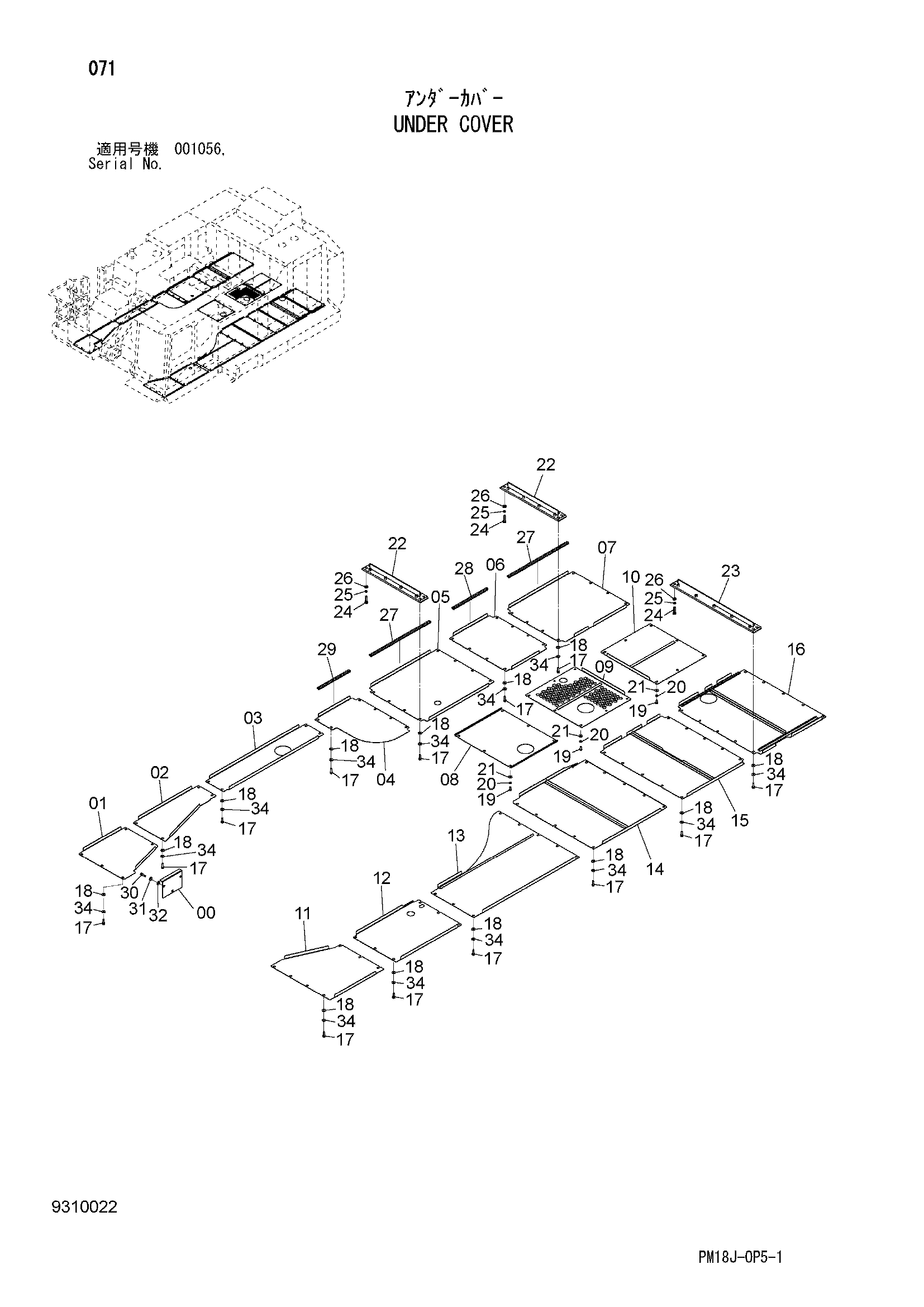

Заводская схема «Нижняя защита» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4708738 | Крышка | 1 |
| 01 | 4708707 | Крышка | 1 |
| 02 | 4708734 | Крышка | 1 |
| 03 | 4708735 | Крышка | 1 |
| 04 | 4708713 | Крышка | 1 |
| 05 | 4708715 | Крышка | 1 |
| 06 | 4708719 | Крышка | 1 |
| 07 | 4708720 | Крышка | 1 |
| 08 | 4708736 | Крышка | 1 |
| 09 | 4708778 | Крышка | 1 |
| 10 | 4708779 | Крышка | 1 |
| 11 | 4708723 | Крышка | 1 |
| 12 | 4708725 | Крышка | 1 |
| 13 | 4708759 | Крышка | 1 |
| 14 | 4708765 | Крышка | 1 |
| 15 | 4708762 | Крышка | 1 |
| 16 | 4708764 | Крышка | 1 |
| 17 | 4700472 | Болт с шайбой | 94 |
| 18 | 4249324 | Шайба | 94 |
| 19 | 4655316 | Болт | 20 |
| 20 | A590912 | Пружинная шайба | 20 |
| 21 | 449490 | Плоская шайба | 20 |
| 22 | 8109399 | Кронштейн | 2 |
| 23 | 8110716 | Кронштейн | 1 |
| 24 | J901660 | Болт | 12 |
| 25 | A590916 | Пружинная шайба | 12 |
| 26 | 4114405 | Шайба | 12 |
| 27 | 4414662 | Резиновая прокладка | 2 |
| 28 | 4674734 | Резиновая прокладка | 1 |
| 29 | 4674355 | Резиновая прокладка | 1 |
| 30 | J901225 | Болт | 3 |
| 31 | A590912 | Пружинная шайба | 3 |
| 32 | A590112 | Плоская шайба | 3 |
| 34 | A590912 | Пружинная шайба | 94 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
