Погрузчик гидролинии рабочего оборудования (3) — HITACHI EX1200-6

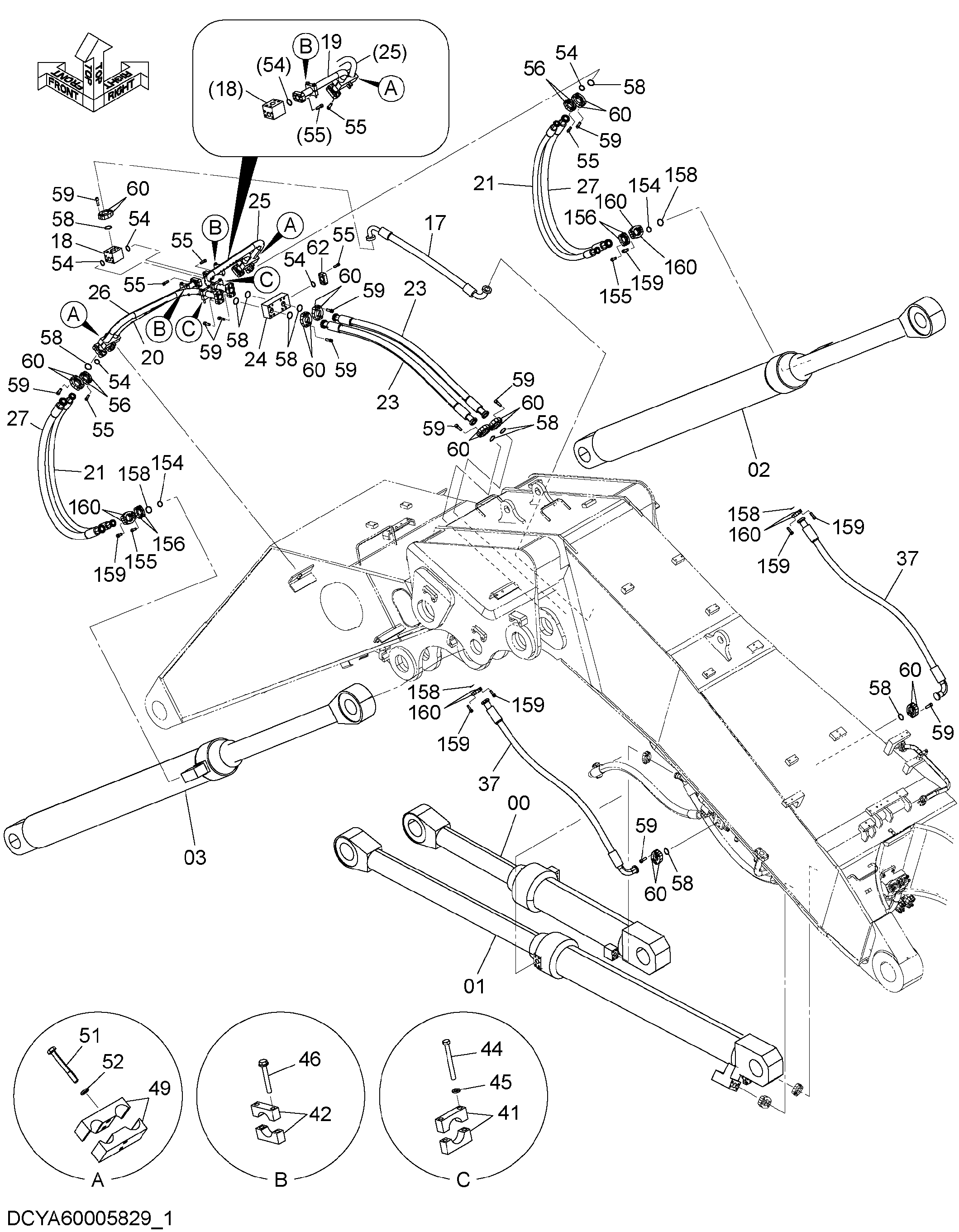

Заводская схема «Погрузчик гидролинии рабочего оборудования (3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4453180 замена: 4463448 | Гидроцилиндр. уровень | 1 |
| 00 | 4463448 | Гидроцилиндр. уровень | 1 |
| 01 | 4453176 замена: 4463449 | Гидроцилиндр рукояти | 1 |
| 01 | 4463449 | Гидроцилиндр рукояти | 1 |
| 02 | 4453178 замена: 4463450 | Гидроцилиндр ковша | 1 |
| 02 | 4463450 | Гидроцилиндр ковша | 1 |
| 03 | 4453177 замена: 4463451 | Гидроцилиндр ковша | 1 |
| 03 | 4463451 | Гидроцилиндр ковша | 1 |
| 17 | YA00007664 | Шланг | 1 |
| 18 | YA00007914 | Блок | 1 |
| 19 | YA40005010 | Трубка | 1 |
| 20 | YA40005009 | Трубка | 1 |
| 21 | 4454670 | Шланг | 2 |
| 23 | 4690038 | Шланг | 2 |
| 24 | YA00007864 | Блок | 1 |
| 25 | YA40005012 | Трубка | 1 |
| 26 | YA40005011 | Трубка | 1 |
| 27 | 4347824 | Шланг | 2 |
| 37 | YA00007654 | Шланг | 2 |
| 41 | 4342723 | Хомут трубки | 4 |
| 42 | 4439523 | Хомут трубки | 4 |
| 44 | J901202 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 4 |
| 46 | J271290 | Болт с шайбой | 4 |
| 46A | J901290 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 49 | 4439521 | Хомут трубки | 4 |
| 51 | J901402 | Болт | 4 |
| 52 | A590914 | Пружинная шайба | 4 |
| 54 | 4508805 | Уплотнительное кольцо | 5 |
| 55 | M341445 | Болт с внутренним шестигранником | 20 |
| 56 | 4089703 | Разъёмный фланец | 4 |
| 58 | 4510169 | Уплотнительное кольцо | 11 |
| 59 | M341650 | Болт с внутренним шестигранником | 44 |
| 60 | 4075854 | Разъёмный фланец | 18 |
| 62 | 4118188 | Крышка | 1 |
| 154 | 4508805 | Уплотнительное кольцо | 2 |
| 155 | M341445 | Болт с внутренним шестигранником | 8 |
| 156 | 4089703 | Разъёмный фланец | 4 |
| 158 | 4510169 | Уплотнительное кольцо | 4 |
| 159 | M341650 | Болт с внутренним шестигранником | 16 |
| 160 | 4075854 | Разъёмный фланец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
