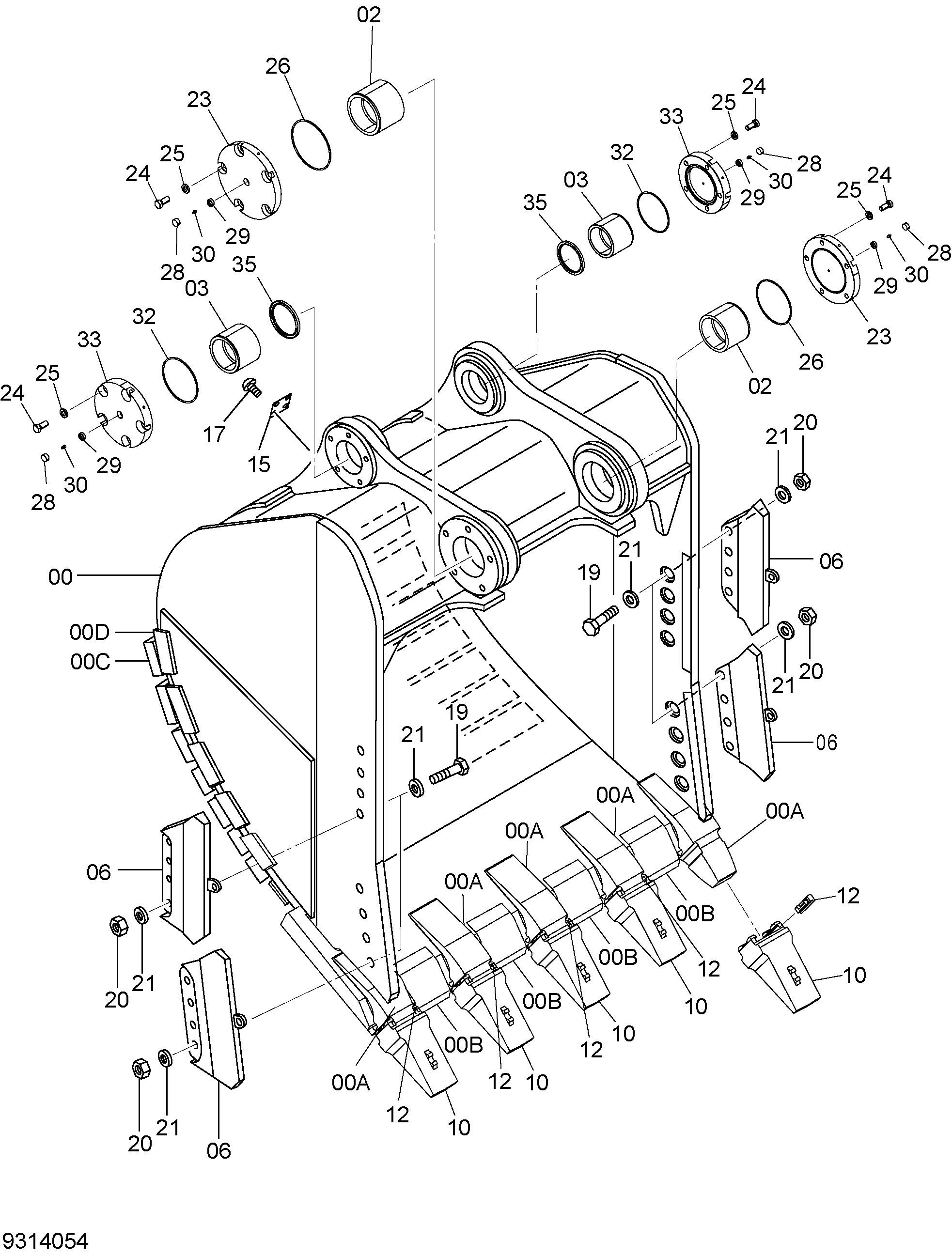

Ковш 5.20m3 (скальный)(JIS94) — HITACHI EX1200-6
Заводская схема «Ковш 5.20m3 (скальный)(JIS94)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9314054 | Ковш скальный | 1 | |
| 00 | 5012387 | Ковш скальный | 1 |
| 00A | 4667789 | Адаптер зуба | 5 |
| 00B | 8121505 | Кожух | 4 |
| 00C | 4431110 | Пластина | 14 |
| 00D | 4406186 | Пластина | 10 |
| 02 | 4433671 | Втулка | 2 |
| 03 | 4671318 | Втулка | 2 |
| 06 | 4268986 | Схроуд боковой | 4 |
| 10 | 4406319 | Коронка зуба | 5 |
| 12 | 4406318 | Стопорный палец | 5 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4275192 | Болт башмак | 16 |
| 20 | 4167193 | Гайка | 16 |
| 21 | 4083438 | Шайба | 32 |
| 23 | 3110755 | Крышка | 2 |
| 24 | J922250 | Болт | 20 |
| 25 | A590922 | Пружинная шайба | 20 |
| 26 | A810220 | Уплотнительное кольцо | 2 |
| 28 | 4105912 | Колпачок | 4 |
| 29 | 4130686 | Втулка | 4 |
| 30 | J75481 | Пресс-маслёнка | 4 |
| 32 | A810200 | Уплотнительное кольцо | 2 |
| 33 | 3110756 | Крышка | 2 |
| 35 | 4251766 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
