Гидролинии рабочего оборудования (1)(стрела) — HITACHI EX1200-6

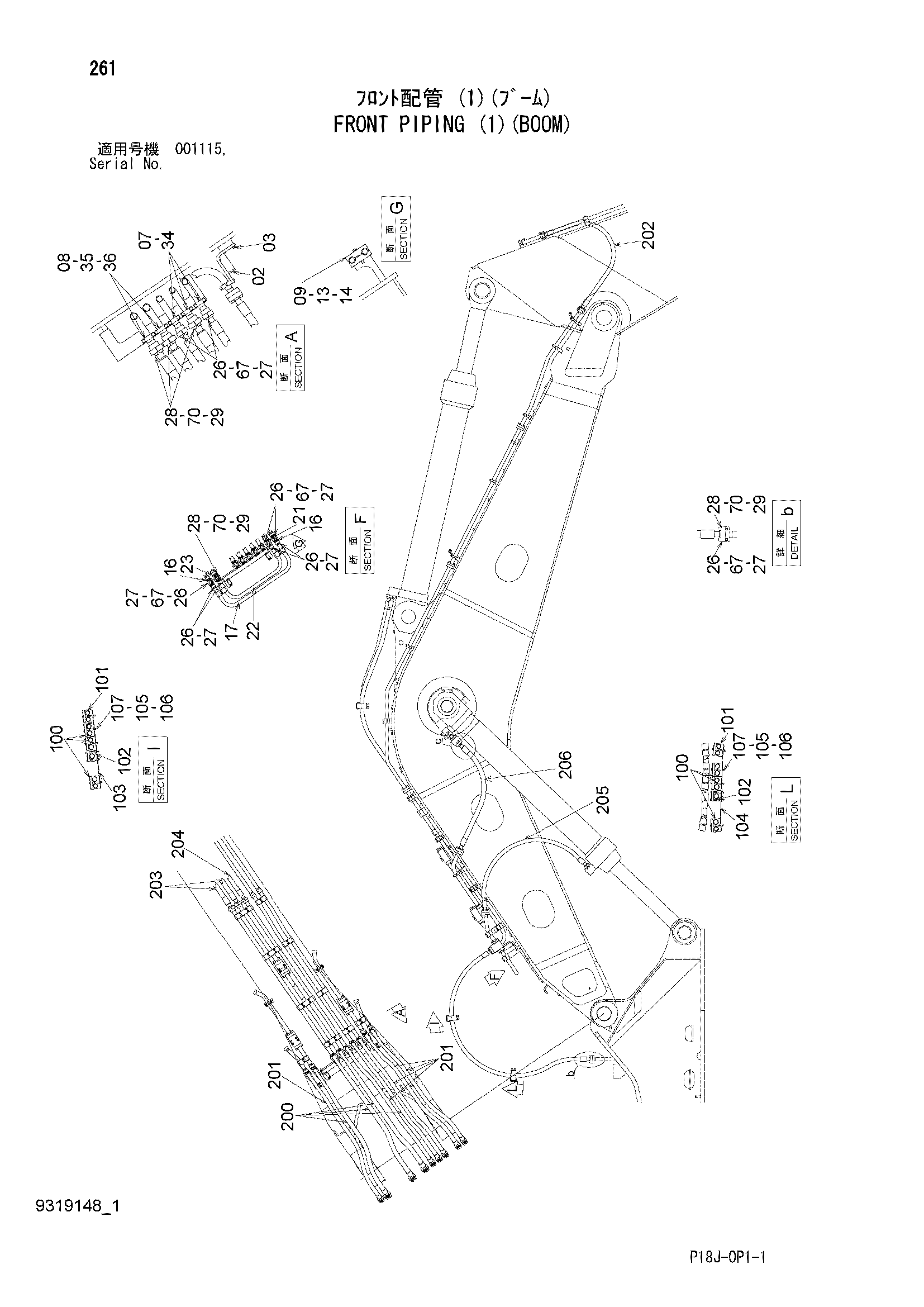

Заводская схема «Гидролинии рабочего оборудования (1)(стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8117789 | Кронштейн | 1 |
| 03 | J271235 | Болт с шайбой | 4 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 07 | 4439523 | Хомут трубки | 6 |
| 08 | 4342723 | Хомут трубки | 4 |
| 09 | 4439520 | Хомут трубки | 4 |
| 13 | J901400 | Болт | 4 |
| 14 | A590914 | Пружинная шайба | 4 |
| 16 | 3051569 | Блок | 2 |
| 17 | 8048390 | Трубка | 1 |
| 21 | 3089810 | Блок | 1 |
| 22 | 8048393 | Трубка | 1 |
| 23 | 3089811 | Блок | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 14 |
| 27 | 4146848 | Болт с внутренним шестигранником | 56 |
| 28 | 4510169 | Уплотнительное кольцо | 8 |
| 29 | 4146847 | Болт с внутренним шестигранником | 32 |
| 34 | J271200 | Болт с шайбой | 6 |
| 34A | J901200 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 35 | J901200 | Болт | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 67 | 4089703 | Разъёмный фланец | 20 |
| 70 | 4075854 | Разъёмный фланец | 16 |
| 100 | 4603533 | Хомут | 12 |
| 101 | 4603540 | Хомут | 4 |
| 102 | 4603531 | Хомут | 4 |
| 103 | 3114405 | Опора | 1 |
| 104 | 3114436 | Опора | 1 |
| 105 | J950012 | Гайка | 40 |
| 106 | A590112 | Плоская шайба | 20 |
| 107 | J901210 | Болт | 20 |
| 200 | 4684322 | Шланг | 4 |
| 201 | 4684807 | Шланг | 5 |
| 202 | 4687700 | Шланг | 2 |
| 203 | 4688344 | Шланг | 2 |
| 204 | 4644121 | Шланг | 1 |
| 205 | 4650752 | Шланг | 2 |
| 206 | 4688624 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
