Топливный подающий трубопроводы — HITACHI EX1200-6

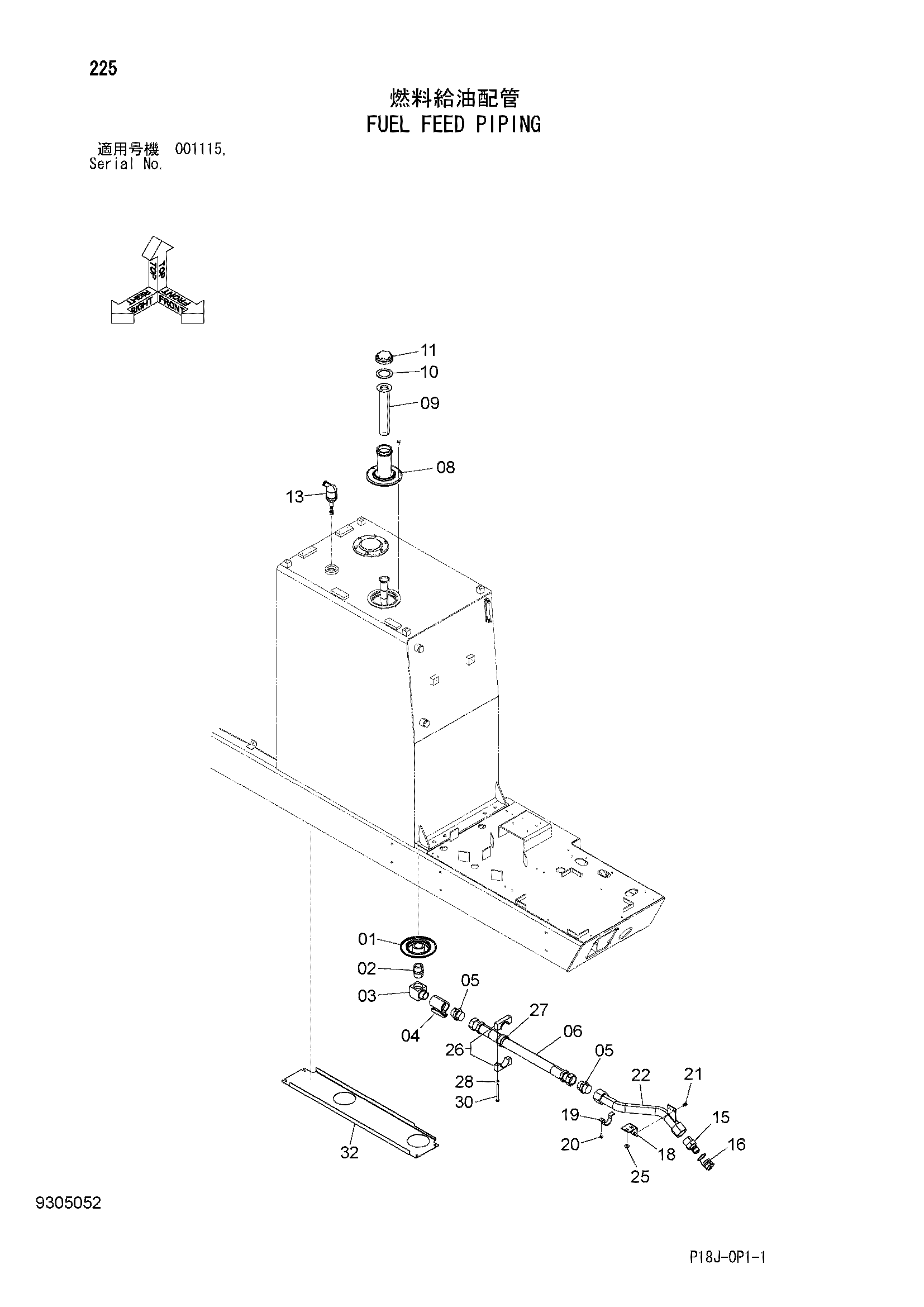

Заводская схема «Топливный подающий трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8118442 | Крышка | 1 |
| 02 | 94-1708 | Адаптер | 1 |
| 03 | 94-0637 | Угловой штуцер | 1 |
| 04 | 4286549 | Шаровой клапан | 1 |
| 05 | 94-1308 | Адаптер | 2 |
| 06 | 4686880 | Шланг | 1 |
| 08 | 8086431 | Крышка | 1 |
| 09 | 4188368 | Сетчатый фильтр | 1 |
| 10 | 4031285 | Манжета резиновый | 1 |
| 11 | 3502384 | Колпачок | 1 |
| 13 | 4178744 | Клапан | 1 |
| 15 | 4178745 | Быстросъёмное устройство быстрый | 1 |
| 16 | 4355781 | Колпачок | 1 |
| 18 | 9757583 | Кронштейн | 1 |
| 19 | 4053865 | Хомут трубки | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 8118421 | Трубка | 1 |
| 25 | J281020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | 4186032 | Хомут | 1 |
| 27 | 4186033 | Втулка | 1 |
| 28 | A590910 | Пружинная шайба | 2 |
| 30 | J901006 | Болт | 2 |
| 32 | 3116736 | Крышка нижний | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
