Ковш (без наконечник) — HITACHI EX1200-6

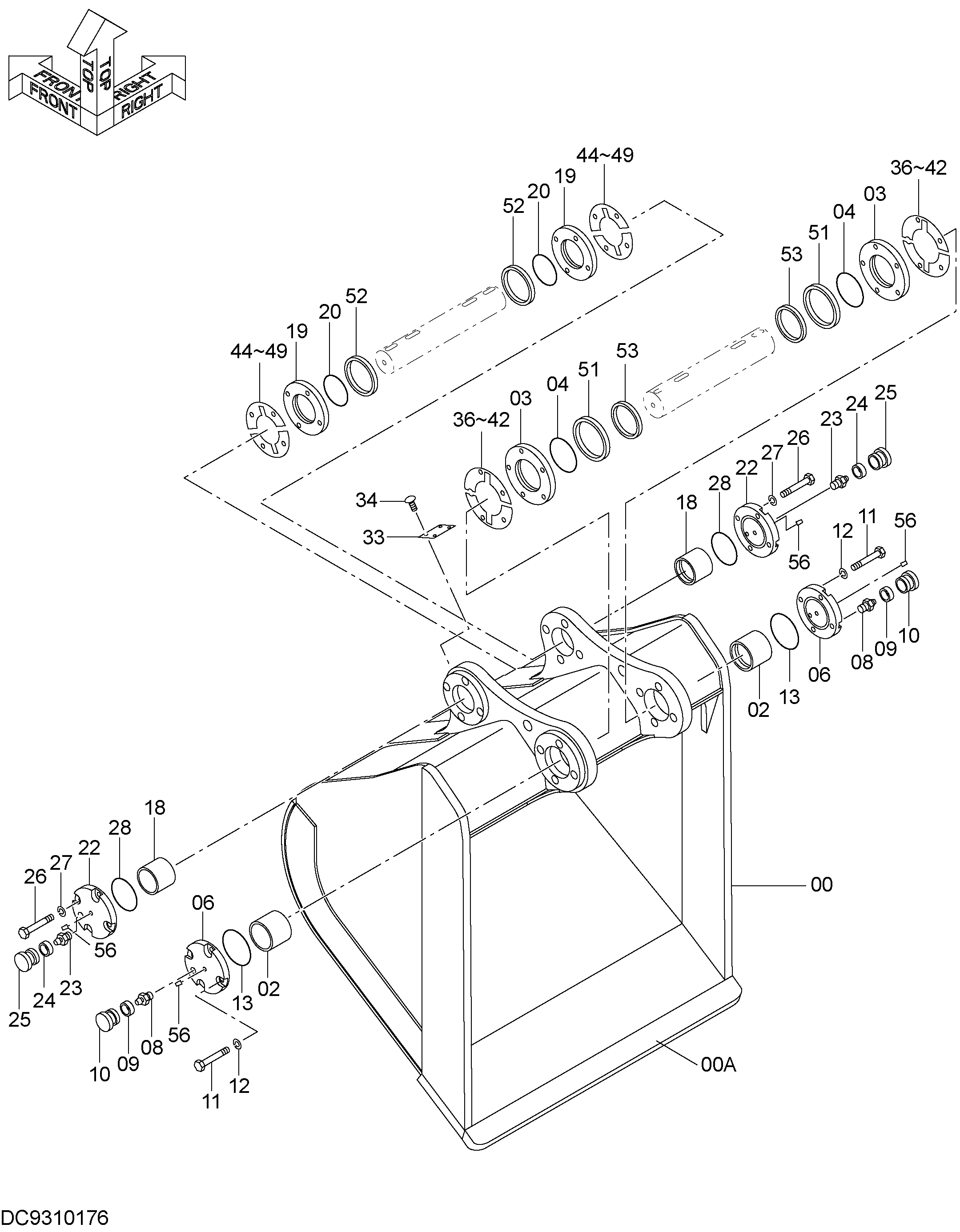

Заводская схема «Ковш (без наконечник)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40007145 | Ковш | 1 |
| 00A | YA00012441 | Пластина | 1 |
| 02 | 4378424 | Втулка | 2 |
| 03 | 3083330 | Проставка | 2 |
| 04 | A810190 | Уплотнительное кольцо | 2 |
| 06 | 3083329 | Крышка | 2 |
| 08 | J75481 | Пресс-маслёнка | 2 |
| 09 | 4130686 | Втулка | 2 |
| 10 | 4105912 | Колпачок | 2 |
| 11 | J932211 | Болт | 10 |
| 12 | A590922 | Пружинная шайба | 10 |
| 13 | A810220 | Уплотнительное кольцо | 2 |
| 18 | 4378425 | Втулка | 2 |
| 19 | 3076868 | Проставка | 2 |
| 20 | A810170 | Уплотнительное кольцо | 2 |
| 22 | 3076791 | Крышка | 2 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 4130686 | Втулка | 2 |
| 25 | 4105912 | Колпачок | 2 |
| 26 | J932211 | Болт | 8 |
| 27 | A590922 | Пружинная шайба | 8 |
| 28 | A810200 | Уплотнительное кольцо | 2 |
| 34 | M492564 | Приводной винт | 4 |
| 36 | 4384831 | Регулировочная шайба | 4 |
| 37 | 4389758 | Регулировочная шайба | 4 |
| 38 | 4389759 | Регулировочная шайба | 4 |
| 39 | 4389760 | Регулировочная шайба | 4 |
| 40 | 4389761 | Регулировочная шайба | 4 |
| 41 | 4389764 | Регулировочная шайба | 4 |
| 42 | 4389765 | Регулировочная шайба | 4 |
| 44 | 4384830 | Регулировочная шайба | 4 |
| 45 | 4389768 | Регулировочная шайба | 4 |
| 46 | 4389769 | Регулировочная шайба | 4 |
| 47 | 4389770 | Регулировочная шайба | 4 |
| 48 | 4389771 | Регулировочная шайба | 4 |
| 49 | 4389772 | Регулировочная шайба | 4 |
| 51 | 4403330 | Пылезащитное уплотнение | 2 |
| 52 | 4378419 | Пылезащитное уплотнение | 2 |
| 53 | 4378419 | Пылезащитное уплотнение | 2 |
| 56 | 494465 | Колпачок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
