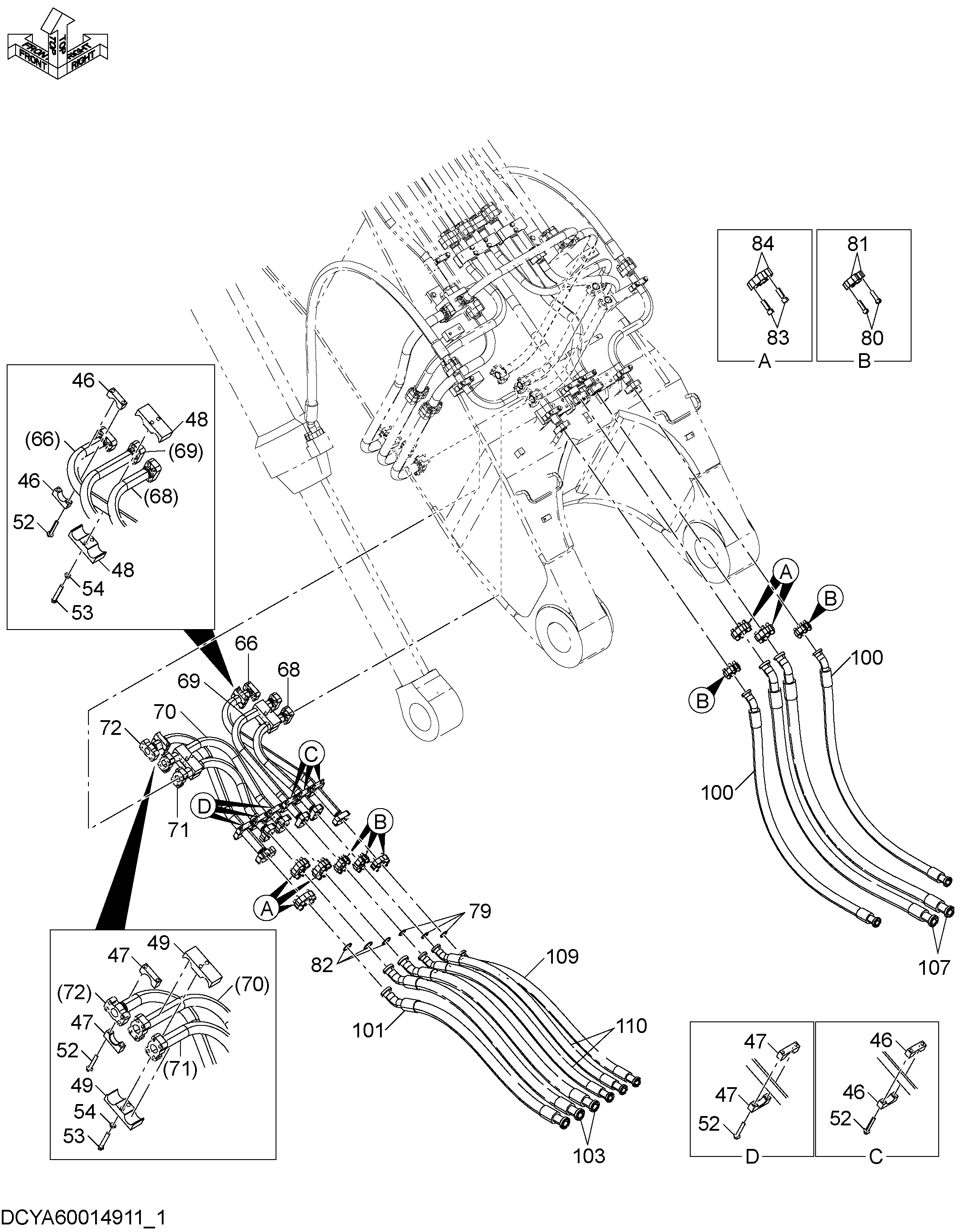

Гидролинии рабочего оборудования (стрела)(1) — HITACHI EX1200-6
Заводская схема «Гидролинии рабочего оборудования (стрела)(1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 46 | 4439523 | Хомут трубки | 8 |
| 47 | 4712771 | Хомут трубки | 8 |
| 48 | 4439520 | Хомут трубки | 2 |
| 49 | 4368932 | Хомут трубки | 2 |
| 52 | J271200 | Болт с шайбой | 16 |
| 52A | J901200 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | J901400 | Болт | 4 |
| 54 | A590914 | Пружинная шайба | 4 |
| 66 | YA40001464 | Трубка | 1 |
| 68 | YA40006734 | Трубка | 1 |
| 69 | YA40001466 | Трубка | 1 |
| 70 | YA40001467 | Трубка | 1 |
| 71 | YA40006735 | Трубка | 1 |
| 72 | YA40001469 | Трубка | 1 |
| 79 | 4508805 | Уплотнительное кольцо | 3 |
| 80 | 4146848 | Болт с внутренним шестигранником | 20 |
| 81 | 4089703 | Разъёмный фланец | 10 |
| 82 | 4510169 | Уплотнительное кольцо | 3 |
| 83 | 4146847 | Болт с внутренним шестигранником | 20 |
| 84 | 4075854 | Разъёмный фланец | 10 |
| 100 | YA00010575 | Шланг | 2 |
| 101 | YA00010576 | Шланг | 1 |
| 103 | YA00010577 | Шланг | 2 |
| 107 | YA00010578 | Шланг | 2 |
| 109 | YA00010579 | Шланг | 1 |
| 110 | YA00010580 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
