Гидробак (1) — HITACHI EX1200-6

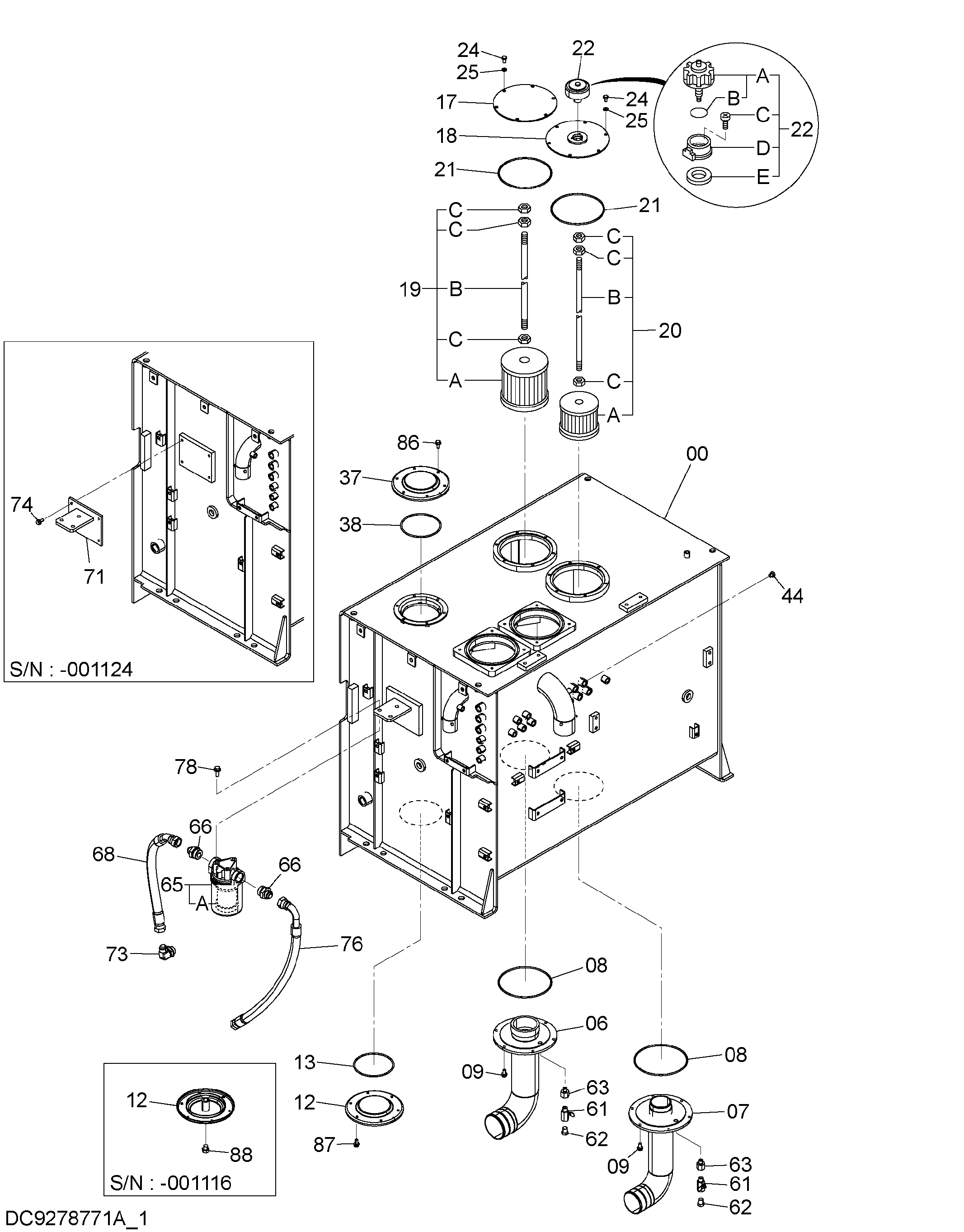

Заводская схема «Гидробак (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011416 | Гидробак | 1 |
| 06 | 8045240 | Трубка | 1 |
| 07 | 8045241 | Трубка | 1 |
| 08 | A811220 | Уплотнительное кольцо | 2 |
| 09 | J271025 | Болт с шайбой | 12 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 8045181 | Фланец | 1 |
| 12 | 8023981 | Крышка | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 17 | 8061945 | Крышка | 1 |
| 18 | 8061926 | Крышка | 1 |
| 19 | 4244123 | Всасывающий фильтр | 1 |
| 19A | 4237660 | Сетчатый фильтр | 1 |
| 19B | 4280266 | Шток | 1 |
| 19C | J950010 | Гайка | 3 |
| 20 | 4244124 | Всасывающий фильтр | 1 |
| 20A | 4210224 | Сетчатый фильтр | 1 |
| 20B | 4280265 | Шток | 1 |
| 20C | J950010 | Гайка | 3 |
| 21 | A811220 | Уплотнительное кольцо | 2 |
| 22 | 4178684 | Сапун | 1 |
| 22A | 4222874 | Фильтр | 1 |
| 22B | 953612 | Уплотнительное кольцо | 1 |
| 22C | M340516 | Болт с внутренним шестигранником | 3 |
| 22D | 4222875 | Корпус | 1 |
| 22E | 4222876 | Манжета | 1 |
| 24 | J901020 | Болт | 12 |
| 25 | A590910 | Пружинная шайба | 12 |
| 37 | 8023981 | Крышка | 1 |
| 38 | A810160 | Уплотнительное кольцо | 1 |
| 44 | 4093624 | Пробка | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4194712 | Кран | 2 |
| 62 | 4509122 | Пробка | 2 |
| 63 | 4185719 | Адаптер | 2 |
| 65 | 4318737 | Фильтр | 1 |
| 65A | 4205684 | Фильтр | 1 |
| 66 | 4314094 | Адаптер | 2 |
| 66A | 970860 | Уплотнительное кольцо | 1 |
| 68 | 4679552 | Шланг | 1 |
| 71 | 8067031 | Кронштейн | 1 |
| 73 | 4156436 | Угловой штуцер | 1 |
| 73A | 4506429 | Уплотнительное кольцо | 1 |
| 74 | J271025 | Болт с шайбой | 4 |
| 74A | J901025 | Болт | 1 |
| 74B | J222010 | Шайба | 1 |
| 76 | 4373109 | Шланг | 1 |
| 78 | J271235 | Болт с шайбой | 3 |
| 78A | J901235 | Болт | 1 |
| 78B | J222012 | Шайба | 1 |
| 86 | J271025 | Болт с шайбой | 6 |
| 86A | J901025 | Болт | 1 |
| 86B | J222010 | Шайба | 1 |
| 87 | J271025 | Болт с шайбой | 6 |
| 87A | J901025 | Болт | 1 |
| 87B | J222010 | Шайба | 1 |
| 88 | 4174541 | Пробка | 1 |
| 88A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
