Пилотные гидролинии (10) — HITACHI EX1200-6

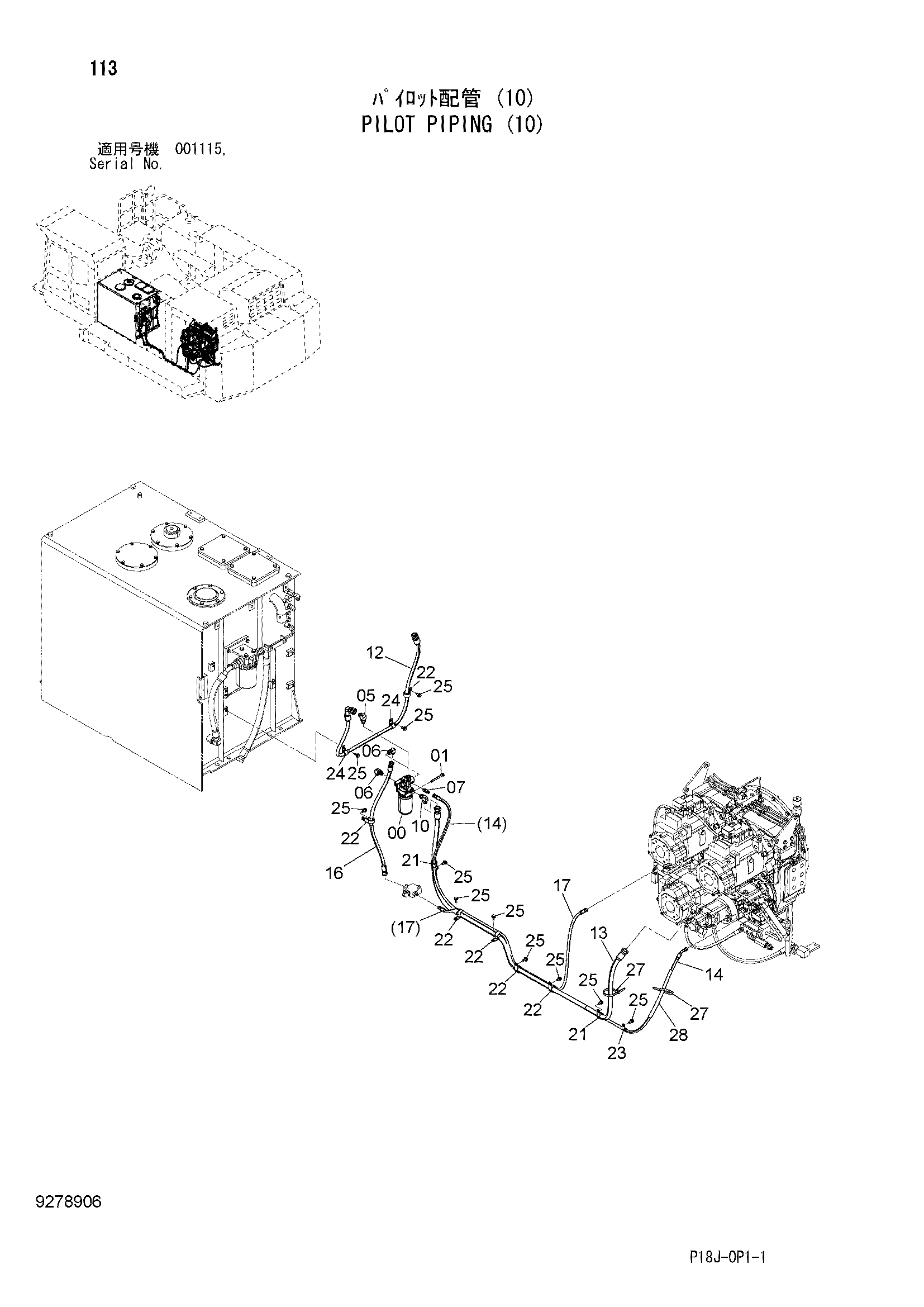

Заводская схема «Пилотные гидролинии (10)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629717 | Масляный фильтр | 1 |
| 00A | 4630525 | Фильтрующий элемент | 1 |
| 01 | J271000 | Болт с шайбой | 2 |
| 01A | J901000 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 05 | 4190246 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852223 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4190246 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4417670 | Шланг | 1 |
| 13 | 4672371 | Шланг | 1 |
| 14 | 4239761 | Шланг | 1 |
| 16 | 4229830 | Шланг | 1 |
| 17 | 4258887 | Шланг | 1 |
| 21 | 4190264 | Зажим | 2 |
| 22 | 4190291 | Зажим | 6 |
| 23 | 4190253 | Зажим | 1 |
| 24 | 4190263 | Зажим | 2 |
| 25 | J271025 | Болт с шайбой | 11 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 4055312 | Ленточный зажим | 2 |
| 28 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
