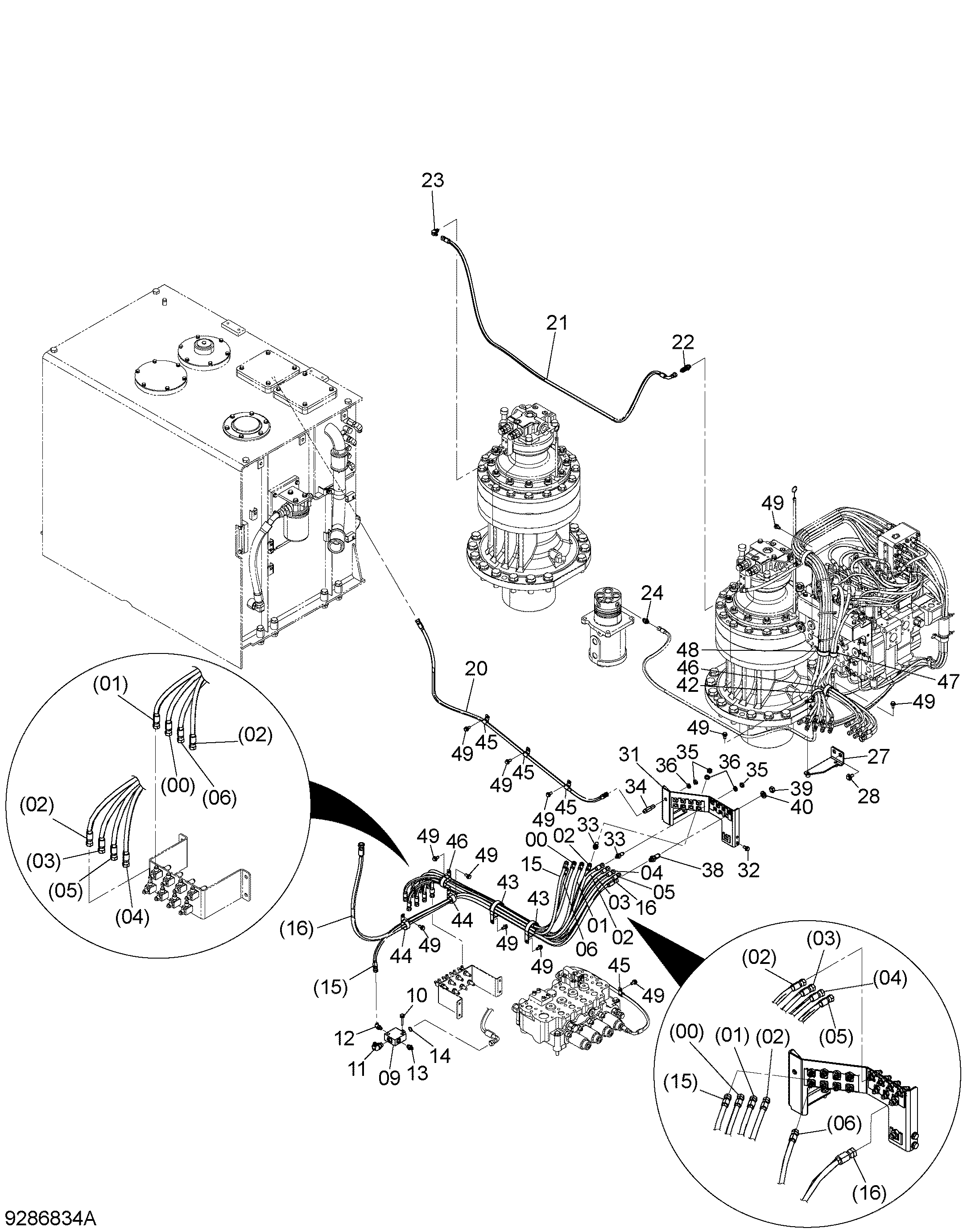

Пилотные гидролинии (12) — HITACHI EX1200-6
Заводская схема «Пилотные гидролинии (12)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4293227 | Шланг | 1 |
| 01 | 4476951 | Шланг | 1 |
| 02 | 4679699 | Шланг | 2 |
| 03 | 4456559 | Шланг | 1 |
| 04 | 4456560 | Шланг | 1 |
| 05 | 4635236 | Шланг | 1 |
| 06 | 4320028 | Шланг | 1 |
| 09 | 9072360 | Обратный клапан | 1 |
| 10 | J271055 | Болт с шайбой | 2 |
| 10A | J901055 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A852344 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852223 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 1 |
| 15 | 4672372 | Шланг | 1 |
| 16 | 4679215 | Шланг | 1 |
| 20 | 4679216 | Шланг | 1 |
| 21 | 4313349 | Шланг | 1 |
| 22 | A852423 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852323 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 8112307 | Кронштейн | 1 |
| 28 | J281230 | Болт с шайбой | 2 |
| 28A | J901230 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 31 | 7054307 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 3 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4202532 | Адаптер | 14 |
| 34 | 4285863 | Угловой штуцер | 1 |
| 35 | 4202531 | Гайка | 15 |
| 36 | A590914 | Пружинная шайба | 15 |
| 38 | 4315207 | Адаптер | 1 |
| 39 | 4465189 | Гайка | 1 |
| 40 | A590920 | Пружинная шайба | 1 |
| 42 | 4193816 | Зажим | 1 |
| 43 | 4204136 | Зажим | 2 |
| 44 | 4190291 | Зажим | 2 |
| 45 | 4190253 | Зажим | 4 |
| 46 | 4190265 | Зажим | 2 |
| 47 | 4190264 | Зажим | 1 |
| 48 | 4204135 | Зажим | 1 |
| 49 | J271025 | Болт с шайбой | 12 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
