Каталог запчастей HITACHI
Лестница — HITACHI EX1200-6

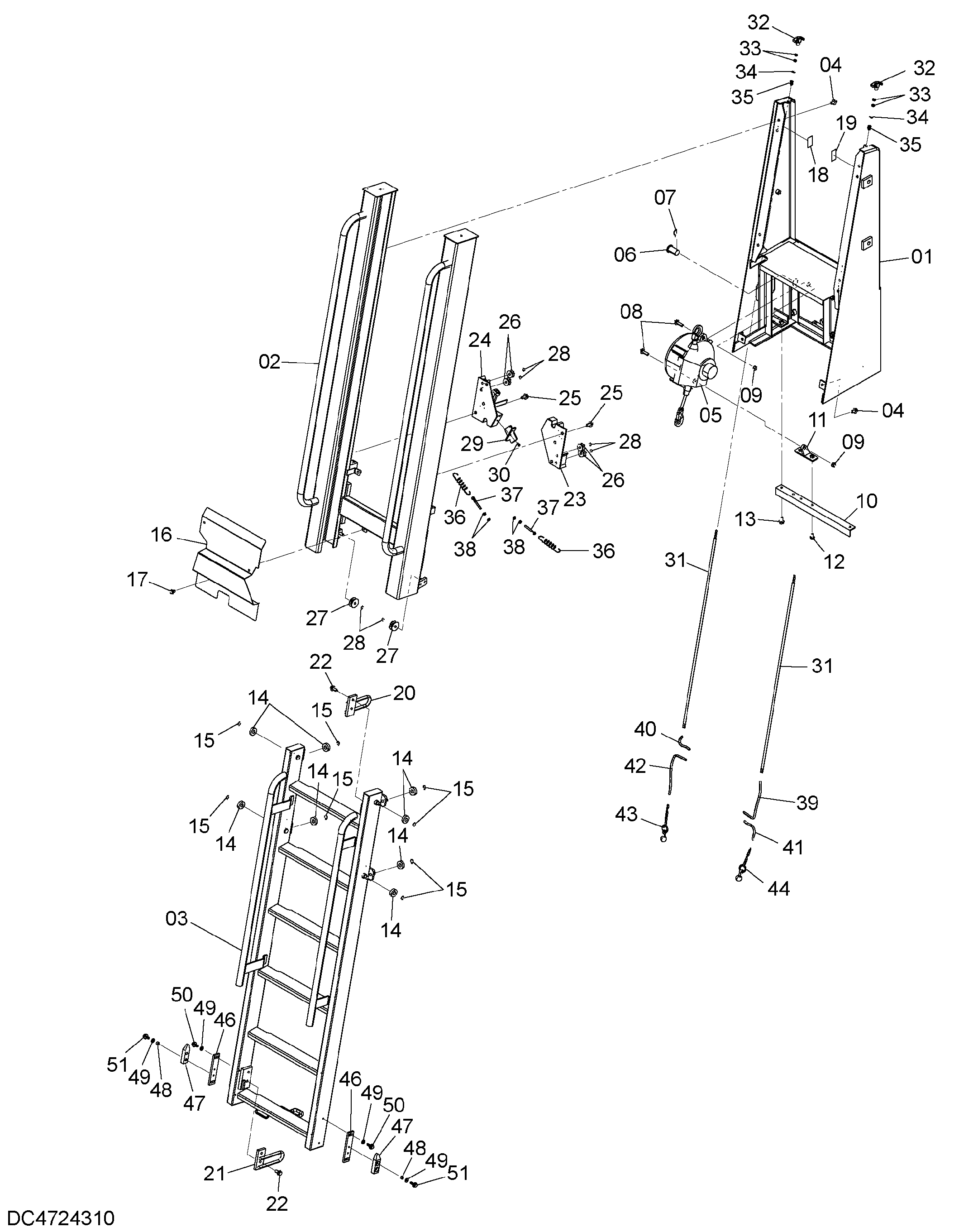

Заводская схема «Лестница» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4724310 | Лестница в сборе | 1 | |
| 01 | 4698282 | Рама | 1 |
| 02 | 4698283 | Направляющая | 1 |
| 03 | YA00001609 | Лестница | 1 |
| 04 | J271225 | Болт с шайбой | 10 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4698285 | Баланкер | 1 |
| 06 | 4209049 | Палец | 1 |
| 07 | A764028 | Шплинт | 1 |
| 08 | J271245 | Болт с шайбой | 2 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J950012 | Гайка | 2 |
| 10 | 4698286 | Кронштейн | 1 |
| 11 | 4406882 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4406888 | Шариковый подшипник | 8 |
| 15 | 4406889 | Стопорное кольцо | 8 |
| 16 | 4698287 | Крышка | 1 |
| 17 | J271020 | Болт с шайбой | 3 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4214568 | Информационная табличка | 1 |
| 19 | 4214569 | Информационная табличка | 1 |
| 20 | 4698288 | Ответная планка | 1 |
| 21 | 4698289 | Ответная планка | 1 |
| 22 | J271230 | Болт с шайбой | 4 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4214571 | Пластина блокировка (левый) | 1 |
| 24 | 4698290 | Пластина блокировка (правый) | 1 |
| 25 | J271230 | Болт с шайбой | 6 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4238815 | Направляющая | 4 |
| 27 | 4209065 | Направляющая каната | 2 |
| 28 | 4406886 | Стопорное кольцо | 6 |
| 29 | 4698291 | Седло винта | 1 |
| 30 | J260612 | Болт с шайбой | 2 |
| 30A | J900612 | Болт | 1 |
| 30B | J222006 | Шайба | 1 |
| 31 | 4698292 | Шток | 2 |
| 32 | 4209055 | Рукоятка | 2 |
| 33 | M500807 | Гайка | 4 |
| 34 | 4698293 | Гайка | 2 |
| 35 | 4406887 | Пружина | 2 |
| 36 | 4238821 | Пружина | 2 |
| 37 | 4698294 | Болт | 2 |
| 38 | M500807 | Гайка | 4 |
| 39 | 4406890 | Цепь | 1 |
| 40 | 4698295 | Цепь | 1 |
| 41 | 4698296 | Цепь | 1 |
| 42 | 4414279 | Цепь | 1 |
| 43 | 4698297 | Кольцо | 1 |
| 44 | 4698298 | Кольцо | 1 |
| 46 | YA00001610 | Седло винта | 2 |
| 47 | YA00001611 | Резиновая прокладка | 2 |
| 48 | YA00001612 | Втулка | 4 |
| 49 | YA00001613 | Проставка | 8 |
| 50 | J260825 | Болт с шайбой | 4 |
| 50A | J900825 | Болт | 1 |
| 50B | A590108 | Плоская шайба | 1 |
| 51 | J260820 | Болт с шайбой | 4 |
| 51A | J900820 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
