Трубопроводы системы смазки (погрузчик)(1) — HITACHI EX1200-6

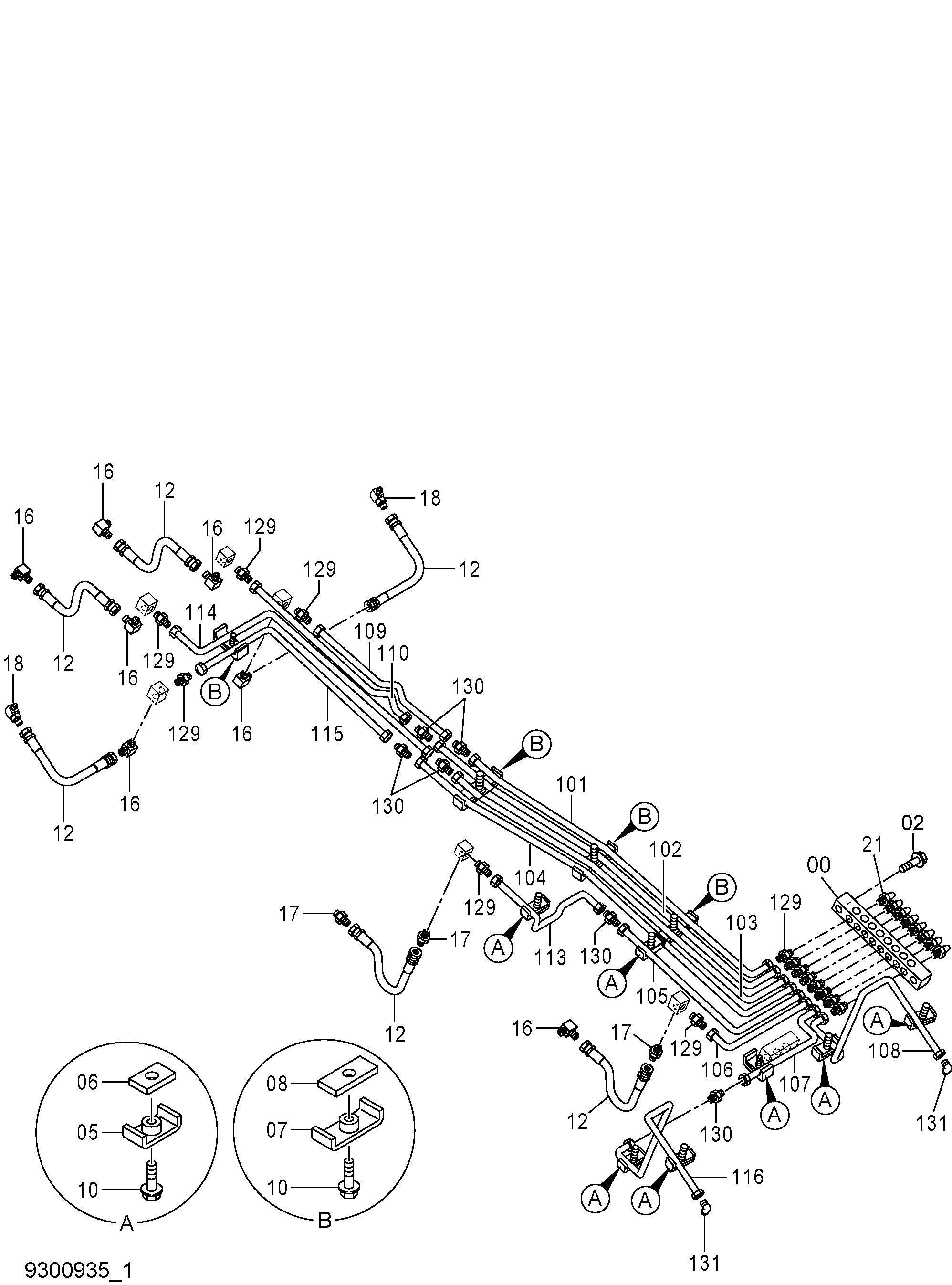

Заводская схема «Трубопроводы системы смазки (погрузчик)(1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4697807 | Блок | 1 |
| 02 | J271250 | Болт с шайбой | 2 |
| 02A | J901250 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | 9736422 | Хомут | 7 |
| 06 | 4269657 | Резиновая прокладка | 7 |
| 07 | 9736421 | Хомут | 4 |
| 08 | 4273721 | Резиновая прокладка | 4 |
| 10 | J271030 | Болт с шайбой | 11 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4022547 | Шланг | 6 |
| 16 | 94-1401 | Угловой штуцер | 7 |
| 17 | 94-1301 | Адаптер | 3 |
| 18 | 94-1501 | Угловой штуцер | 2 |
| 21 | J75482 | Пресс-маслёнка | 8 |
| 101 | 3115648 | Трубка | 1 |
| 102 | 3115649 | Трубка | 1 |
| 103 | 3115665 | Трубка | 1 |
| 104 | 3115666 | Трубка | 1 |
| 105 | 4697593 | Трубка | 1 |
| 106 | 4697594 | Трубка | 1 |
| 107 | 4698138 | Трубка | 1 |
| 108 | 3115646 | Трубка | 1 |
| 109 | 4697595 | Трубка | 1 |
| 110 | 4697596 | Трубка | 1 |
| 113 | 4610440 | Трубка | 1 |
| 114 | 4610441 | Трубка | 1 |
| 115 | 4610442 | Трубка | 1 |
| 116 | 3115647 | Трубка | 1 |
| 129 | 4360981 | Штуцер трубки | 14 |
| 130 | 4099282 | Адаптер | 6 |
| 131 | 4097666 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
