Кондиционер (1) — HITACHI EX1200-6

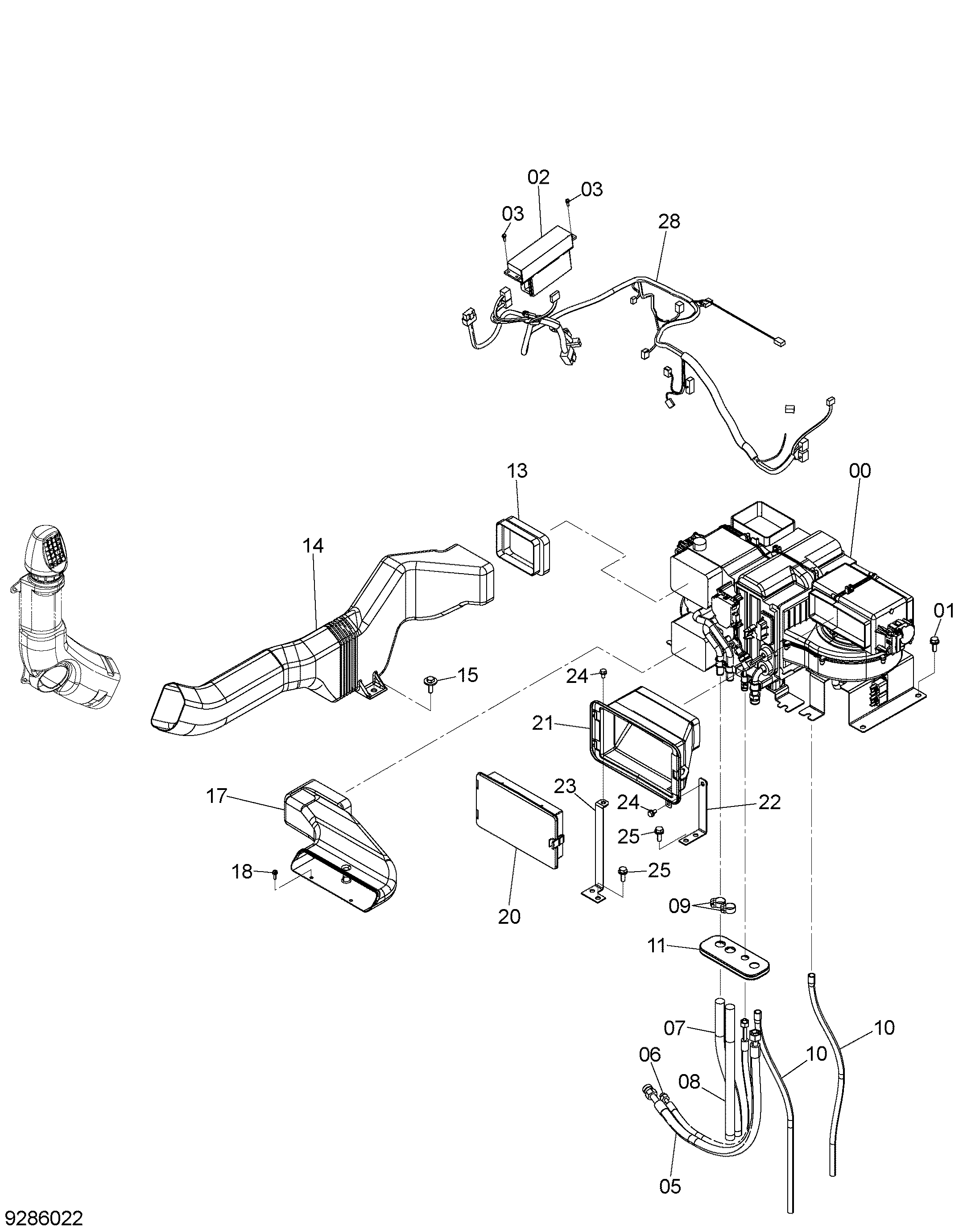

Заводская схема «Кондиционер (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436024 | Блок аиркон | 1 |
| 01 | J271030 | Болт с шайбой | 8 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4439093 | Контроллер | 1 |
| 03 | J460516 | Винт с шайбой | 4 |
| 05 | 4671764 | Шланг радиатора | 1 |
| 06 | 4671763 | Шланг радиатора | 1 |
| 07 | 4671762 | Водяной шланг | 1 |
| 08 | 4671761 | Водяной шланг | 1 |
| 09 | 4514699 | Хомут шланга | 2 |
| 10 | 4671760 | Шланг | 2 |
| 11 | 2044923 | Резиновая втулка | 1 |
| 13 | 4667819 | Воздуховод | 1 |
| 14 | 4636094 | Воздуховод | 1 |
| 15 | J281035 | Болт с шайбой | 1 |
| 15A | J901035 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 4636096 | Воздуховод | 1 |
| 18 | J460620 | Винт с шайбой | 2 |
| 20 | 4643580 | Фильтр | 1 |
| 21 | 4639945 | Воздуховод | 1 |
| 22 | 9764301 | Кронштейн | 1 |
| 23 | 8102261 | Кронштейн | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 1034465 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
