Пилотные гидролинии (8) — HITACHI EX1200-6

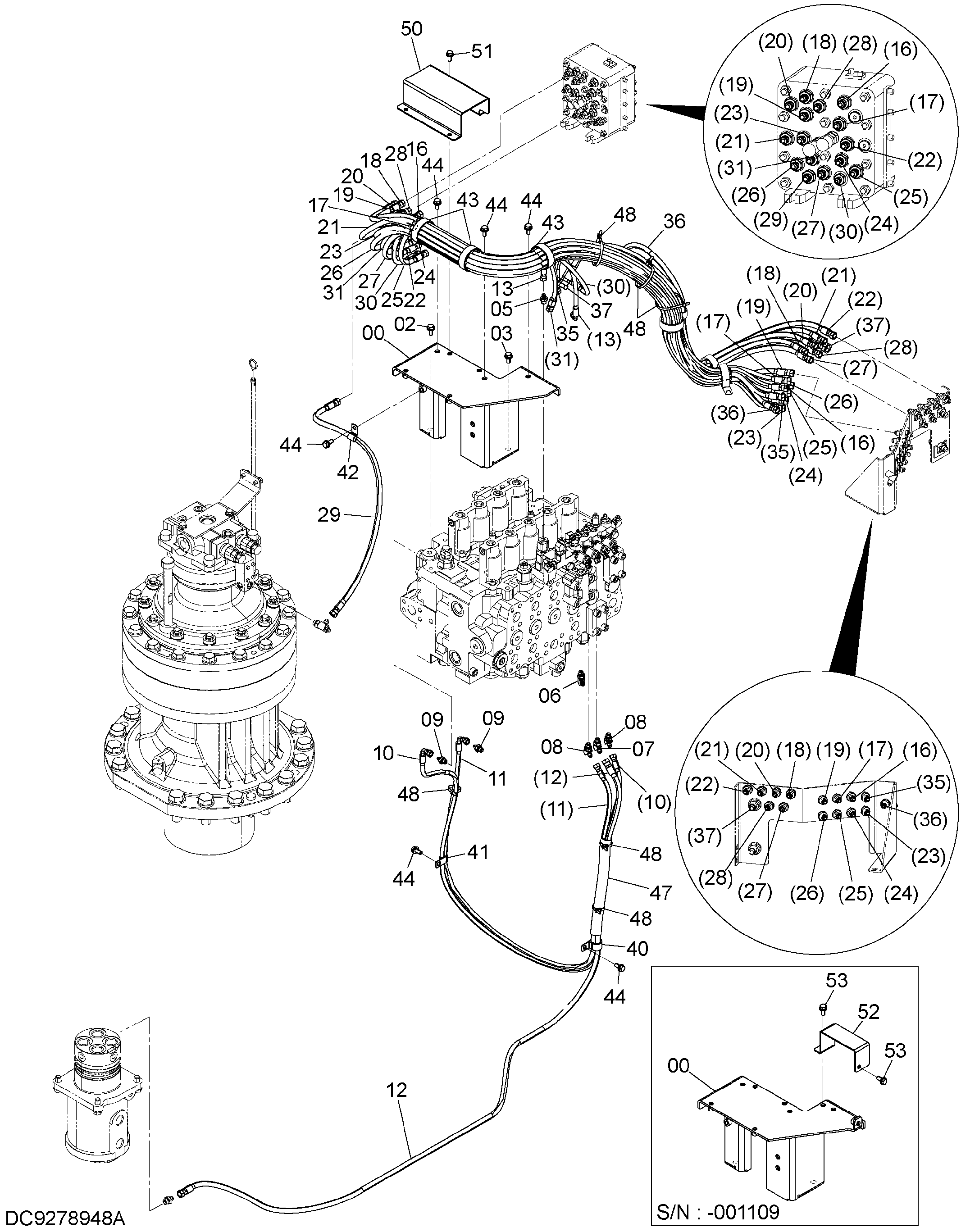

Заводская схема «Пилотные гидролинии (8)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054975 | Кронштейн | 1 |
| 00 | 7060214 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271230 | Болт с шайбой | 1 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | A852122 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852223 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852222 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4672084 | Шланг | 1 |
| 11 | 4672085 | Шланг | 1 |
| 12 | 9279178 | Шланг в сборе | 1 |
| 12A | 4672078 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 4 |
| 13 | 4620080 | Шланг | 1 |
| 16 | 4663308 | Шланг | 1 |
| 17 | 4373566 | Шланг | 1 |
| 18 | 4477065 | Шланг | 1 |
| 19 | 4346075 | Шланг | 1 |
| 20 | 4617335 | Шланг | 1 |
| 21 | 4324465 | Шланг | 1 |
| 22 | 4315843 | Шланг | 1 |
| 23 | 4277004 | Шланг | 1 |
| 24 | 4644147 | Шланг | 1 |
| 25 | 4477036 | Шланг | 1 |
| 26 | 4315867 | Шланг | 1 |
| 27 | 4477059 | Шланг | 1 |
| 28 | 4672083 | Шланг | 1 |
| 29 | 4679153 | Шланг | 1 |
| 30 | 4448751 | Шланг | 1 |
| 31 | 4672079 | Шланг | 1 |
| 35 | 4635258 | Шланг | 1 |
| 36 | 4644370 | Шланг | 1 |
| 37 | 4679154 | Шланг | 1 |
| 40 | 4192035 | Зажим | 1 |
| 41 | 4208479 | Зажим | 1 |
| 42 | 4190253 | Зажим | 1 |
| 43 | 4204136 | Зажим | 3 |
| 44 | J271025 | Болт с шайбой | 6 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 4326809 | Резиновая втулка | 1 |
| 48 | 4467676 | Ленточный зажим | 6 |
| 50 | 3113352 | Крышка | 1 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 4684488 | Крышка | 1 |
| 53 | J271025 | Болт с шайбой | 2 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
