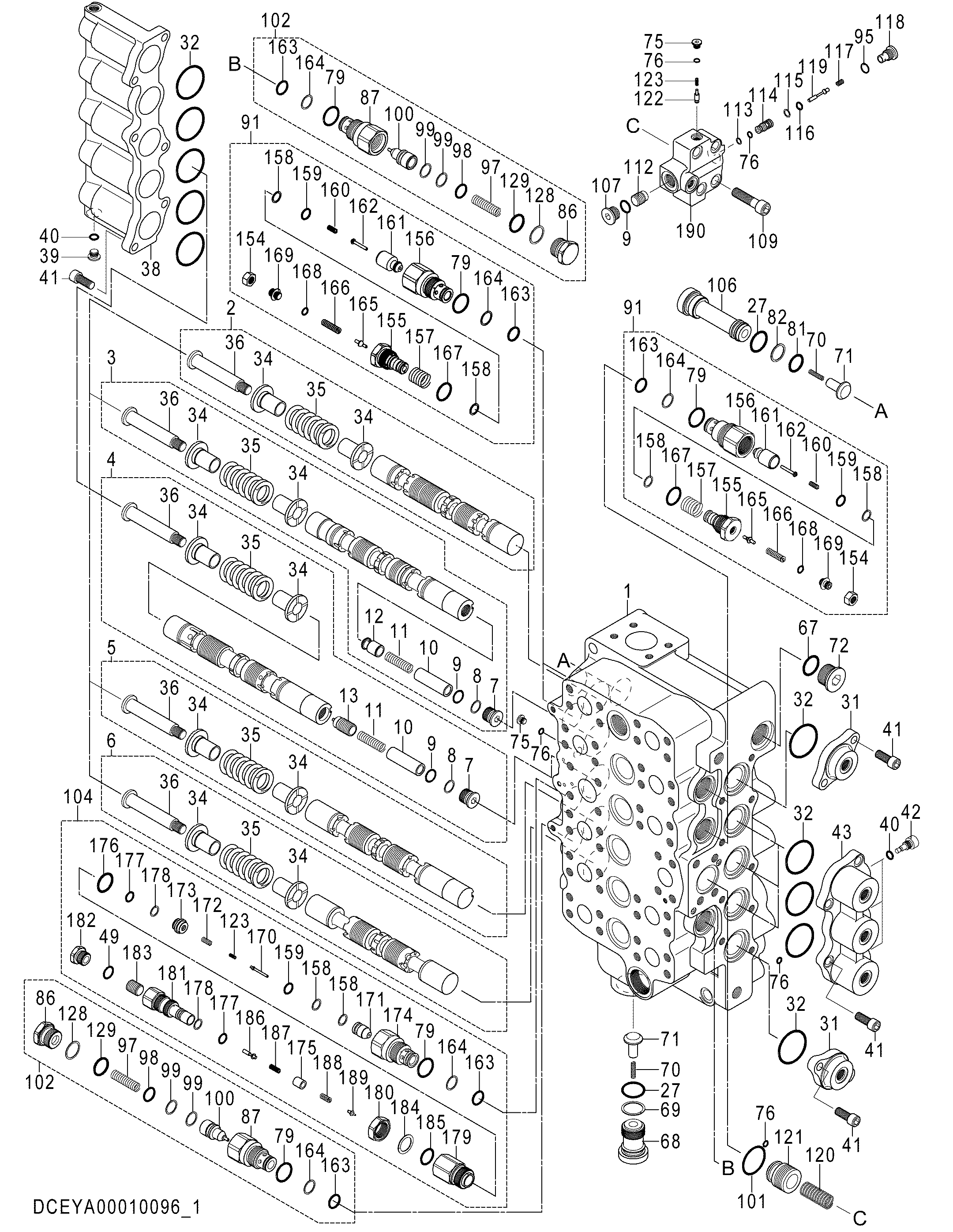

Гидрораспределитель (1/4) — HITACHI EX1200-6

Заводская схема «Гидрораспределитель (1/4)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	YA00010096	Гидрораспределитель (1/4)	1
2	1193801	・Плунжер	1
3	1193802	・Плунжер	1
4	XB00001461	・Плунжер	1
5	1193804	・Плунжер	1
6	0979205	・Плунжер	1
7	0979208	・Колпачок	2
8	0979207	・Кольцо бакк-уп	2
9	4506418	・Уплотнительное кольцо	3
10	0979206	・Проставка	2
11	0810706	・Пружина	2
12	0979210	・Обратный	1
13	0810707	・Обратный	1
27	4088425	・Уплотнительное кольцо	2
31	0622803	・Крышка	2
32	4486597	・Уплотнительное кольцо	10
34	1194205	・Направляющая	10
35	0622807	・Пружина	5
36	0622808	・Колпачок	5
38	0979217	・Крышка	1
39	0622810	・Колпачок	1
40	957366	・Уплотнительное кольцо	4
41	M341230	・Болт разъём	15
42	1194206	・Пробка	3
43	0979219	・Крышка	1
49	0818008	・Уплотнительное кольцо	1
67	0624703	・Уплотнительное кольцо	1
68	0622825	・Колпачок	1
69	0223104	・Кольцо бакк-уп	1
70	0622827	・Пружина	2
71	0622829	・Обратный	2
72	0624702	・Колпачок	1
75	0838001	・Колпачок	2
76	0838002	・Уплотнительное кольцо	5
79	0818007	・Уплотнительное кольцо	7
81	966689	・Уплотнительное кольцо	1
82	4113187	・Кольцо бакк-уп	1
86	0809740	・Колпачок	2
87	0809738	・Втулка	2
91	4469380	・Предохранительный клапан	4
95	4509180	・Уплотнительное кольцо	1
97	0809737	・Пружина	2
98	0809736	・Уплотнительное кольцо	2
99	0809735	・Кольцо бакк-уп	4
100	0809734	・Поппет	2
101	0979231	・Уплотнительное кольцо	1
102	0622843	・Клапан	2
104	4469383	・Предохранительный клапан	1
106	0979233	・Колпачок	1
107	0622822	・Колпачок	1
109	0979234	・Болт разъём	4
112	0979237	・Поршень	1
113	0979238	・Кольцо бакк-уп	1
114	0979239	・Втулка	1
115	0979240	・Кольцо бакк-уп	1
116	4506320	・Уплотнительное кольцо	1
117	0979241	・Пружина	1
118	0979242	・Колпачок	1
119	0979243	・Поппет	1
120	0622856	・Пружина	1
121	1221801	・Поппет	1
122	0979244	・Обратный	1
123	0810719	・Еспринг	2
128	0212312	・Кольцо бакк-уп	2
129	0809739	・Уплотнительное кольцо	2
154	0809721	・Гайка	4
155	0809722	・Сиденье	4
156	0809723	・Втулка	4
157	0809724	・Пружина	4
158	0809725	・Кольцо бакк-уп	10
159	0809726	・Уплотнительное кольцо	5
160	0809727	・Пружина	4
161	0809728	・Поппет	4
162	0809729	・Поршень	4
163	0818011	・Уплотнительное кольцо	7
164	4027959	・Кольцо бакк-уп	7
165	0809733	・Поппет	4
166	0809732	・Пружина	4
167	0809731	・Уплотнительное кольцо	4
168	0818012	・Уплотнительное кольцо	4
169	0809730	・Винт	4
170	0810722	・Поршень	1
171	0810721	・Поппет	1
172	0810720	・Пружина	1
173	0810718	・Сиденье	1
174	0810717	・Втулка	1
175	0810716	・Фиксатор	1
176	0810715	・Уплотнительное кольцо	1
177	0810714	・Уплотнительное кольцо	2
178	0810713	・Кольцо бакк-уп	2
179	0810712	・Втулка	1
180	0810711	・Гайка	1
181	0810710	・Втулка	1
182	0810709	・Колпачок	1
183	0810723	・Поршень	1
184	0810724	・Кольцо бакк-уп	1
185	0810725	・Уплотнительное кольцо	1
186	0810726	・Поппет	1
187	0810727	・Пружина	1
188	0810728	・Пружина	1
189	0810729	・Поппет	1
190	0981907	・Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
