Гидролинии рабочего оборудования (2)(STD. стрела) — HITACHI EX1200-6

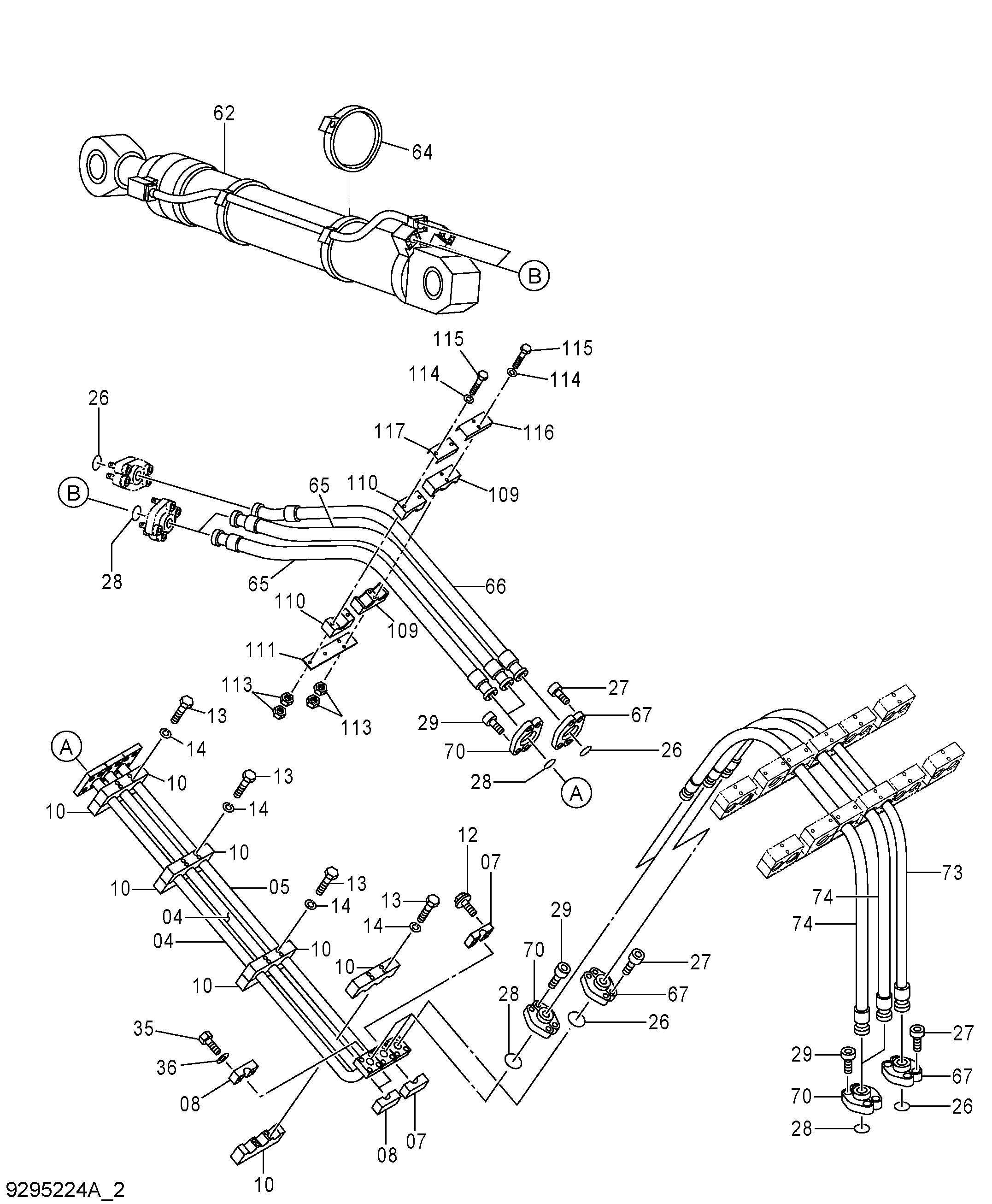

Заводская схема «Гидролинии рабочего оборудования (2)(STD. стрела)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8114303 | Трубка | 2 |
| 05 | 8114301 | Трубка | 1 |
| 07 | 4439523 | Хомут трубки | 2 |
| 08 | 4342723 | Хомут трубки | 4 |
| 10 | 4439522 | Хомут трубки | 8 |
| 12 | J271200 | Болт с шайбой | 2 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J901400 | Болт | 16 |
| 14 | A590914 | Пружинная шайба | 16 |
| 26 | 4508805 | Уплотнительное кольцо | 4 |
| 27 | M341445 | Болт с внутренним шестигранником | 12 |
| 28 | 4510169 | Уплотнительное кольцо | 8 |
| 29 | M341650 | Болт с внутренним шестигранником | 24 |
| 35 | J901200 | Болт | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 62 | 4669228 замена: 4682481 | Гидроцилиндр рукояти | 1 |
| 62 | 4682481 | Гидроцилиндр рукояти | 1 |
| 64 | 4696860 | Лента | 1 |
| 65 | 4690041 | Шланг | 2 |
| 66 | 4690040 | Шланг | 1 |
| 67 | 4089703 | Разъёмный фланец | 6 |
| 70 | 4075854 | Разъёмный фланец | 12 |
| 73 | 4439777 | Шланг | 1 |
| 74 | 4439778 | Шланг | 2 |
| 109 | 4603533 | Хомут | 2 |
| 110 | 4603531 | Хомут | 2 |
| 111 | 4629666 | Опора | 1 |
| 113 | J950012 | Гайка | 8 |
| 114 | A590112 | Плоская шайба | 4 |
| 115 | J901211 | Болт | 4 |
| 116 | 4673959 | Хомут | 1 |
| 117 | 4673962 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
