Гидролинии рабочего оборудования (рукоять)(1) — HITACHI EX1200-6

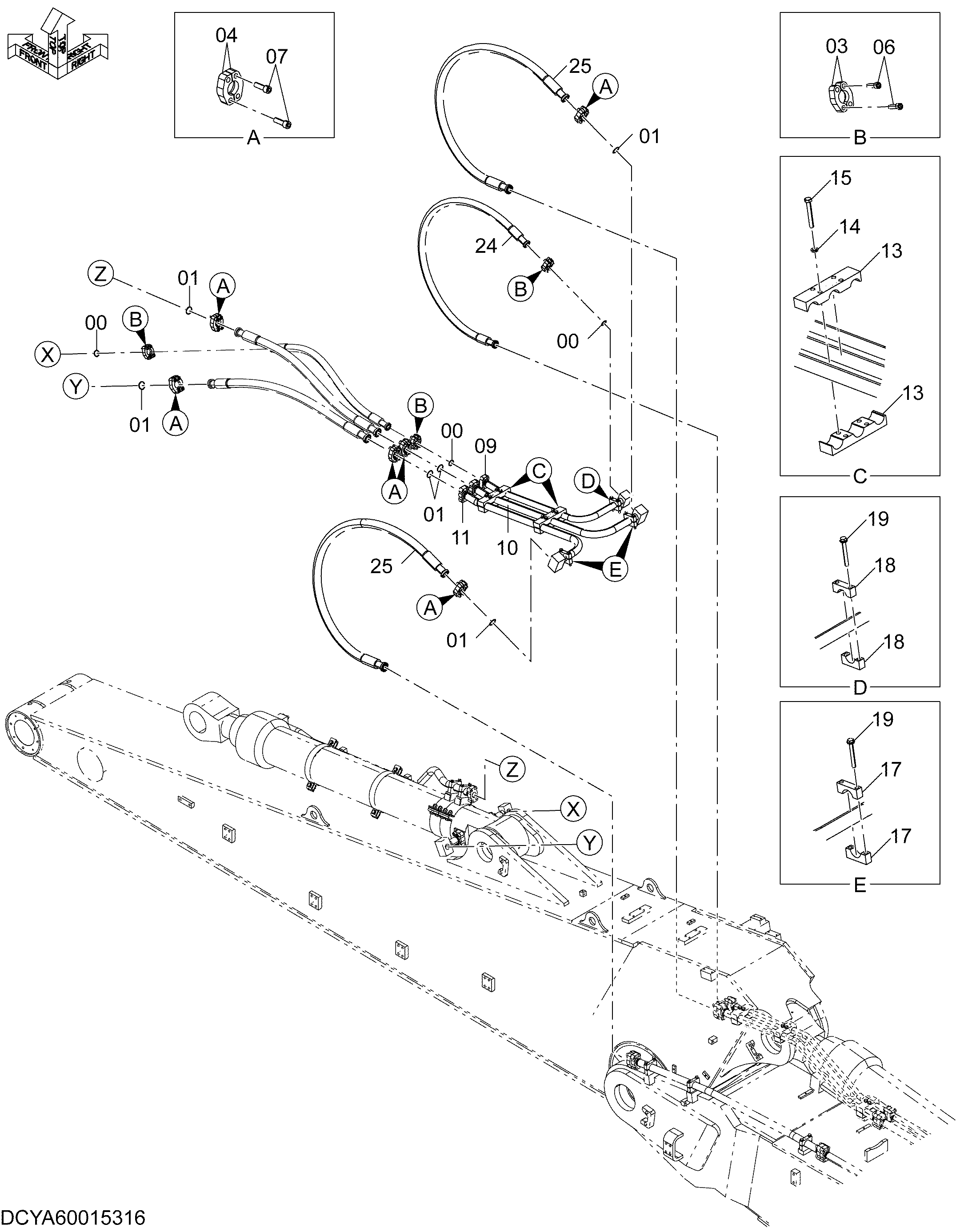

Заводская схема «Гидролинии рабочего оборудования (рукоять)(1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4508805 | Уплотнительное кольцо | 3 |
| 01 | 4510169 | Уплотнительное кольцо | 6 |
| 03 | 4089703 | Разъёмный фланец | 6 |
| 04 | 4075854 | Разъёмный фланец | 12 |
| 06 | 4146848 | Болт с внутренним шестигранником | 12 |
| 07 | 4146847 | Болт с внутренним шестигранником | 24 |
| 09 | YA40013489 | Трубка | 1 |
| 10 | YA40013521 | Трубка | 1 |
| 11 | YA40013555 | Трубка | 1 |
| 13 | 4439522 | Хомут трубки | 4 |
| 14 | A590914 | Пружинная шайба | 8 |
| 15 | J901400 | Болт | 8 |
| 17 | 4342723 | Хомут трубки | 4 |
| 18 | 4439523 | Хомут трубки | 2 |
| 19 | J271200 | Болт с шайбой | 6 |
| 19A | J901200 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 24 | 4659583 | Шланг | 1 |
| 25 | YA00021261 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
