Вентилятор привод трубопроводы — HITACHI EX1200-6

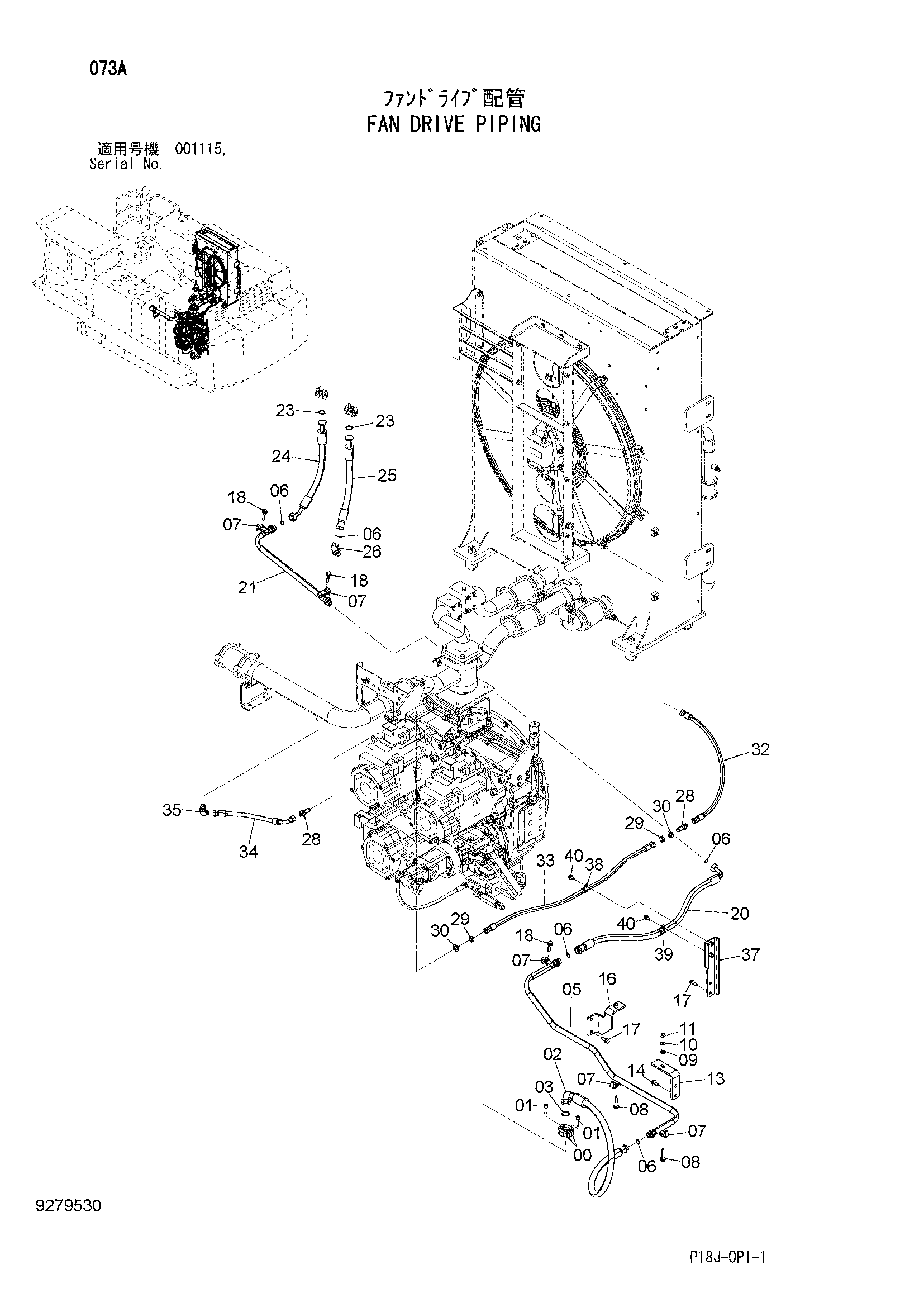

Заводская схема «Вентилятор привод трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 2 |
| 01 | M341240 | Болт с внутренним шестигранником | 4 |
| 02 | 4673494 | Шланг | 1 |
| 03 | 966993 | Уплотнительное кольцо | 1 |
| 05 | 8110231 | Трубка | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 5 |
| 07 | 4053595 | Хомут трубки | 5 |
| 08 | J271265 | Болт с шайбой | 2 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4086891 | Шайба | 1 |
| 10 | A590912 | Пружинная шайба | 1 |
| 11 | J950012 | Гайка | 1 |
| 13 | 4672750 | Кронштейн | 1 |
| 14 | J271230 | Болт с шайбой | 2 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 8110160 | Кронштейн | 1 |
| 17 | J271235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271255 | Болт с шайбой | 3 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4673495 | Шланг | 1 |
| 21 | 9768219 | Трубка | 1 |
| 23 | 971489 | Уплотнительное кольцо | 2 |
| 24 | 4673497 | Шланг | 1 |
| 25 | 4673496 | Шланг | 1 |
| 26 | A853266 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4315207 | Адаптер | 2 |
| 29 | 4465189 | Гайка | 2 |
| 30 | A590120 | Плоская шайба | 2 |
| 32 | 4610083 | Шланг | 1 |
| 33 | 4304469 | Шланг | 1 |
| 34 | 4313420 | Шланг | 1 |
| 35 | A852344 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 9768234 | Кронштейн | 1 |
| 38 | 4190274 | Зажим | 1 |
| 39 | 4192035 | Зажим | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
