Утиритй крышка — HITACHI EX1200-6

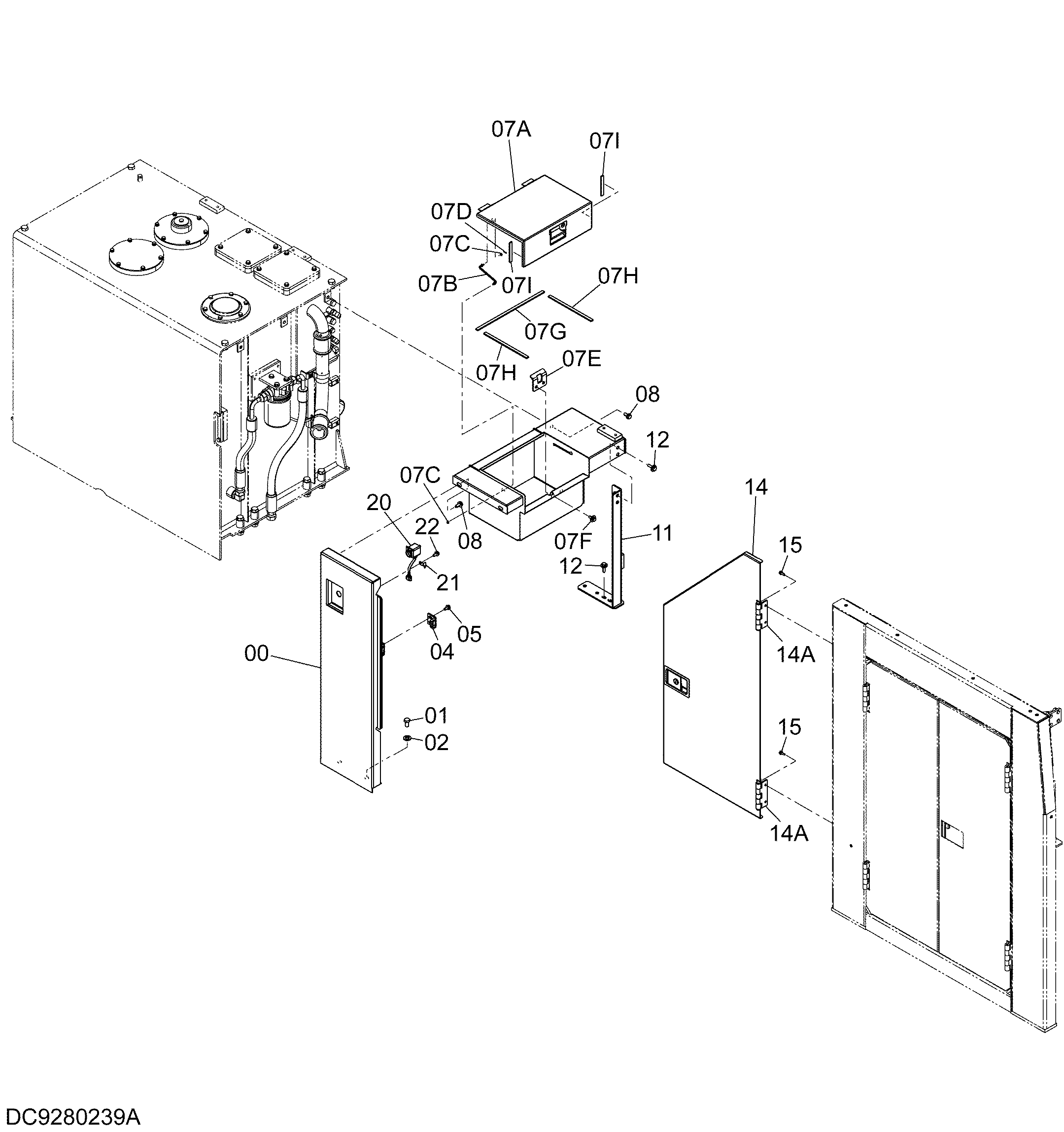

Заводская схема «Утиритй крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4708743 | Крышка | 1 |
| 01 | J921630 | Болт | 2 |
| 02 | 4087197 | Шайба | 2 |
| 04 | 8080969 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | YA00009943 | Ящик для инструментов | 1 |
| 07A | YA40006547 | Ящик для инструментов | 1 |
| 07B | 4379989 | Гидроцилиндр. блокировка | 1 |
| 07C | 9754949 | Стойка | 1 |
| 07D | A590106 | Плоская шайба | 1 |
| 07E | 4022696 | Стопорный палец | 1 |
| 07F | 9745798 | Защёлка | 1 |
| 07G | J281030 | Болт с шайбой | 2 |
| 07GA | J901030 | Болт | 1 |
| 07GB | 4486055 | Шайба | 1 |
| 07H | 4486320 | Резиновая прокладка | 1 |
| 07I | 4486319 | Резиновая прокладка | 2 |
| 07J | 4486318 | Резиновая прокладка | 2 |
| 08 | J271230 | Болт с шайбой | 5 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 8110117 | Кронштейн | 1 |
| 12 | J281240 | Болт с шайбой | 4 |
| 12A | J901240 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 14 | 4708744 | Дверь | 1 |
| 14A | 4674529 | Петля | 2 |
| 15 | J260825 | Болт с шайбой | 4 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 20 | 4687564 | Выключатель | 1 |
| 21 | 4257159 | Кронштейн | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
