Кабина (2) — HITACHI EX1200-6

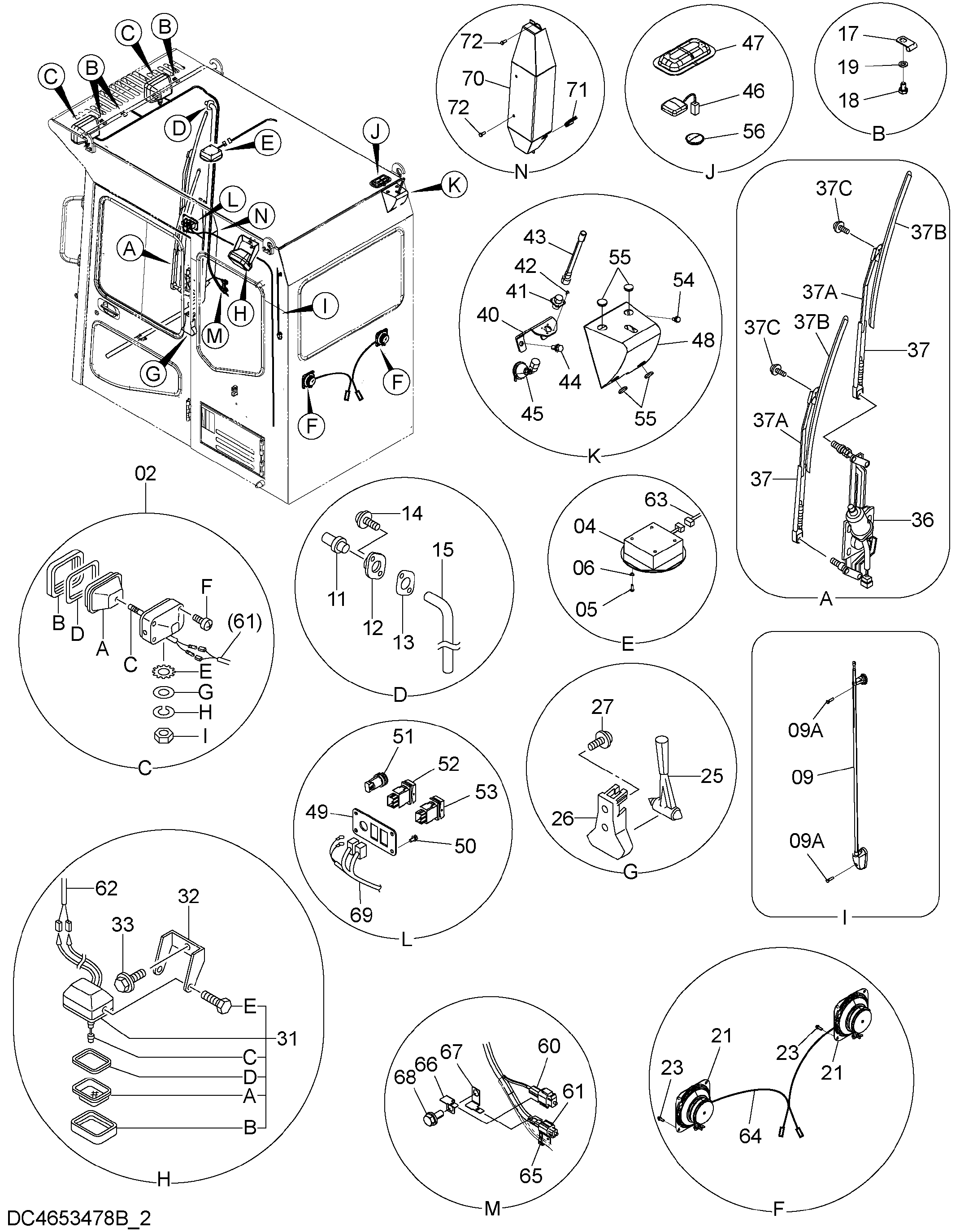

Заводская схема «Кабина (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4336570 | Фара | 2 |
| 02A | 4326801 | Ленс блок | 1 |
| 02B | 4326802 | Рама | 1 |
| 02C | 4285648 | Лампа | 1 |
| 02D | 4326803 | Прокладка | 1 |
| 02E | 4307026 | Шайба | 1 |
| 02F | 4307027 | Винт | 4 |
| 02G | A590114 | Плоская шайба | 1 |
| 02H | A590914 | Пружинная шайба | 1 |
| 02I | J952014 | Гайка | 1 |
| 04 | 4639557 | Плафон кабины | 1 |
| 05 | M430513 | Винт | 2 |
| 06 | A590105 | Плоская шайба | 2 |
| 09 | 4123177 | Антенна | 1 |
| 09A | 4210412 | Винт | 1 |
| 09B | 4210413 | Винт | 1 |
| 11 | 4367485 | Форсунка | 1 |
| 12 | 4367486 | Адаптер | 1 |
| 13 | 4369544 | Манжета | 1 |
| 14 | 4372608 | Винт с шайбой | 2 |
| 15 | 4200937 | Виниловый шланг | 1 |
| 17 | 4190261 | Зажим | 4 |
| 18 | J901016 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 21 | 4361302 | Динамик | 2 |
| 23 | 4372608 | Винт с шайбой | 8 |
| 25 | 4362700 | Молоток | 1 |
| 26 | 2038764 | Кронштейн | 1 |
| 27 | J450510 | Винт с шайбой | 2 |
| 31 | 4274478 | Фара | 1 |
| 31A | 4285646 | Рассеиватель | 1 |
| 31B | 4285647 | Обод | 1 |
| 31C | 4285648 | Лампа | 1 |
| 31D | 4288342 | Прокладка | 1 |
| 31E | J900616 | Болт | 2 |
| 32 | 9755141 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 1 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 4440627 | Мотор стеклоочистителя | 1 |
| 37 | 4455470 | Стеклоочиститель | 2 |
| 37A | 4440631 | Рычаг стеклоочистителя | 1 |
| 37B | 4440630 | Щётка стеклоочистителя | 1 |
| 37C | 4455889 | Винт с шайбой | 2 |
| 40 | 4662376 | Кронштейн | 1 |
| 41 | 4662373 | Разъём | 1 |
| 42 | 4662377 | Винт с шайбой | 4 |
| 43 | 4662372 | Антенна | 1 |
| 44 | 4464320 | Болт с шайбой | 2 |
| 45 | 4662374 | Трос | 1 |
| 46 | 4640535 | Антенна | 1 |
| 47 | 4662370 | Крышка | 1 |
| 48 | 4698326 | Крышка | 1 |
| 49 | 4698321 | Панель выключатель | 1 |
| 50 | 4662252 | Винт с шайбой | 4 |
| 51 | 4672486 | Фонарь пилотный | 1 |
| 52 | 4671385 | Выключатель | 1 |
| 53 | 4671386 | Выключатель | 1 |
| 54 | 4662252 | Винт с шайбой | 4 |
| 55 | 4341447 | Резиновая втулка | 4 |
| 56 | 4662744 | Резиновая втулка | 1 |
| 60 | 4671876 | Жгут проводов | 1 |
| 61 | 4672888 | Жгут проводов | 1 |
| 62 | 4672877 | Жгут проводов | 1 |
| 63 | 4671868 | Жгут проводов | 1 |
| 64 | 4369547 | Жгут проводов | 2 |
| 65 | 4662758 | Зажим | 2 |
| 66 | 4336875 | Кронштейн | 1 |
| 67 | 4257159 | Кронштейн | 1 |
| 68 | J271020 | Болт с шайбой | 1 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | 3110481 | Жгут проводов | 1 |
| 70 | YA00015351 | Крышка гидромотор | 1 |
| 71 | YA00015352 | Трим | 1 |
| 72 | 4372225 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
