Гидроцилиндр ковша — HITACHI EX1200-6

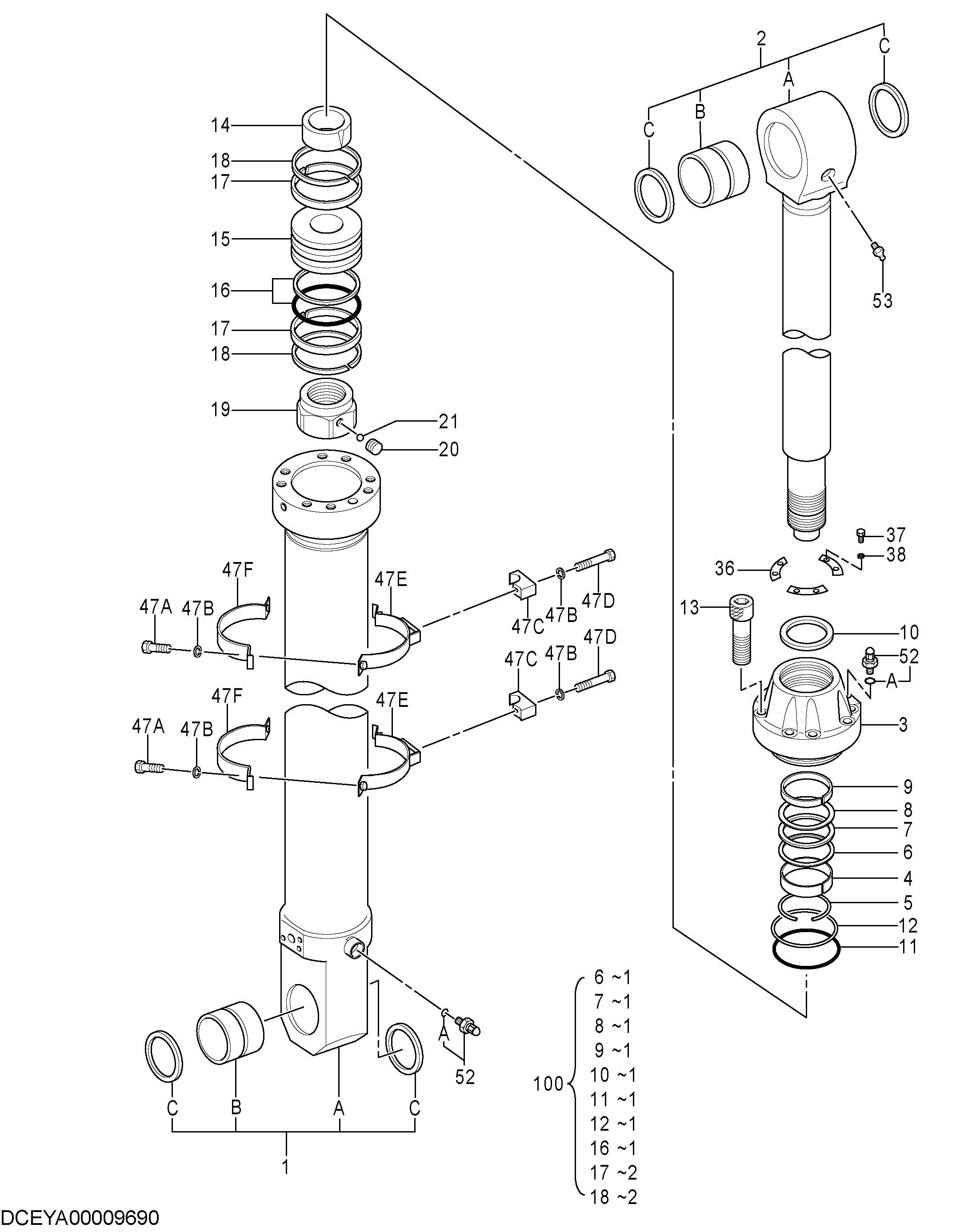

Заводская схема «Гидроцилиндр ковша» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00009690 | Гидроцилиндр ковша | 1 | |
| 1 | 4465636 | Труба гидроцилиндра | 1 |
| 1A | 0809301 | Труба гидроцилиндра | 1 |
| 1B | 0809302 | Втулка пальца | 1 |
| 1C | 0809303 | Грязесъёмное кольцо | 2 |
| 2 | 4465637 | Шток поршня | 1 |
| 2A | 0872601 | Шток поршня | 1 |
| 2B | 0809305 | Втулка пальца | 1 |
| 2C | 0781703 | Грязесъёмное кольцо | 2 |
| 3 | 0872602 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 0952504 | Кольцо | 1 |
| 7 | 0978305 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0400408 | Кольцо | 1 |
| 10 | 0978306 | Грязесъёмное кольцо | 1 |
| 11 | A811220 | Уплотнительное кольцо | 1 |
| 12 | 0717905 | Опорное кольцо | 1 |
| 13 | 0257605 | Болт с внутренним шестигранником | 8 |
| 14 | 0756903 | Амортизирующий подшипник | 1 |
| 15 | XB00001925 | Поршень | 1 |
| 16 | 0400210 | Кольцо уплотнение в сборе | 1 |
| 17 | 0781706 | Кольцо | 2 |
| 18 | 0400212 | Кольцо | 2 |
| 19 | 0781707 | Гайка | 1 |
| 20 | 0400215 | Установочный винт | 1 |
| 21 | 0400216 | Стальной шарик | 1 |
| 36 | 0872603 | Пластина | 3 |
| 37 | 0360703 | Болт | 6 |
| 38 | 0360704 | Пружинная шайба | 6 |
| 47 | 4704583 | Лента | 2 |
| 47A | 0379919 | Болт | 2 |
| 47B | A590914 | Пружинная шайба | 3 |
| 47C | 0978313 | Хомут трубки | 1 |
| 47D | 0379918 | Болт | 1 |
| 47E | 0400419 | Лента | 1 |
| 47F | 0400420 | Лента | 1 |
| 52 | 0643016 | Бреедер воздушный | 2 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4660653 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
