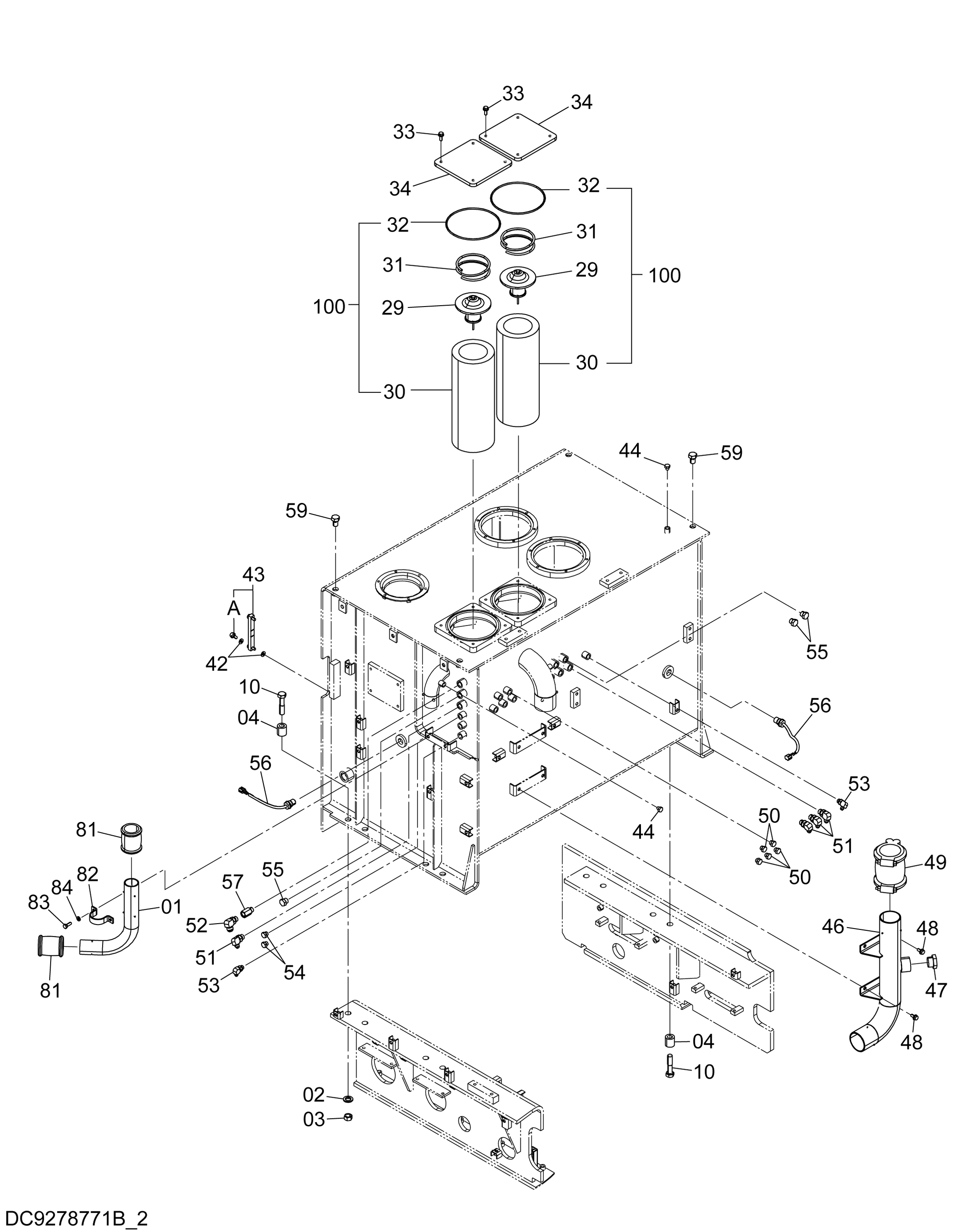

Гидробак (2) — HITACHI EX1200-6

Заводская схема «Гидробак (2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3110617	Трубка	1
02	4018545	Шайба	4
03	J951020	Гайка	4
04	4257192	Проставка	8
10	J932090	Болт	8
29	4271000	Клапан	2
30	4630331	Фильтрующий элемент	2
31	4271001	Пружина	2
32	A810220	Уплотнительное кольцо	2
33	J271030	Болт с шайбой	8
33A	J901030	Болт	1
33B	J222010	Шайба	1
34	4344881	Крышка	2
42	449558	Уплотнительная шайба	4
43	8053499	Указатель уровня	1
43A	4100967	Болт	2
44	4093624	Пробка	2
44A	957366	Уплотнительное кольцо	1
46	8109582	Трубка	1
47	4154693	Пробка	1
47A	970860	Уплотнительное кольцо	1
48	J271025	Болт с шайбой	4
48A	J901025	Болт	1
48B	J222010	Шайба	1
49	4071214	Муфта	1
50	4092534	Пробка	5
50A	4509180	Уплотнительное кольцо	1
51	A852344	Угловой штуцер	4
51A	4506418	Уплотнительное кольцо	1
52	4190246	Угловой штуцер	1
52A	4506418	Уплотнительное кольцо	1
53	A852333	Угловой штуцер	2
53A	4509180	Уплотнительное кольцо	1
54	4092534	Пробка	2
54A	4509180	Уплотнительное кольцо	1
55	4174541	Пробка	3
55A	4506418	Уплотнительное кольцо	1
56	4259787	Выключатель уровень	2
57	4406267	Переходник	1
57A	4506418	Уплотнительное кольцо	1
59	J912030	Болт	4
81	4067833	Муфта	2
81A	4196261	Уплотнение кольцо	2
82	4053865	Хомут трубки	1
83	J901030	Болт	2
84	A590910	Пружинная шайба	2
100	4654745	Фильтрующий элемент	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
