Пилотные гидролинии (7-2) — HITACHI EX1200-6

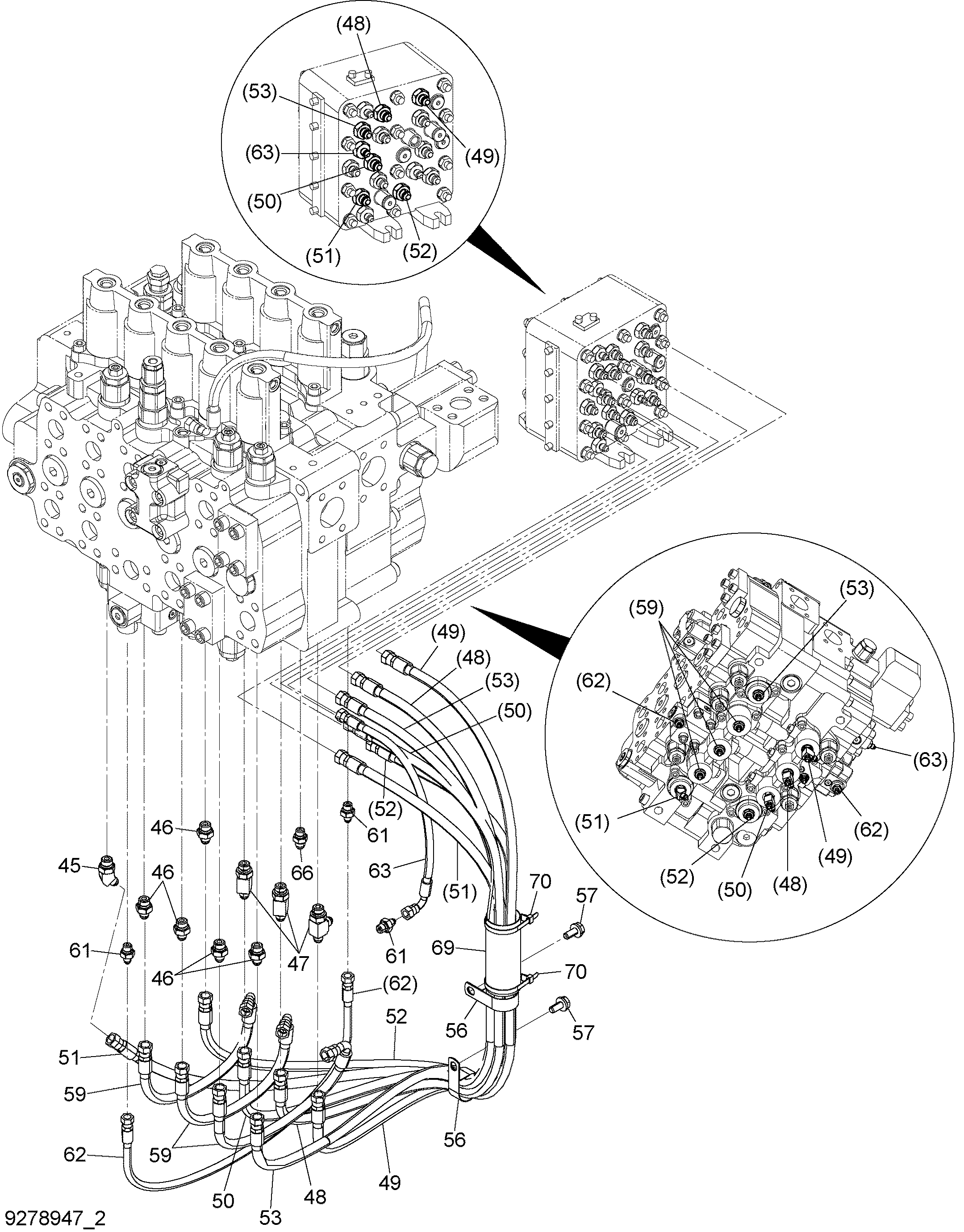

Заводская схема «Пилотные гидролинии (7-2)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 45 | A852233 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852133 | Адаптер | 5 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A852433 | Тройник | 3 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4450911 | Шланг | 1 |
| 49 | 4603792 | Шланг | 1 |
| 50 | 4678996 | Шланг | 1 |
| 51 | 4671793 | Шланг | 1 |
| 52 | 4671794 | Шланг | 1 |
| 53 | 4375516 | Шланг | 1 |
| 56 | 4193848 | Зажим | 2 |
| 57 | J271025 | Болт с шайбой | 2 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 59 | 4442429 | Шланг | 3 |
| 61 | A852122 | Адаптер | 3 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4437292 | Шланг | 1 |
| 63 | 4634377 | Шланг | 1 |
| 66 | A852123 | Адаптер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 69 | 4258351 | Резиновая втулка | 1 |
| 70 | 4467676 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
