Гидролинии рабочего оборудования (3) (стд.боом) — HITACHI EX1200-6

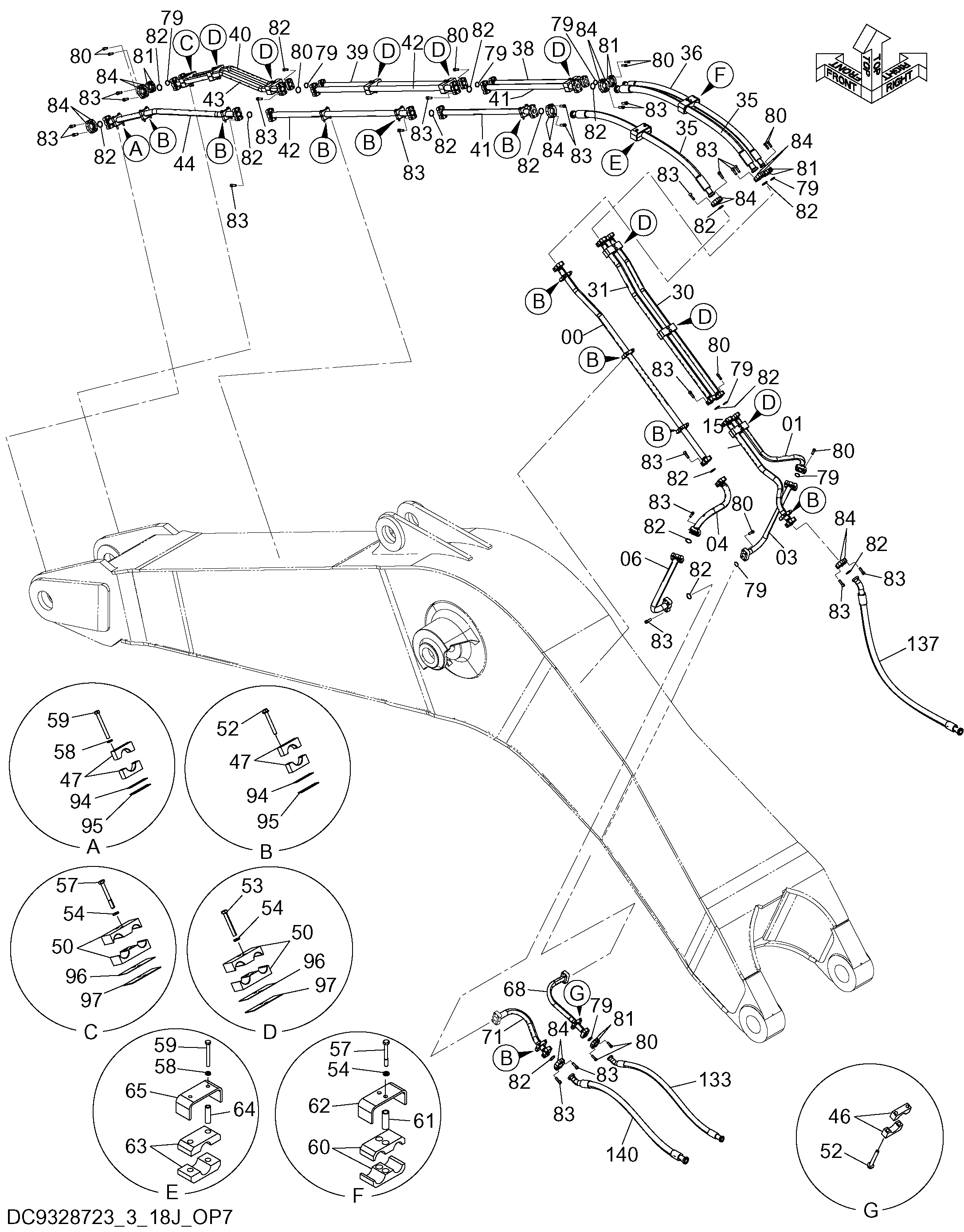

Заводская схема «Гидролинии рабочего оборудования (3) (стд.боом)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YA40006728	Трубка	1
01	YA40006729	Трубка	1
03	YA40003070	Трубка	1
04	YA40006732	Трубка	1
06	YA40006731	Трубка	1
15	YA40000461	Трубка	1
30	YA40006727	Трубка	1
31	YA40001069	Трубка	1
35	4670180	Шланг	2
36	4670179	Шланг	1
38	8121381	Трубка	1
39	8048396	Трубка	1
40	8114311	Трубка	1
41	8121382	Трубка	2
42	8048401	Трубка	2
43	8114325	Трубка	1
44	8114318	Трубка	1
46	4439523	Хомут трубки	2
47	4712771	Хомут трубки	22
50	4712766	Хомут трубки	18
52	J271200	Болт с шайбой	22
52A	J901200	Болт	1
52B	J222012	Шайба	1
53	J901400	Болт	16
54	A590914	Пружинная шайба	20
57	J901402	Болт	4
58	A590912	Пружинная шайба	4
59	J901202	Болт	4
60	4712776	Хомут шланга	2
61	4642008	Проставка	2
62	4642009	Хомут трубки	1
63	4712779	Хомут шланга	2
64	4712762	Проставка	2
65	4712782	Хомут	1
68	YA40006734	Трубка	1
71	YA40006735	Трубка	1
79	4508805	Уплотнительное кольцо	9
80	4146848	Болт с внутренним шестигранником	36
81	4089703	Разъёмный фланец	8
82	4510169	Уплотнительное кольцо	16
83	4146847	Болт с внутренним шестигранником	64
84	4075854	Разъёмный фланец	16
94	4712810	Регулировочная шайба	6
95	4712814	Регулировочная шайба	6
96	4712815	Регулировочная шайба	6
97	4712816	Регулировочная шайба	6
133	YA00010577	Шланг	1
137	YA00010578	Шланг	1
140	YA00010580	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
