Дверь — HITACHI EX1200-6

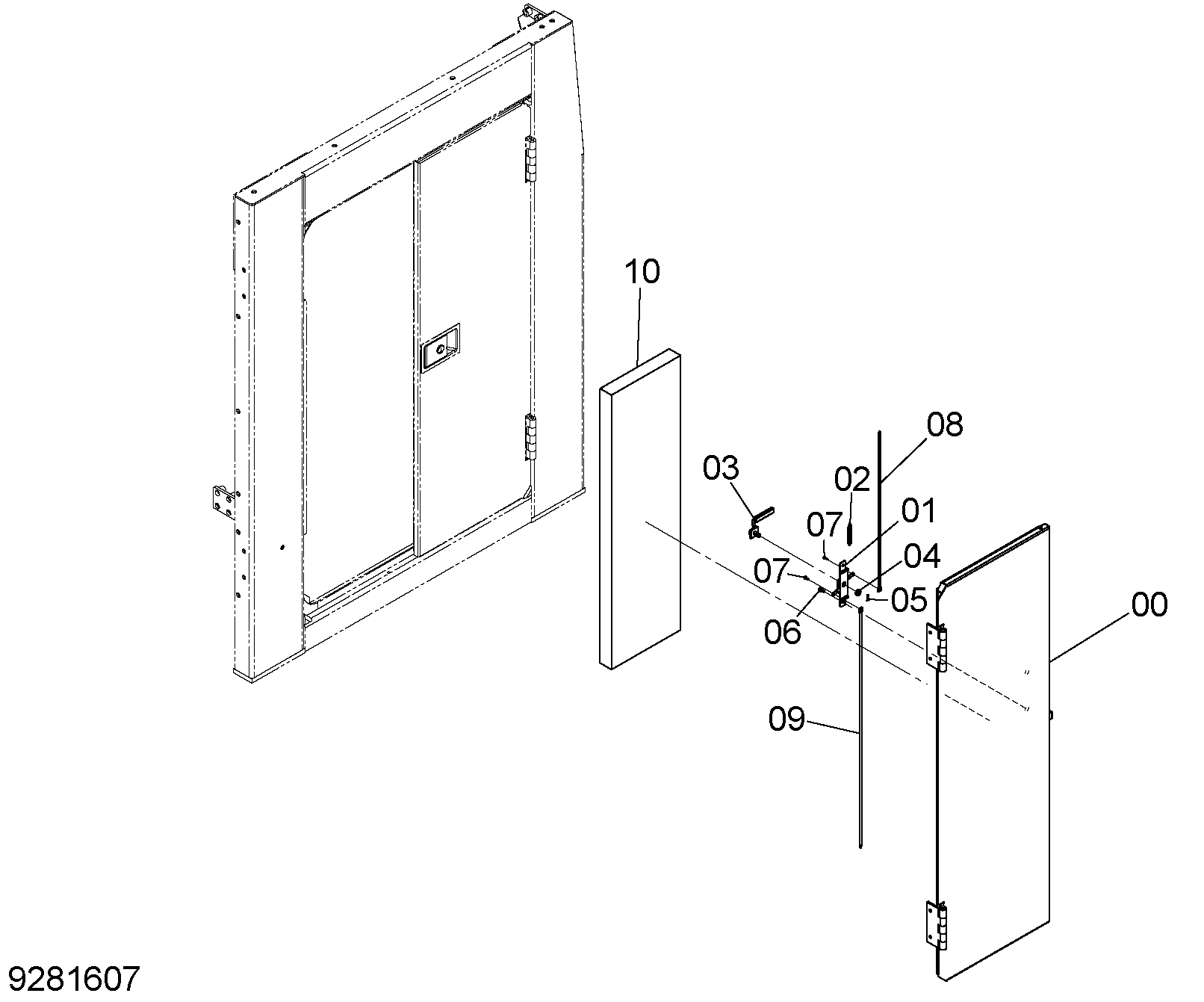

Заводская схема «Дверь» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9281607 | Дверь (3) | 1 | |
| 00 | 6025788 | Дверь | 1 |
| 01 | 8063614 | Замок | 1 |
| 02 | 4355960 | Пружина растяжения | 1 |
| 03 | 9745160 | Рычаг | 1 |
| 03A | 4364651 | Резиновая прокладка | 1 |
| 04 | 4355961 | Шайба | 1 |
| 05 | A763020 | Шплинт | 1 |
| 06 | J260616 | Болт с шайбой | 2 |
| 06A | J900616 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | 4366950 | Заклёпка | 2 |
| 08 | 4355962 | Палец | 1 |
| 09 | 4674618 | Палец | 1 |
| 10 | 4674616 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
