Погрузчик педаль детали — HITACHI EX1200-6

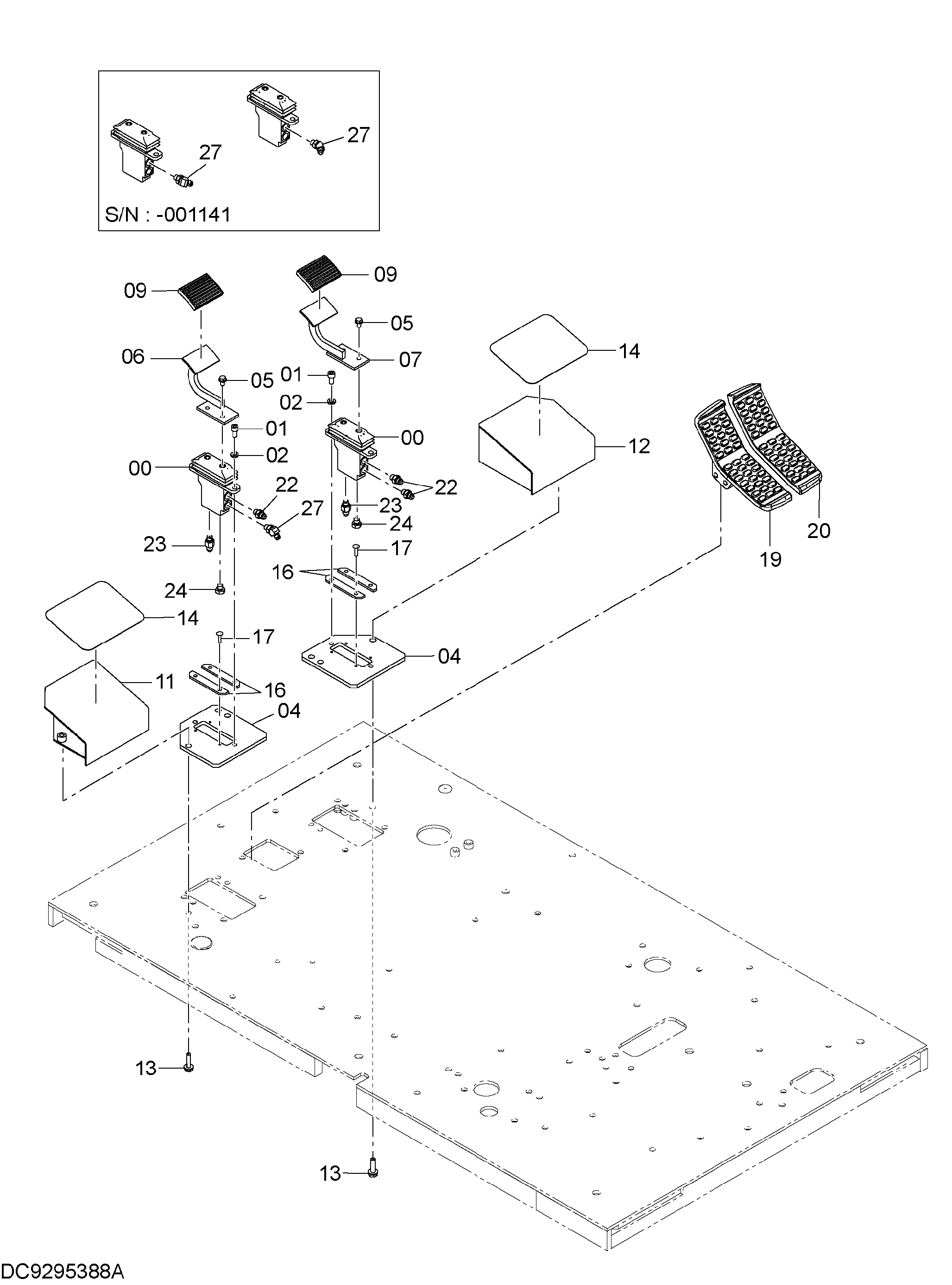

Заводская схема «Погрузчик педаль детали» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9216905 | Пилотный клапан | 2 |
| 01 | J781020 | Болт с внутренним шестигранником | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 04 | 4483684 | Пластина | 2 |
| 05 | J260816 | Болт с шайбой | 4 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 8092042 | Педаль (левый) | 1 |
| 07 | 8092043 | Педаль (правый) | 1 |
| 09 | 972898 | Крышка | 2 |
| 11 | 8090050 | Крышка | 1 |
| 12 | 8090051 | Крышка | 1 |
| 13 | J271040 | Болт с шайбой | 6 |
| 13A | J901040 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4121128 | Лента | 2 |
| 16 | 4483685 | Резиновая прокладка | 4 |
| 17 | 4483686 | Зажим | 8 |
| 19 | 3107562 | Педаль (левый) | 1 |
| 20 | 3106855 | Педаль (правый) | 1 |
| 22 | A852123 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852123 | Адаптер | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4261226 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A885002 | Пробка | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A852223 | Угловой штуцер | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852223 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
