Автоматическая смазка система (погрузчик передний) — HITACHI EX1200-6

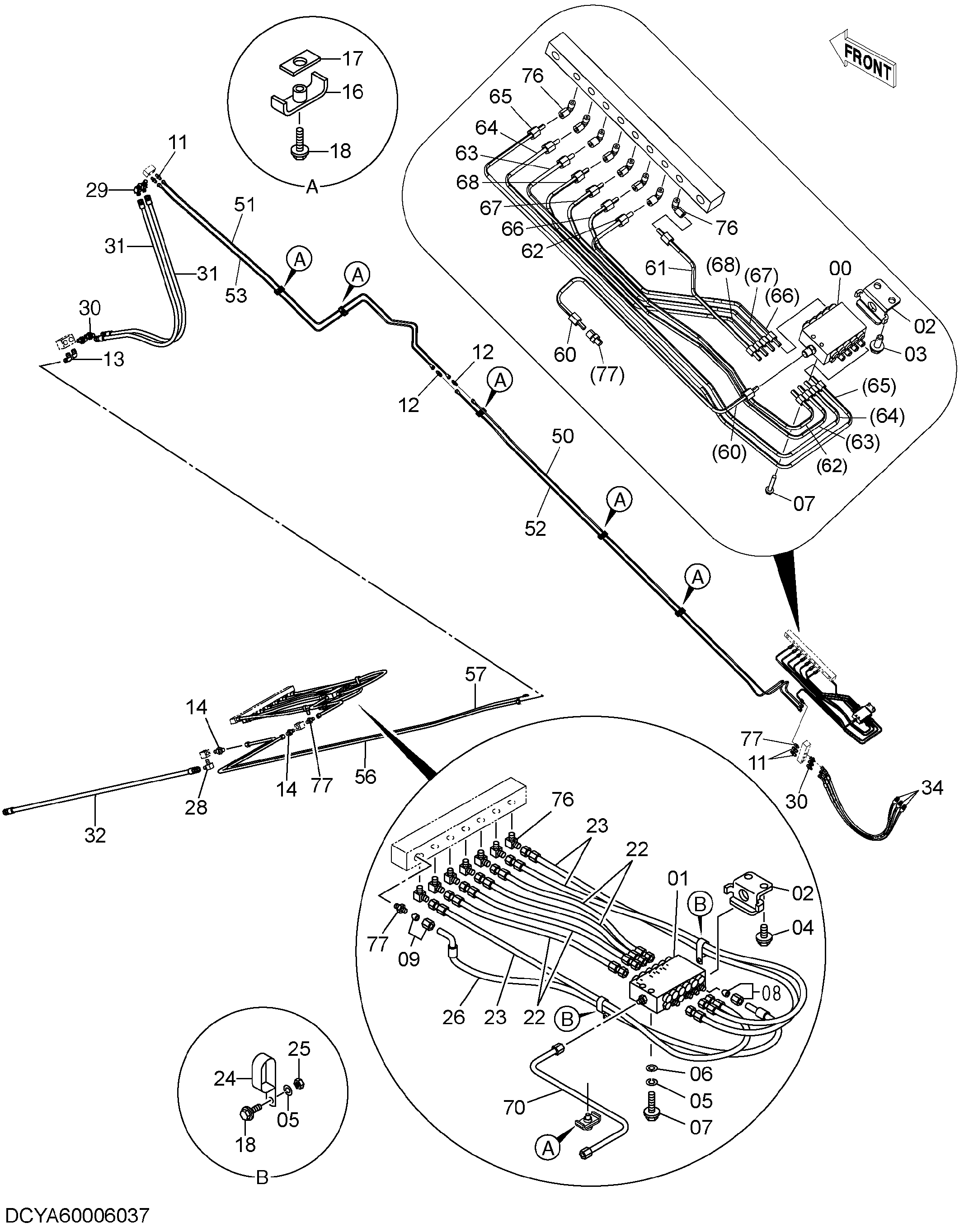

Заводская схема «Автоматическая смазка система (погрузчик передний)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455060 | Клапан | 1 |
| 01 | 4455070 | Клапан | 1 |
| 02 | 4361320 | Хомут | 2 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J901020 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | A590110 | Плоская шайба | 2 |
| 07 | J260640 | Болт с шайбой | 4 |
| 07A | J900640 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | 4364387 | Штуцер трубки | 1 |
| 09 | 4404159 | Штуцер трубки | 1 |
| 11 | 4360981 | Штуцер трубки | 4 |
| 12 | 4099282 | Адаптер | 2 |
| 13 | 4130175 | Штуцер трубки | 2 |
| 14 | 4130169 | Штуцер трубки | 2 |
| 16 | 9736422 | Хомут | 6 |
| 17 | 4269657 | Резиновая прокладка | 6 |
| 18 | J271030 | Болт с шайбой | 8 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 22 | 4692402 | Шланг | 4 |
| 23 | 4692403 | Шланг | 3 |
| 24 | 4192018 | Зажим | 2 |
| 25 | J950010 | Гайка | 2 |
| 26 | 4706205 | Пластиковый шланг | 1 |
| 28 | 94-1401 | Угловой штуцер | 1 |
| 29 | 94-1501 | Угловой штуцер | 2 |
| 30 | 94-1301 | Адаптер | 5 |
| 31 | 4015464 | Шланг | 2 |
| 32 | 4188967 | Шланг | 1 |
| 34 | YA00008671 | Шланг | 3 |
| 50 | YA00008144 | Трубка | 1 |
| 51 | YA00008153 | Трубка | 1 |
| 52 | YA00008145 | Трубка | 1 |
| 53 | YA00008154 | Трубка | 1 |
| 56 | YA00008507 | Трубка | 1 |
| 57 | 3057402 | Трубка | 1 |
| 60 | YA00008084 | Трубка | 1 |
| 61 | YA00008076 | Трубка | 1 |
| 62 | YA00008083 | Трубка | 1 |
| 63 | YA00008082 | Трубка | 1 |
| 64 | YA00008081 | Трубка | 1 |
| 65 | YA00008080 | Трубка | 1 |
| 66 | YA00008079 | Трубка | 1 |
| 67 | YA00008078 | Трубка | 1 |
| 68 | YA00008077 | Трубка | 1 |
| 70 | YA00008505 | Трубка | 1 |
| 76 | 4406310 | Угловой штуцер | 15 |
| 77 | 4406317 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
