Трубопроводы системы смазки (стрела)(3) — HITACHI EX1200-6

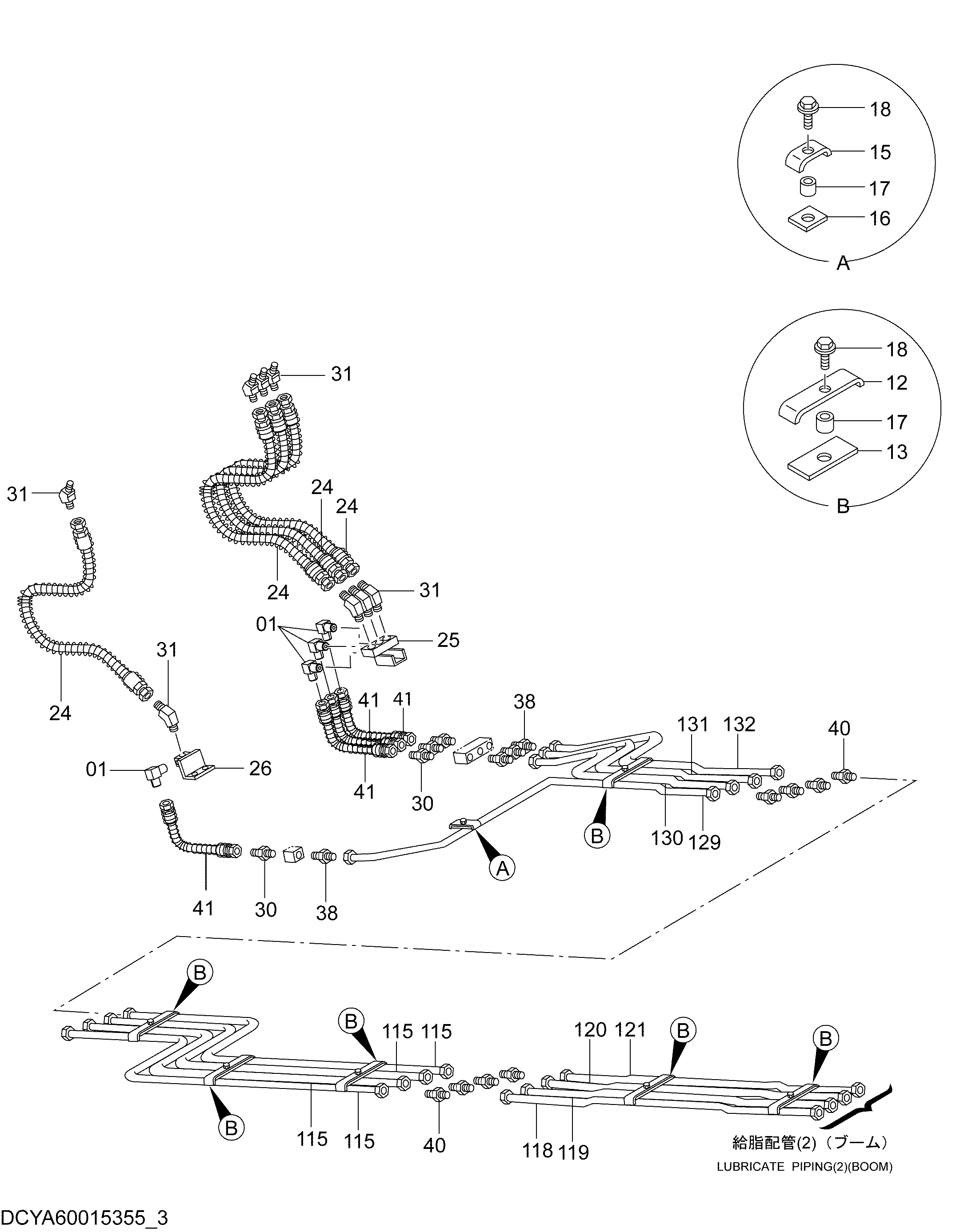

Заводская схема «Трубопроводы системы смазки (стрела)(3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4147586 | Угловой штуцер | 4 |
| 12 | 4273720 | Хомут | 6 |
| 13 | 4273721 | Резиновая прокладка | 6 |
| 15 | 4269656 | Хомут | 1 |
| 16 | 4269657 | Резиновая прокладка | 1 |
| 17 | 4269658 | Проставка | 7 |
| 18 | J271030 | Болт с шайбой | 7 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 24 | 4306755 | Шланг | 4 |
| 25 | 8048693 | Блок | 1 |
| 26 | 8048694 | Блок | 1 |
| 30 | 4147585 | Адаптер | 4 |
| 31 | 4203738 | Угловой штуцер | 8 |
| 38 | 4122125 | Адаптер | 4 |
| 40 | 4151901 | Адаптер | 8 |
| 41 | 4714981 | Шланг | 4 |
| 115 | 4348634 | Трубка | 4 |
| 118 | 4709054 | Трубка | 1 |
| 119 | 4709055 | Трубка | 1 |
| 120 | 4709056 | Трубка | 1 |
| 121 | 4709057 | Трубка | 1 |
| 129 | YA00021299 | Трубка | 1 |
| 130 | YA00021300 | Трубка | 1 |
| 131 | YA00021301 | Трубка | 1 |
| 132 | YA00021302 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
