Двигатель отопитель — HITACHI EX1200-6

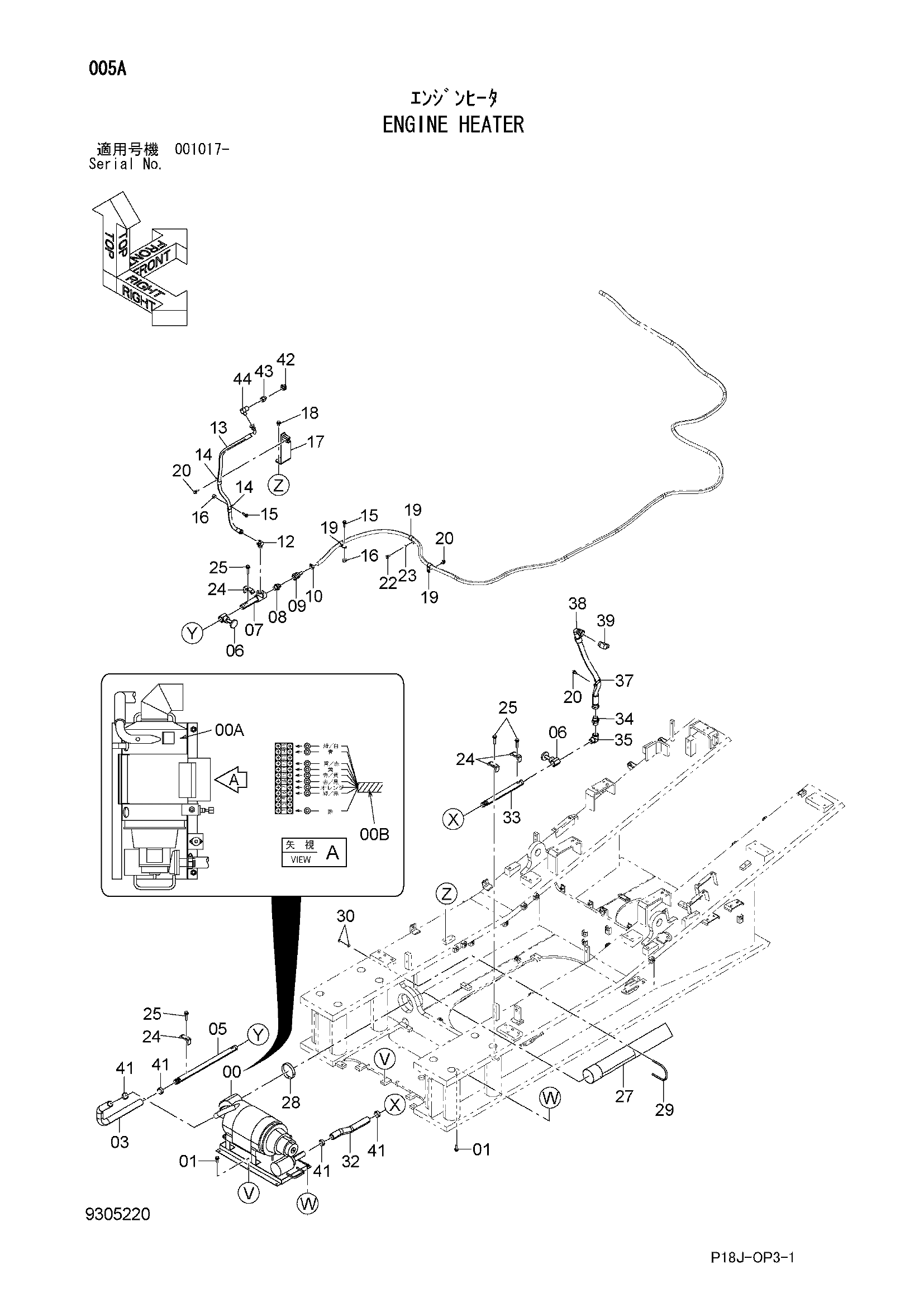

Заводская схема «Двигатель отопитель» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9172778	Отопитель в сборе	1
00A	4404575	Отопитель	1
00B	4405847	Жгут проводов	1
01	J271240	Болт с шайбой	5
01A	J901240	Болт	1
01B	J222012	Шайба	1
03	4635420	Водяной шланг	1
05	8109913	Трубка водяной	1
06	4177416	Запорный клапан	2
07	8118546	Трубка водяной	1
08	4221278	Адаптер	1
09	4356911	Адаптер	1
10	4514699	Хомут шланга	1
12	4314086	Угловой штуцер	1
13	4702524	Шланг	1
14	4190274	Зажим	2
15	J271040	Болт с шайбой	2
15A	J901040	Болт	1
15B	J222010	Шайба	1
16	4322539	Проставка	2
17	8118522	Кронштейн	1
18	J271225	Болт с шайбой	2
18A	J901225	Болт	1
18B	J222012	Шайба	1
19	4190263	Зажим	3
20	J271025	Болт с шайбой	3
20A	J901025	Болт	1
20B	J222010	Шайба	1
22	J901020	Болт	1
23	A590910	Пружинная шайба	1
24	4053598	Хомут трубки	4
25	J271260	Болт с шайбой	4
25A	J901260	Болт	1
25B	J222012	Шайба	1
27	8115688	Глушитель	1
28	4263766	Хомут шланга	1
29	4404553	U-образный болт	1
30	J950010	Гайка	4
32	4635421	Водяной шланг	1
33	8099411	Трубка водяной	1
34	94-1305	Адаптер	1
35	94-0634	Угловой штуцер	1
37	4190264	Зажим	1
38	4022750	Шланг	1
39	4040671	Угловой штуцер	1
41	4296062	Хомут шланга	4
42	94-0631	Угловой штуцер	1
43	4185719	Адаптер	1
44	94-1403	Угловой штуцер	1
