Воздушный радиатор трубопроводы — HITACHI EX1200-6

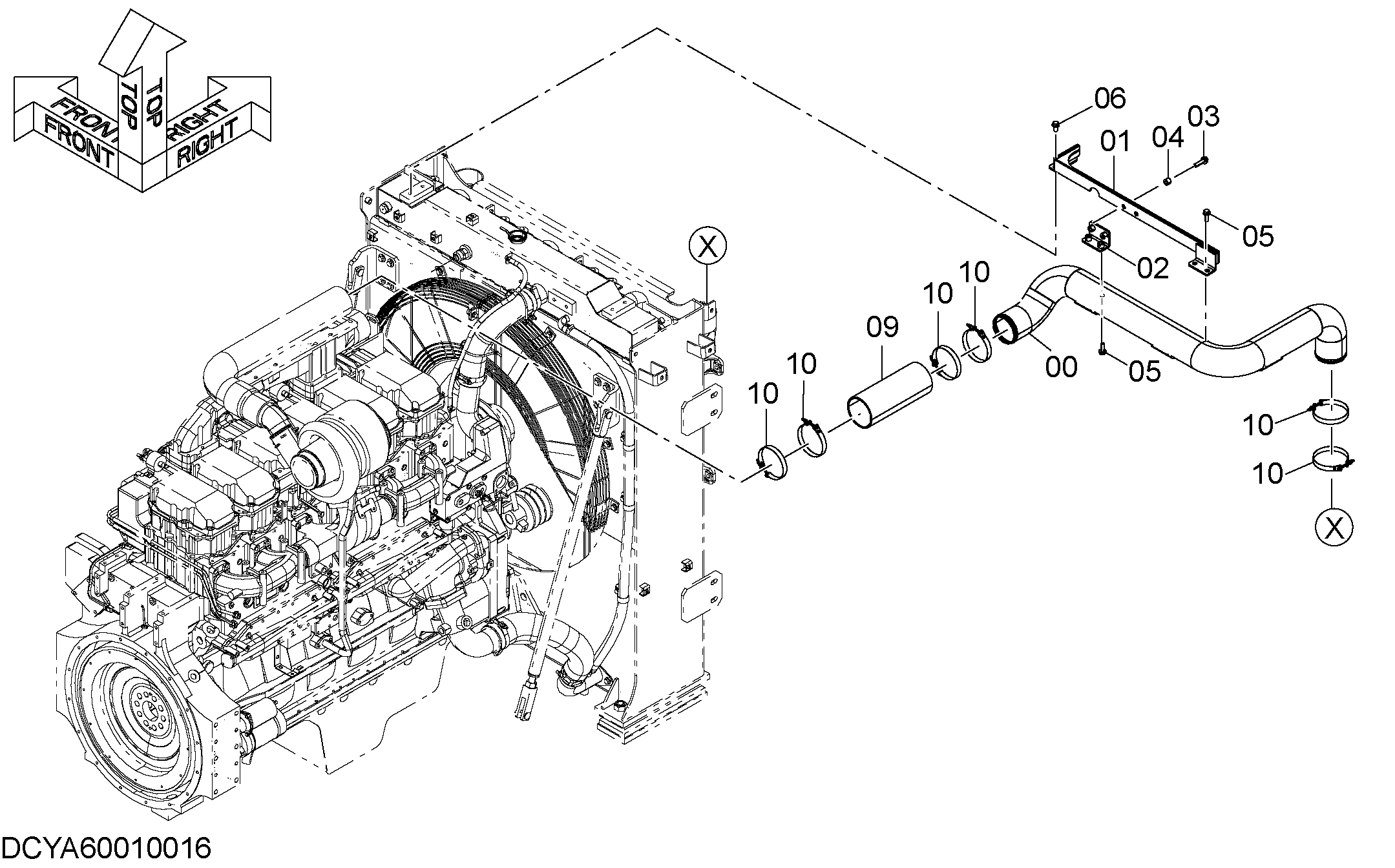

Заводская схема «Воздушный радиатор трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006986 | Трубка воздушный | 1 |
| 01 | YA40007242 | Кронштейн | 1 |
| 02 | YA40007243 | Кронштейн | 1 |
| 03 | J271250 | Болт с шайбой | 2 |
| 03A | J901250 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4322539 | Проставка | 2 |
| 05 | J271240 | Болт с шайбой | 4 |
| 05A | J901240 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | YA00010249 | Воздушный шланг | 1 |
| 10 | 4282489 | Хомут шланга | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
