Подогрев щиток крышка — HITACHI EX1200-6

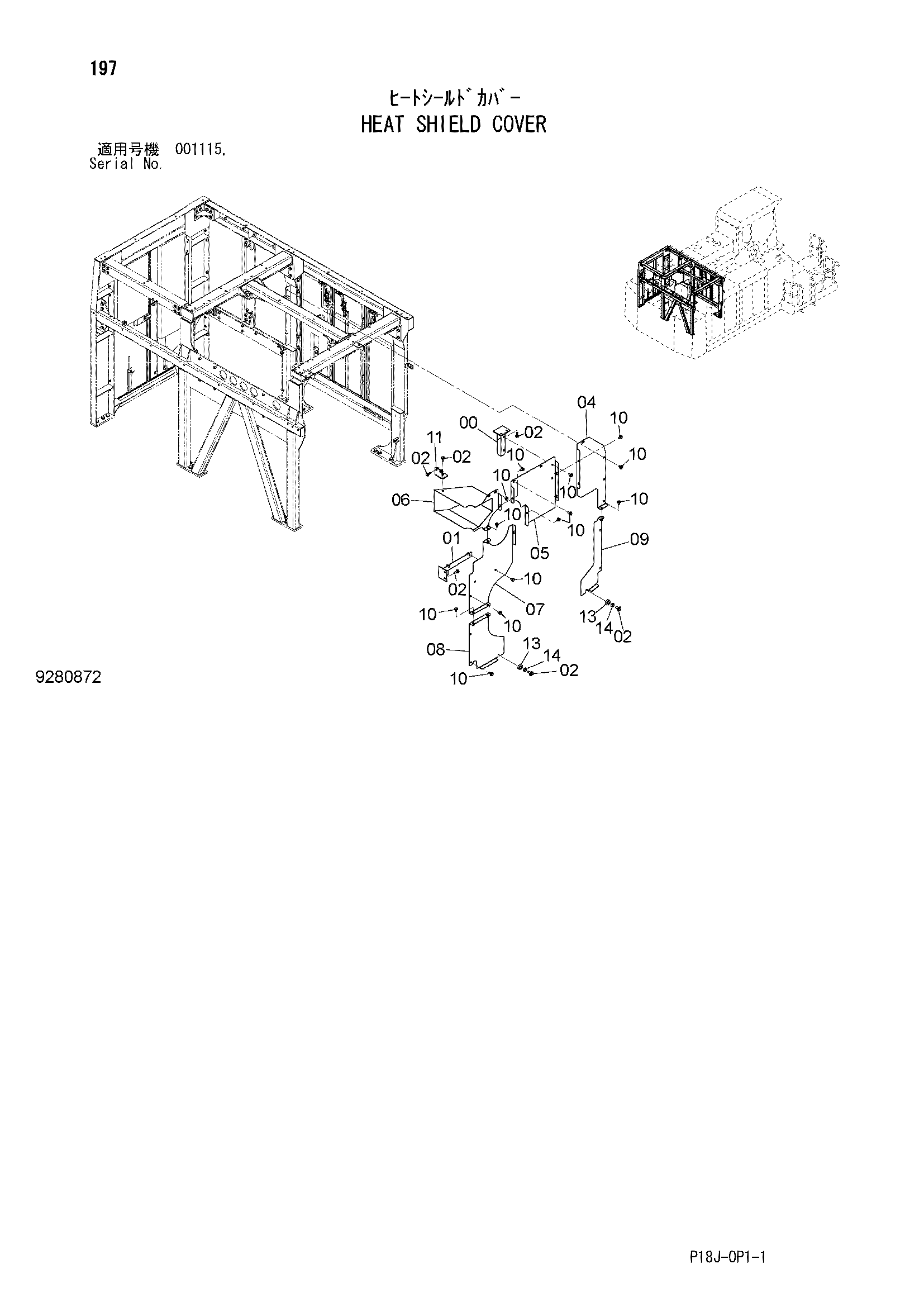

Заводская схема «Подогрев щиток крышка» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9755352 | Кронштейн | 1 |
| 01 | 9755350 | Кронштейн | 1 |
| 02 | J281240 | Болт с шайбой | 9 |
| 02A | J901240 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 04 | 3110819 | Крышка | 1 |
| 05 | 8110589 | Крышка | 1 |
| 06 | 7053453 | Крышка | 1 |
| 07 | 8110623 | Крышка | 1 |
| 08 | 8110630 | Крышка | 1 |
| 09 | 8110584 | Крышка | 1 |
| 10 | J281230 | Болт с шайбой | 25 |
| 10A | J901230 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 11 | 9768385 | Кронштейн | 1 |
| 13 | 4456191 | Резиновая прокладка | 2 |
| 14 | 4435575 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
