Гидроцилиндр стрелы — HITACHI EX1200-6

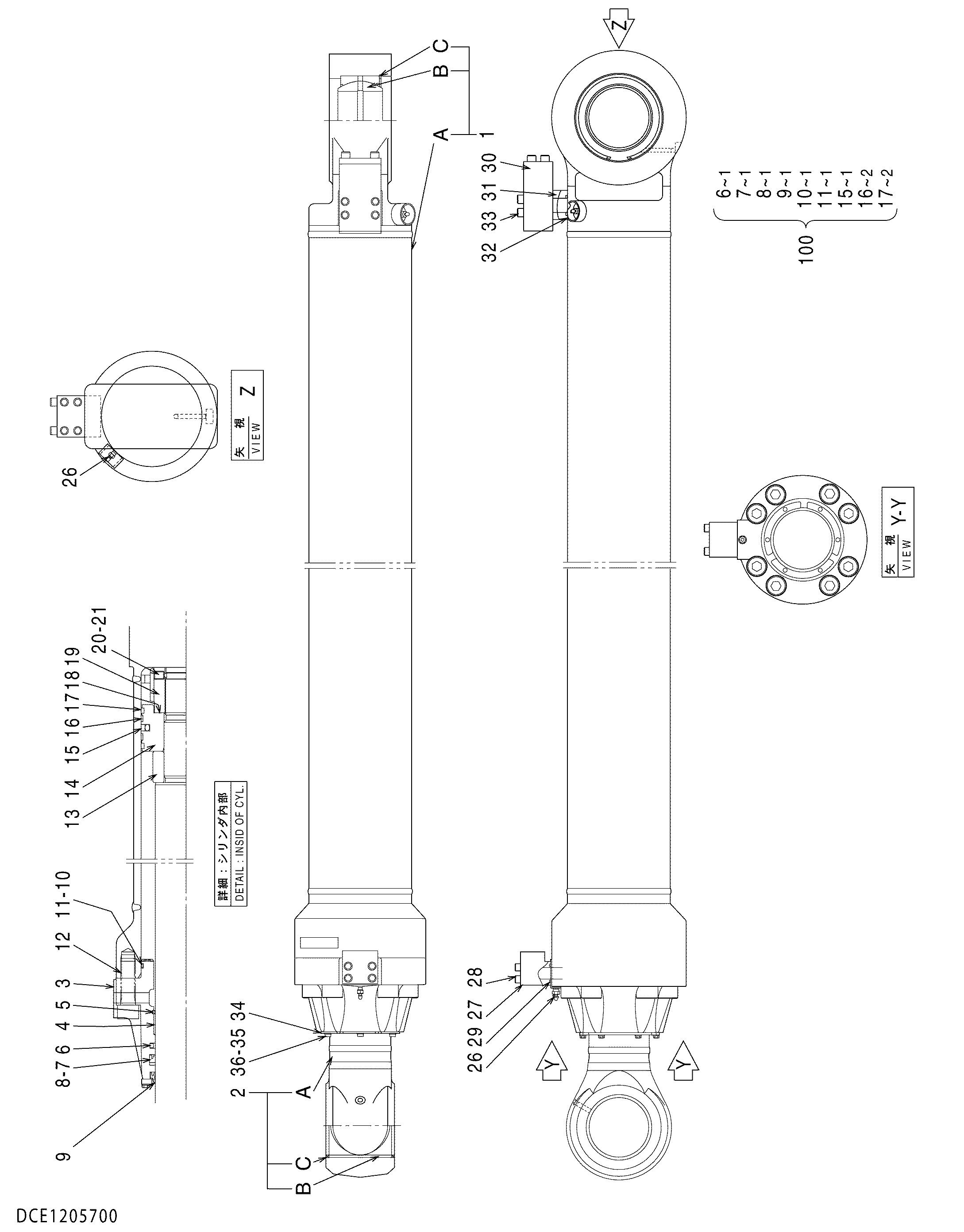

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4707405	Гидроцилиндр, стрела	1
1	1205701	・Труба гидроцилиндра	1
1B	0859301	・・Подшипник. спх.рол.	1
1C	4094941	・・Кольцо ретаининг	1
2	1205702	・Шток поршня	1
2B	4469243	・・Втулка	1
2C	0781703	・・Кольцо стеклоочиститель	2
3	1205703	・Головка гидроцилиндра	1
4	0400204	・Втулка	1
5	0171705	・Кольцо ретаининг	1
6	0952504	・Кольцо	1
7	0978305	・Манжета у-ринг	1
8	0242305	・Кольцо бакк-уп	1
9	0978306	・Кольцо стеклоочиститель	1
10	A811220	・Уплотнительное кольцо	1
11	0717905	・Кольцо бакк-уп	1
12	0257605	・Болт разъём	8
13	0781704	・Амортизирующий подшипник	1
14	0781705	・Поршень	1
15	0400210	・Кольцо уплотнение в сборе	1
16	0781706	・Кольцо	2
17	0400212	・Кольцо	2
18	0400213	・Регулировочная шайба	1
19	0781707	・Гайка	1
20	0400215	・Винт комплект	1
21	0400216	・Шарик стальной	1
26	0643016	・Блеедер воздушный	2
27	0288108	・Соединение	1
28	0171719	・Болт разъём	4
29	0955612	・Уплотнительное кольцо	1
30	0781708	・Клапан словретур	1
31	0242405	・Соединение	1
32	4069900	・Уплотнительное кольцо	1
33	4104461	・Болт разъём	4
34	0872603	・Пластина	3
35	0360703	・Болт	6
36	0360704	・Шайба пружина	6
100	4699085	・Комплект уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
