Гидроцилиндр стрелы — HITACHI EX1200-6

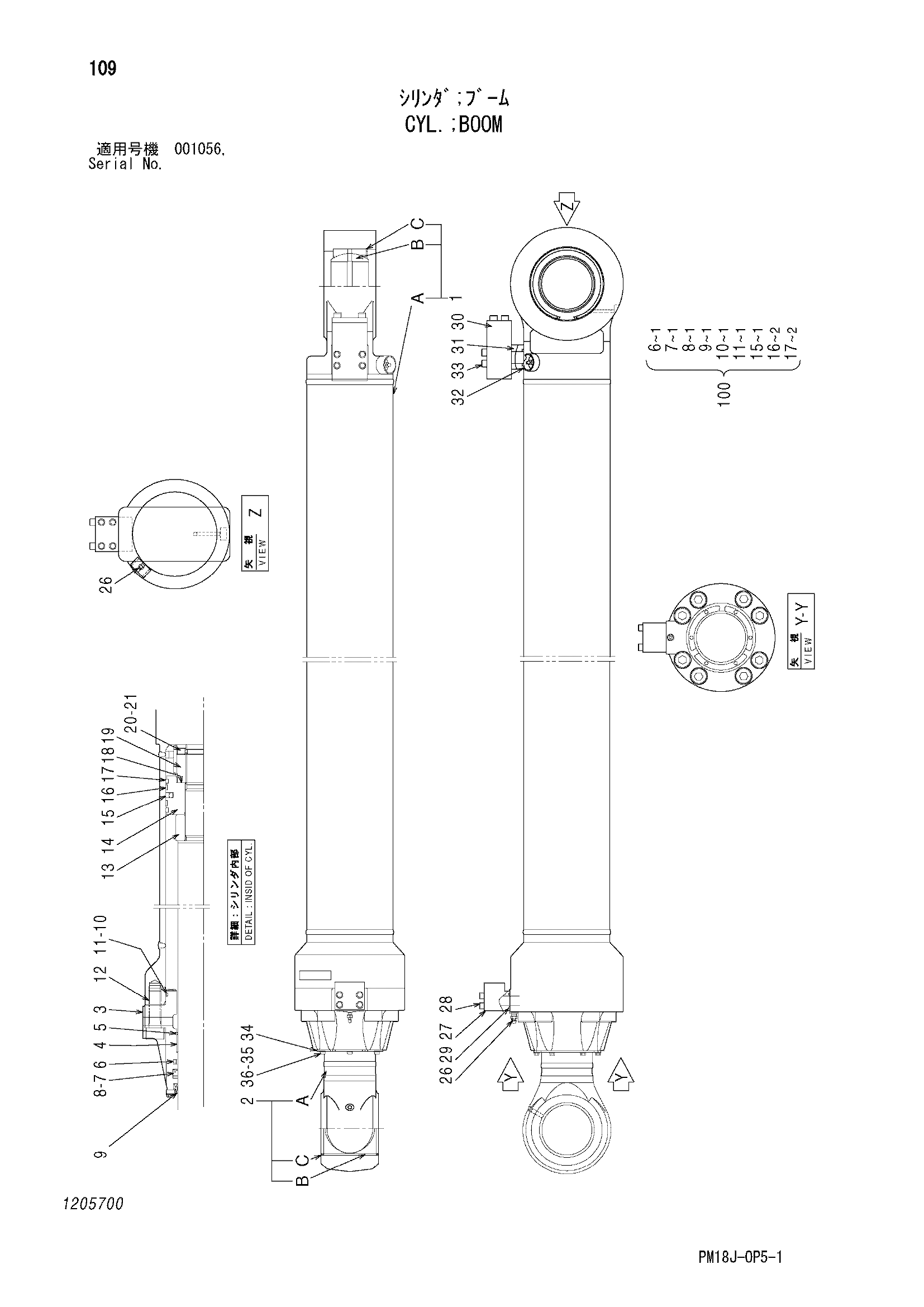

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4707405 | Гидроцилиндр, стрела | 1 | |
| 1 | 1205701 | Труба гидроцилиндра | 1 |
| 1B | 0859301 | Подшипник. спх.рол. | 1 |
| 1C | 4094941 | Стопорное кольцо | 1 |
| 2 | 1205702 | Шток поршня | 1 |
| 2B | 4469243 | Втулка | 1 |
| 2C | 0781703 | Грязесъёмное кольцо | 2 |
| 3 | 1205703 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0171705 | Стопорное кольцо | 1 |
| 6 | 0952504 | Кольцо | 1 |
| 7 | 0978305 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0978306 | Грязесъёмное кольцо | 1 |
| 10 | A811220 | Уплотнительное кольцо | 1 |
| 11 | 0717905 | Опорное кольцо | 1 |
| 12 | 0257605 | Болт с внутренним шестигранником | 8 |
| 13 | 0781704 | Амортизирующий подшипник | 1 |
| 14 | 0781705 | Поршень | 1 |
| 15 | 0400210 | Кольцо уплотнение в сборе | 1 |
| 16 | 0781706 | Кольцо | 2 |
| 17 | 0400212 | Кольцо | 2 |
| 18 | 0400213 | Регулировочная шайба | 1 |
| 19 | 0781707 | Гайка | 1 |
| 20 | 0400215 | Установочный винт | 1 |
| 21 | 0400216 | Стальной шарик | 1 |
| 26 | 0643016 | Воздушный клапан | 2 |
| 27 | 0288108 | Соединение | 1 |
| 28 | 0171719 | Болт с внутренним шестигранником | 4 |
| 29 | 955612 | Уплотнительное кольцо | 1 |
| 30 | 0781708 | Клапан словретур | 1 |
| 31 | 0242405 | Соединение | 1 |
| 32 | 4069900 | Уплотнительное кольцо | 1 |
| 33 | 4104461 | Болт с внутренним шестигранником | 4 |
| 34 | 0872603 | Пластина | 3 |
| 35 | 0360703 | Болт | 6 |
| 36 | 0360704 | Пружинная шайба | 6 |
| 100 | 4699085 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
