Воздушный фильтр — HITACHI EX1200-6

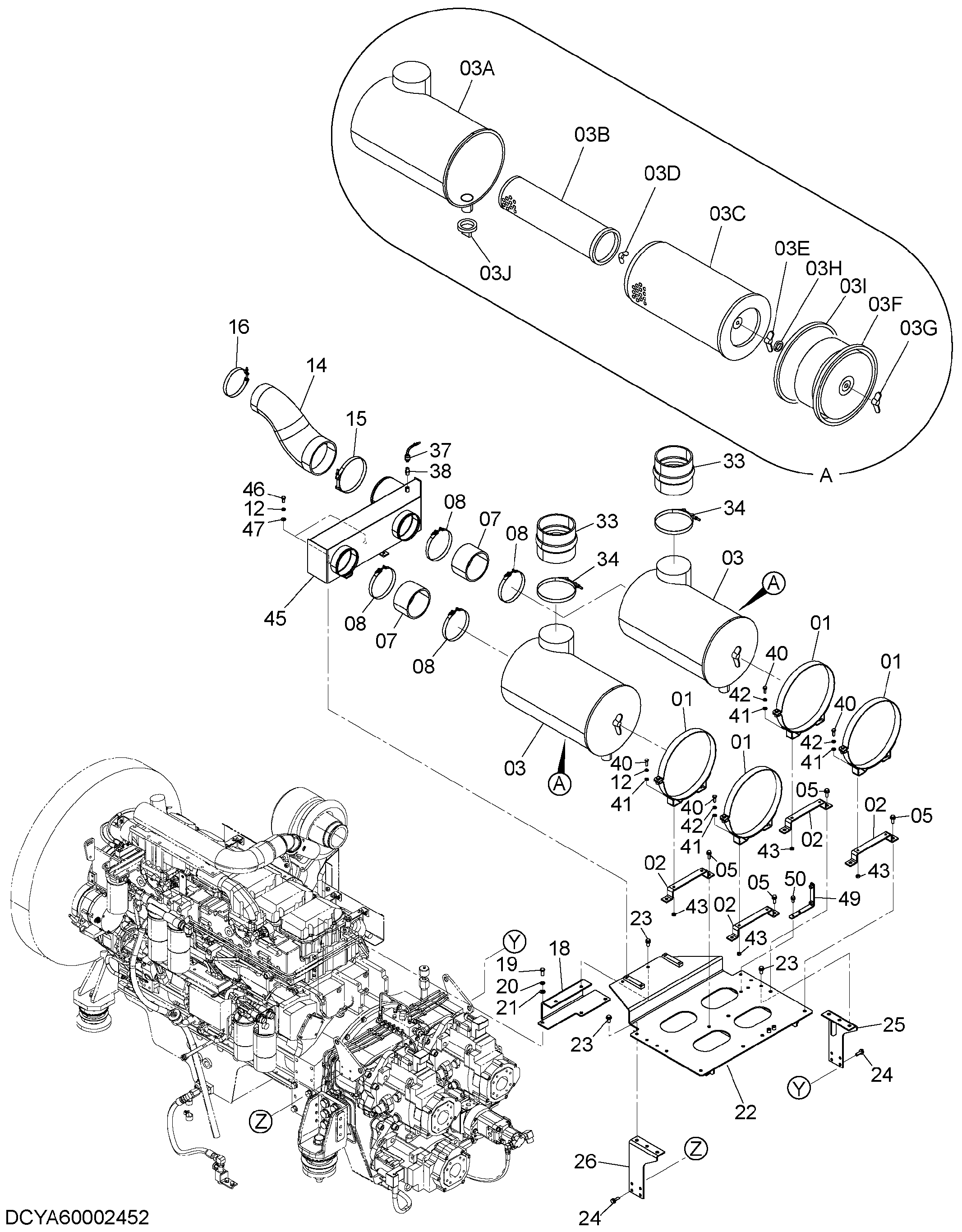

Заводская схема «Воздушный фильтр» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4221470	Лента	4
02	4346218	Кронштейн	4
03	4441364	Фильтр воздушный	2
03B	4240295	Элемент (внутренний)	1
03C	4240294	Элемент (наружный)	1
03D	4337642	Гайка	1
03E	4257360	Гайка	1
03F	4257361	Крышка	1
03G	4162833	Гайка	1
03H	4162834	Зажим	1
03I	4257362	Прокладка	1
03J	4474785	Клапан	1
05	J271235	Болт с шайбой	8
05A	J901235	Болт	1
05B	J222012	Шайба	1
07	4441694	Воздушный шланг	2
08	4312517	Хомут шланга	4
12	A590910	Пружинная шайба	4
14	3110625	Воздушный шланг	1
15	4282499	Хомут шланга	1
16	4282494	Хомут шланга	1
18	8101355	Кронштейн	1
19	J901230	Болт	3
20	A590912	Пружинная шайба	3
21	J222012	Шайба	3
22	YA40002497	Кронштейн	1
23	J271230	Болт с шайбой	8
23A	J901230	Болт	1
23B	J222012	Шайба	1
24	J271240	Болт с шайбой	8
24A	J901240	Болт	1
24B	J222012	Шайба	1
25	8081229	Кронштейн	1
26	8081237	Кронштейн	1
33	4106891	Резиновый шланг	2
34	4287489	Хомут шланга	2
37	4419601	Индикатор	1
38	4255811	Адаптер	1
40	J901030	Болт	8
41	A590110	Плоская шайба	8
42	A590910	Пружинная шайба	8
43	J950010	Гайка	8
45	7042784	Воздуховод воздушный	1
46	J921025	Болт	4
47	J222010	Шайба	4
49	8103205	Кронштейн	1
50	J271025	Болт с шайбой	2
50A	J901025	Болт	1
50B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
