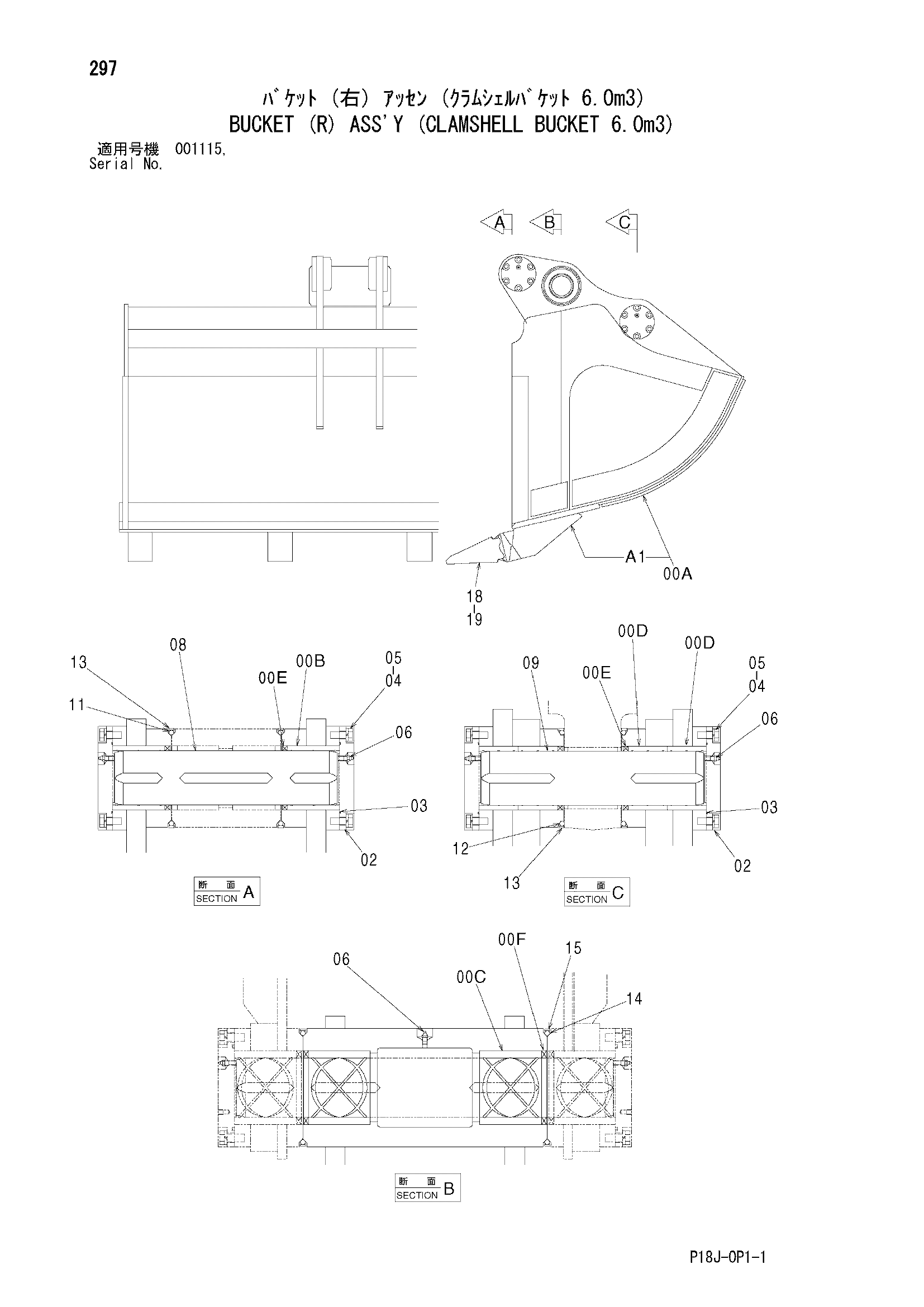

Ковш (правый) в сборе (грейфер ковш 6.0m3) — HITACHI EX1200-6
Заводская схема «Ковш (правый) в сборе (грейфер ковш 6.0m3)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9316868 | Ковш (правый)6.0m3 в сборе | 1 | |
| 00A-F | 9316869 | Ковш (правый)6.0m3 | 1 |
| 00A | 4716252 | Ковш клам. | 1 |
| 00A1 | 4648273 | Адаптер зуба | 1 |
| 00B | 4645193 | Втулка | 2 |
| 00C | 3106624 | Втулка | 2 |
| 00D | 4647309 | Втулка | 4 |
| 00E | 4251212 | Пылезащитное уплотнение | 4 |
| 00F | 4324194 | Пылезащитное уплотнение | 2 |
| 02 | 3103914 | Крышка | 4 |
| 03 | A811140 | Уплотнительное кольцо | 4 |
| 04 | J921435 | Болт | 24 |
| 05 | A590914 | Пружинная шайба | 24 |
| 06 | J75481 | Пресс-маслёнка | 5 |
| 08 | 4645124 | Палец | 1 |
| 09 | 4647314 | Палец | 1 |
| 11 | 4100180 | Уплотнительное кольцо | 2 |
| 12 | 4288572 | Уплотнительное кольцо | 2 |
| 13 | 4431326 | Кольцо | 4 |
| 14 | 4102191 | Уплотнительное кольцо | 2 |
| 15 | 4148825 | Кольцо | 2 |
| 18 | 4472424 | Коронка зуба | 4 |
| 19 | 4472883 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
