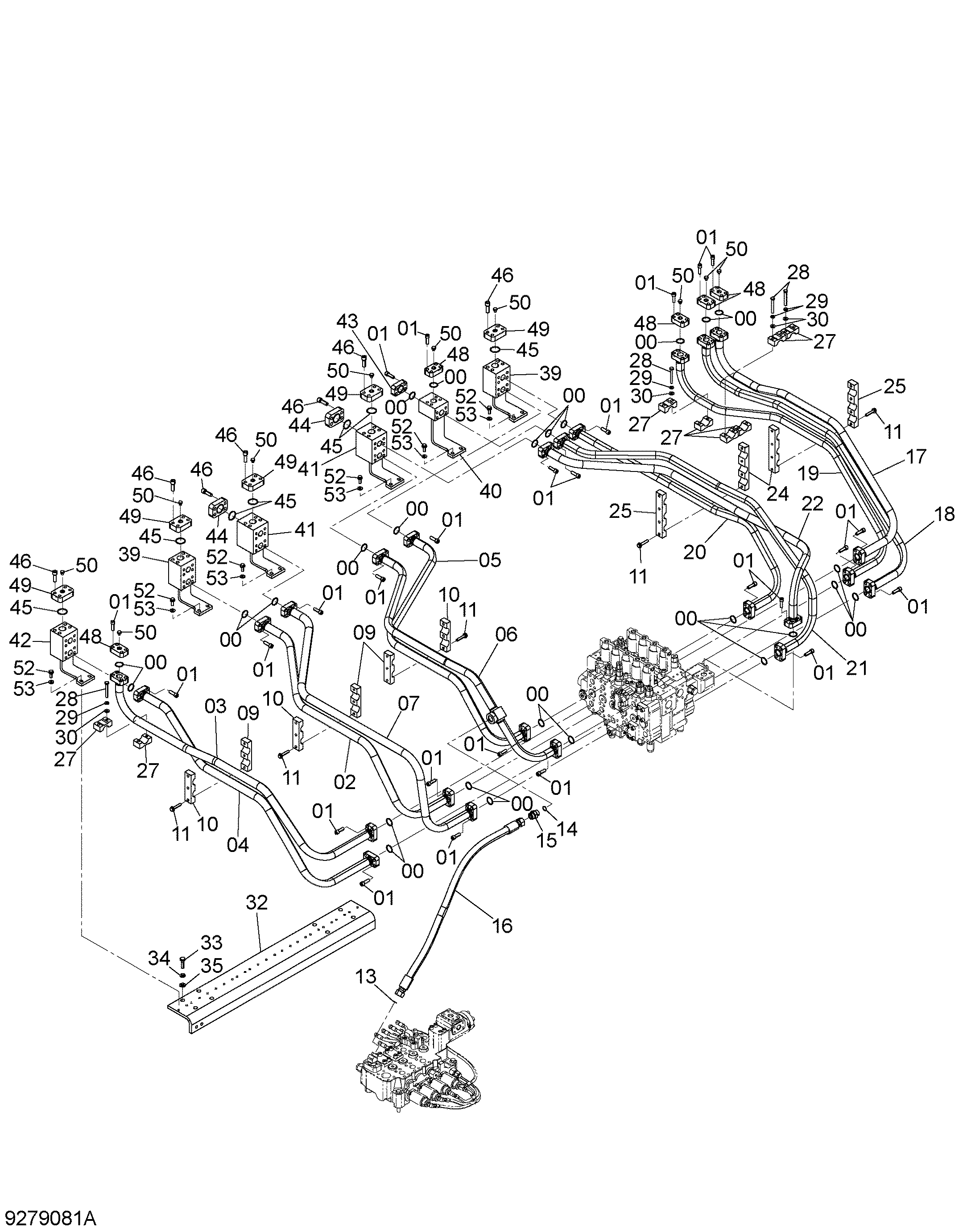

Основные гидролинии (1) — HITACHI EX1200-6

Заводская схема «Основные гидролинии (1)» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4508805	Уплотнительное кольцо	26
01	M341445	Болт с внутренним шестигранником	104
02	8109438	Трубка	1
03	8109436	Трубка	1
04	8109439	Трубка	1
05	8109449	Трубка	1
06	8109437	Трубка	1
07	8109440	Трубка	1
09	4440503	Хомут трубки	3
10	4440504	Хомут трубки	3
11	J271265	Болт с шайбой	17
11A	J901265	Болт	1
11B	J222012	Шайба	1
13	4187328	Уплотнительное кольцо	1
14	4187328	Уплотнительное кольцо	1
15	A853188	Адаптер	1
15A	4506429	Уплотнительное кольцо	1
16	4250898 замена: 4717047	Шланг	1
17	8109442	Трубка	1
18	8109443	Трубка	1
19	8109441	Трубка	1
20	8109450	Трубка	1
21	8109444	Трубка	1
22	8109445	Трубка	1
24	4440505	Хомут трубки	2
25	4440506	Хомут трубки	2
27	4311153	Хомут трубки	8
28	J901290	Болт	8
29	A590912	Пружинная шайба	8
30	4086891	Шайба	8
32	8109973	Кронштейн	1
33	J901650	Болт	8
34	A590916	Пружинная шайба	8
35	J222016	Шайба	8
39	8080901 замена: 8121157	Блок	2
39	8121157	Блок	2
40	8080903 замена: 8121158	Блок	1
40	8121158	Блок	1
41	8109926	Блок	2
42	8109972	Блок	1
43	4118188	Крышка	1
44	4091297	Крышка	2
45	4510169	Уплотнительное кольцо	7
46	M341650	Болт с внутренним шестигранником	28
48	4244894	Крышка	5
49	4244893	Крышка	5
50	A885002	Пробка	10
50A	957366	Уплотнительное кольцо	1
52	J901235	Болт	12
53	4086891	Шайба	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
