Дренажные трубопроводы — HITACHI EX1200-6

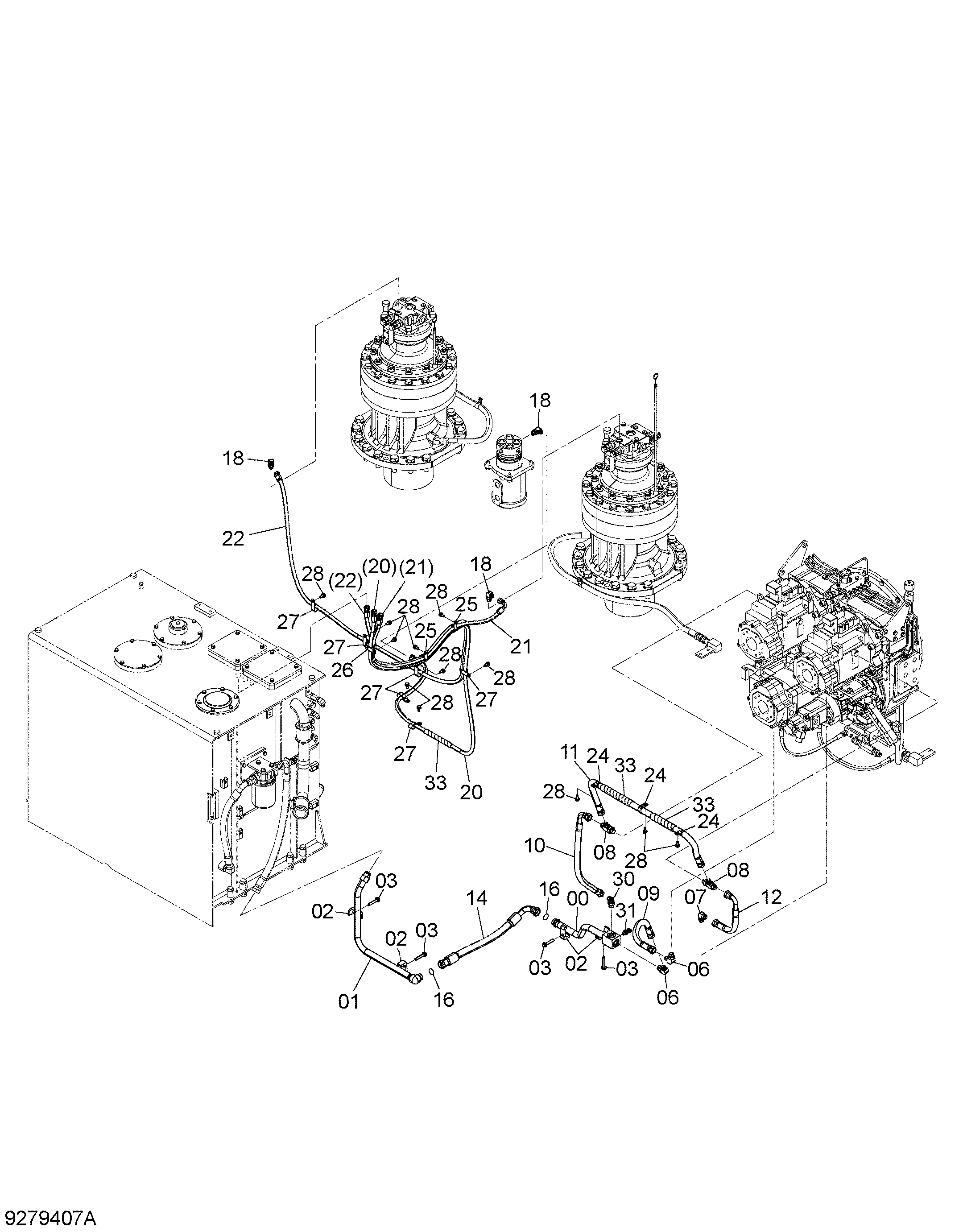

Заводская схема «Дренажные трубопроводы» для HITACHI EX1200-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105805 | Трубка | 1 |
| 01 | 8110077 | Трубка | 1 |
| 02 | 4053598 | Хомут трубки | 4 |
| 03 | J271270 | Болт с шайбой | 4 |
| 03A | J901270 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 06 | A852366 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4190246 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852466 | Тройник | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4301411 | Шланг | 1 |
| 10 | 4353456 | Шланг | 1 |
| 11 | 4328590 | Шланг | 1 |
| 12 | 4678497 | Шланг | 1 |
| 14 | 4418484 | Шланг | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
| 18 | A852344 | Угловой штуцер | 3 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4611078 | Шланг | 1 |
| 21 | 4646458 | Шланг | 1 |
| 22 | 4681886 | Шланг | 1 |
| 24 | 4192035 | Зажим | 3 |
| 25 | 4190291 | Зажим | 2 |
| 26 | 4193848 | Зажим | 1 |
| 27 | 4190266 | Зажим | 6 |
| 28 | J271025 | Болт с шайбой | 12 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | A852266 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4436535 | Датчик давления | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4044420 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
